特性

• 工作频率范围：400 MHz至4000 MHz
• 噪声系数：0.8 dB (900 MHz)
• 仅需很少的外部元件
• 集成有源偏置控制电路
• 集成隔直电容
• 可调偏置，适合低功耗应用
• 单电源供电：3 V至5 V
• 增益：21.5 dB (900 MHz)
• 三阶交调截点(OIP3)：34.0 dBm (900 MHz)
• P1dB ： 21.0 dBm (900 MHz)
• 小尺寸LFCSP封装
• 提供增益为20.8 dB的引脚兼容版本

产品详情和应用

ADL5523是一款高性能的GaAs pHEMT低噪声放大器，可以为单一下变频转换IF采样接收机架构和直接下变频转换接收机提供高增益和低噪声系数。

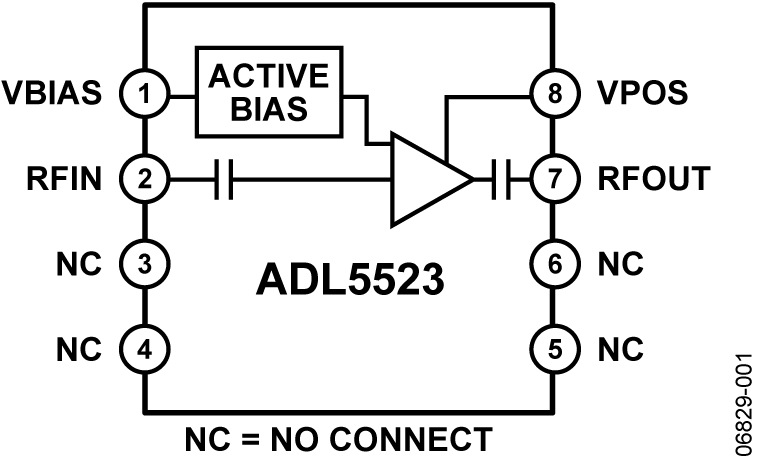

该器件具有高集成度，内置有源偏置电路和隔直电容，不仅非常易于使用，而且不会影响设计灵活性。

ADL5523只需极少外部元件，便可轻松进行调整。该器件可在3 V至5 V电压下工作，并可通过外部偏置电阻调整电流吸取，从而满足要求极低功耗的应用需求。

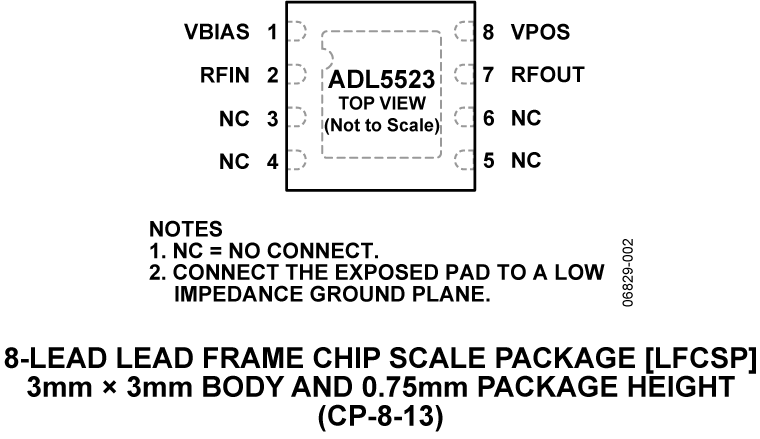

ADL5523采用紧凑的散热增强型3 mm × 3 mm LFCSP封装，工作温度范围为−40°C至+85°C。

同时还提供配置齐全的评估板。
