特性

• 固定增益：20 dB
• 工作频率：1 MHz至2.7 GHz
• 线性输出功率高达9 dBm
• 输入/输出在模块内部匹配到50 Ω
• 温度和电源稳定
• 噪声指数：5.3 dB
• 电源：3 V或5 V

产品详情和应用

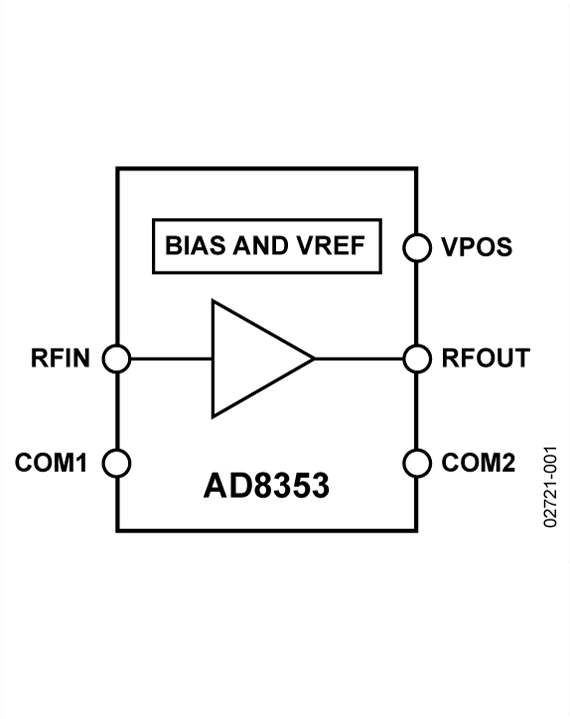

AD8353是一款工作频率为1 MHz至2.7 GHz的宽带、固定增益、线性放大器。这款器件设计用于种类广泛的各种无线设备，包括蜂窝、宽带、CATV和LMDS/MMDS应用。

这些增益模块采用ADI公司的高性能、硅互补双极性工艺，在工艺、温度和电源变化时具有出色的稳定性。这款放大器是单端放大器，内部匹配到50 Ω，整个工作频率范围内的回波损耗高于10 dB。

当偏压为3 V并且电源和输出引脚之间接有一个外部射频抗流线圈时，AD8353可在900 MHz频率下提供9 dBm的线性输出功率，20 dB的增益。直流供电电流为42 mA。工作频率为900 MHz时，输出三阶交调截点（OIP3）高于23 dBm，工作频率为2.7 GHz时OIP3为19 dBm。

900 MHz频率下的噪声指数为5.3 dB。在900 MHz和2.7 GHz频率下反向隔离（S12）分别为−36 dB和−30 dB。

AD8353还可以采用5 V电源供电；采用5 V电源供电时，无需任何外部电感。在这些情况下，AD8353可在900 MHz频率下提供8 dBm的线性输出功率和20 dB的增益。直流供电电流为42 mA。工作频率为900 MHz时，OIP3高于22 dBm，工作频率为2.7 GHz时OIP3为19 dBm。900 MHz频率下的噪声指数为5.6 dB。反向隔离（S12）为−35 dB。

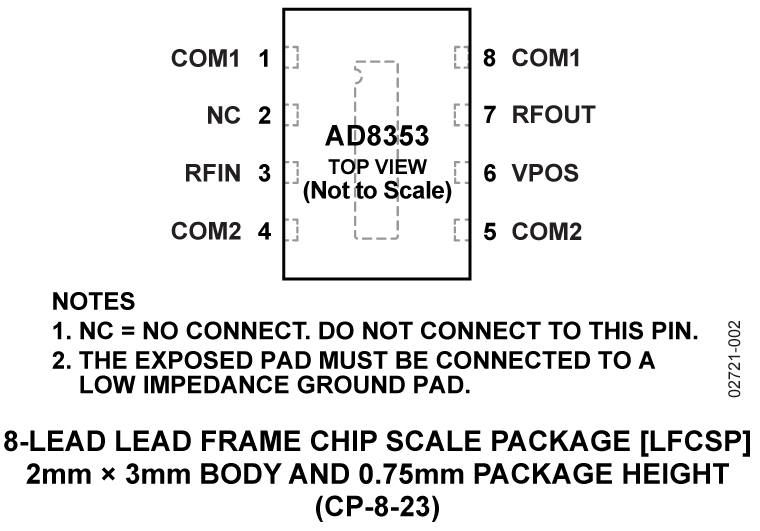

AD8353采用ADI公司专有的高性能、25 GHz、硅互补双极性IC工艺制造。AD8353采用外露焊盘式芯片级封装，可实现出色的热阻抗以及与地的低阻抗电气连接。这款器件的工作温度范围为−40°C至+85°C，还可提供评估板。

应用

• VCO缓冲器
• 通用Tx/Rx放大
• 功率放大器前置驱动器
• 低功耗天线驱动器
