特性

• 20dB固定增益
• 工作频率最高到6GHz
• 输入/输出内部与50 Ω电阻匹配

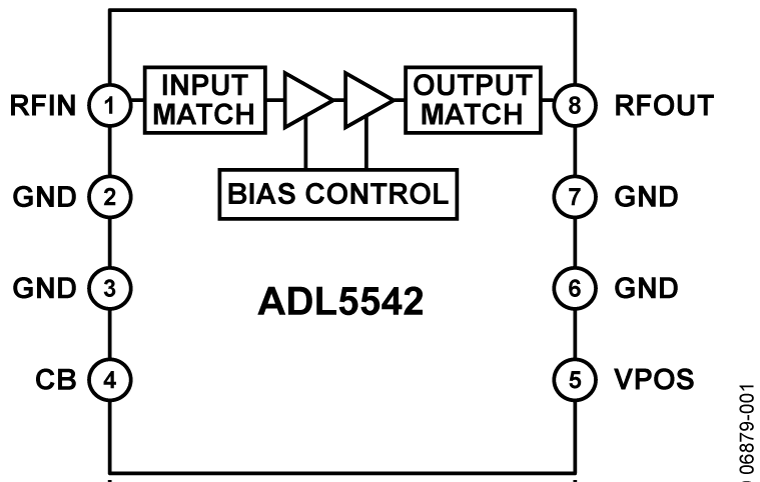

• 集成的偏置控制电路
• 输出IP3
  在500 MHz为46 dBm
  在 900 MHz为40 dBm
• 输出1dB压缩点：在900 MHz为20.6 dB
• 在900MHz噪声指数为3dB
• 单5V电源

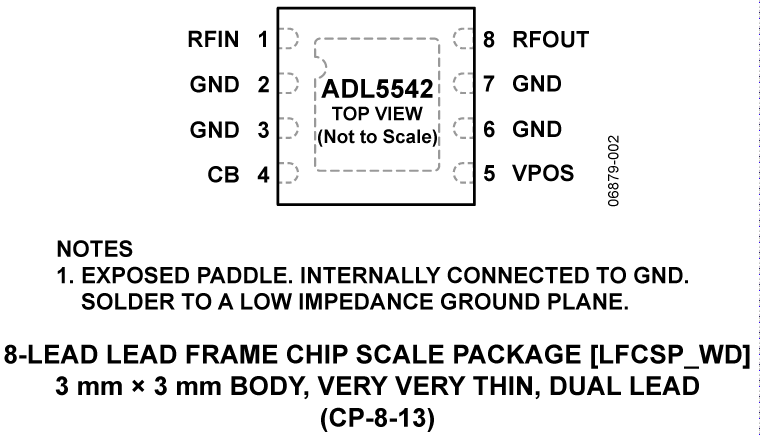

• 小尺寸8引脚LFCSP封装
• 与增益为15dB的 ADL5541引脚兼容
• ESD额定电压为1kV (Class 1C)

产品详情和应用

ADL5542是宽带20dB线性放大器，最高工作频率为6GHz，可广泛用于各种CATV、蜂窝电话和仪器仪表设备。

ADL5542提供20dB增益，可在频率、温度、电源波动的条件下保持稳定，且具有良好的器件一致性。在高达6GHz的条件下，该器件内部与50Ω电阻匹配，输入回损为10dB或更低。外部仅需输入/输出交流耦合电容、电源解耦电容和外部电感器件即可工作。

ADL5542使用InGaP HBT工艺制造，ESD额定电压为1 kV(Class 1C)。采用3 mm × 3 mm LFCSP封装，提供裸露焊盘以降低热阻。

ADL5542在5V单电源下功耗为93 mA，工作温度范围为 −40°C至+85°C。

同时提供配置齐全的RoHS兼容评估板。

ADL5541是ADL5542的同类器件，增益为15dB，封装相同且引脚兼容。

Data Sheet, Rev. A, 10/07
