特性

• 高饱和输出功率(PSAT)：36.5 dBm（功率附加效率(PAE)为30%时）
• 高输出三阶交调截点(IP3)：44 dBm（典型值）
• 高增益：28 dB（典型值）
• 针对1 dB压缩(P1dB)的高输出功率：36 dBm（典型值）
• 总电源电流：2200 mA (7 V)

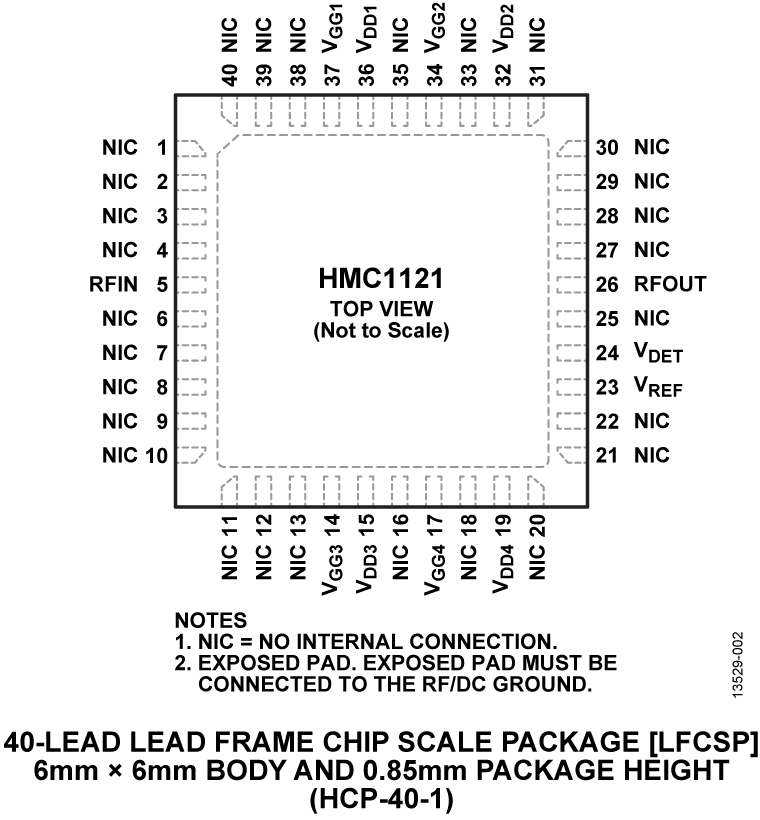

• 40引脚、6 mm × 6 mm LFCSP封装：36 mm²

产品详情和应用

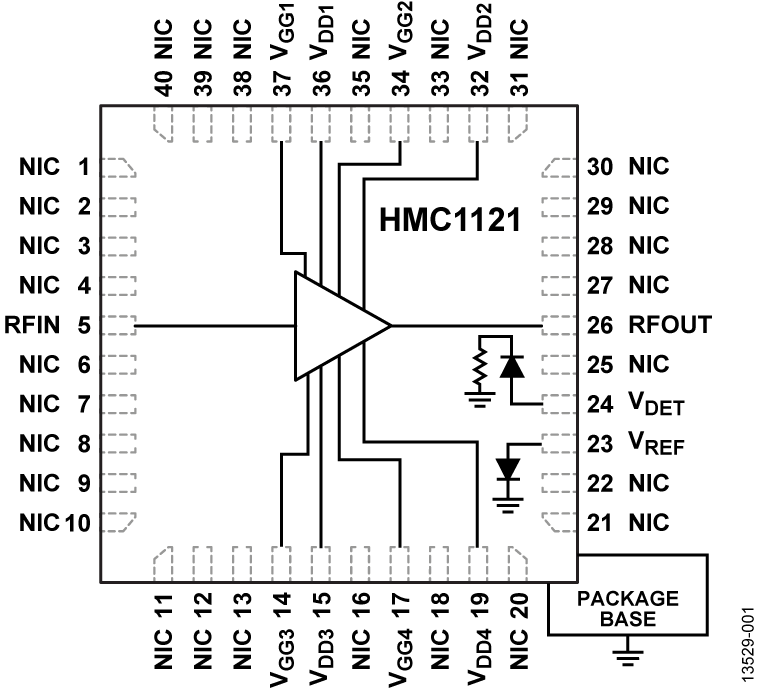

HMC1121是一款集成温度补偿片内功率检波器的三级、砷化镓(GaAs)、假晶高电子迁移率(pHEMT)、单芯片微波集成电路(MMIC)、4 W功率放大器，工作频率范围为5.5 GHz至8.5 GHz。HMC1121提供28 dB增益，44 dBm输出IP3和36.5 dBm饱和输出功率，7 V电源电压(30% PAE)。

HMC1121提供卓越的线性度并针对高容量、点到点和点到多点无线电系统进行优化。该放大器的配置和高增益使之成为天线之前最后一级信号放大应用的较佳选择。

HMC1121非常适合较大规模应用，提供40引脚LFCSP封装。

应用

• 点对点无线电
• 点对多点无线电
• 甚小孔径终端(VSAT)和卫星通信(SATCOM)
• 军事电子战(EW)和电子对抗(ECM)
