特性

• 增益： 21.5 dB（典型值）
• 针对1 dB压缩(P1dB)的输出功率： 25 dBm（典型值）
• 饱和输出功率(P_SAT)： 26.5 dBm（典型值）
• 输出三阶交调截点(OIP3)： 30 dBm（典型值）
• 输入回波损耗： 12 dB（典型值）
• 输出回波损耗： 12 dB（典型值）
• 直流电源： 4 V (450 mA)
• 无需外部匹配

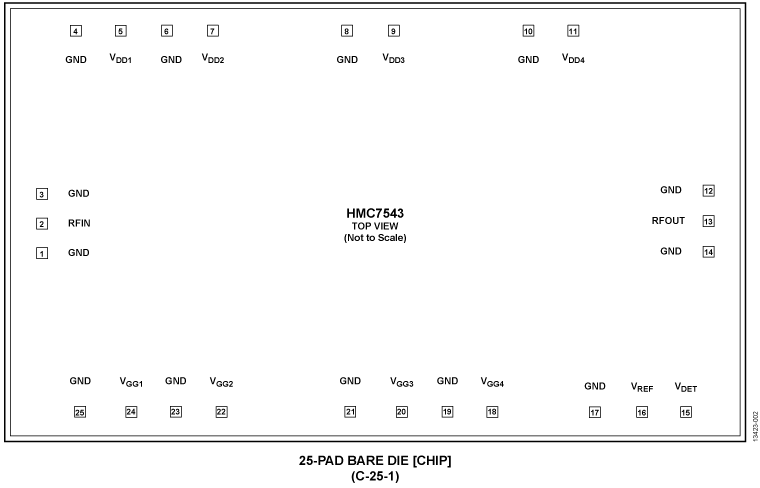

• 裸片尺寸： 3.599 mm × 1.999 mm × 0.05 mm

产品详情和应用

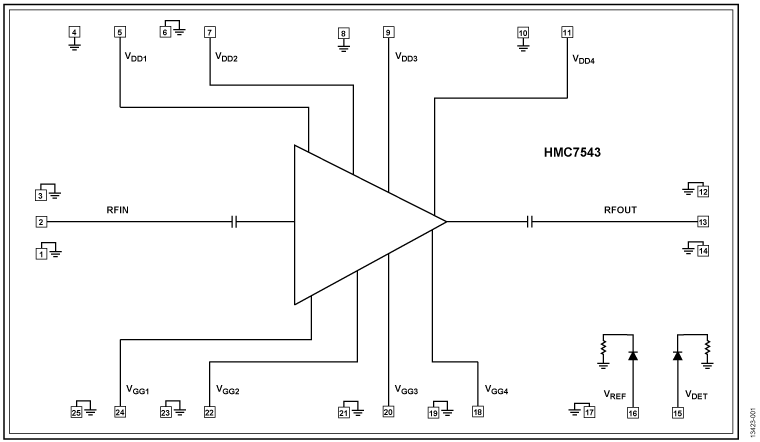

HMC7543是一款集成式E波段的砷化镓(GaAs)、假晶(pHEMT)、单芯片微波集成电路(MMIC)中等功率放大器，集成温度补偿型片上功率检波器，工作频率范围为71 GHz至76 GHz。 HMC7543提供21.5 dB增益、25 dBm输出功率（1 dB压缩）和26.5 dBm饱和输出功率（20%功率附加效率(PAE)），采用4 V电源供电。 HMC7543提供出色的线性度并针对E频段通信和高容量无线回程无线电系统进行优化。 放大器配置和高增益使其成为天线之前最后一级信号放大的较佳选择。 所有数据均利用50 Ω测试夹具中的芯片获取，通过各端口上宽度为3 mil、厚度为0.5 mil、长度为7 mil的焊线连接。

应用

• E频段通信系统
• 高容量无线回程无线电系统
• 测试与测量
