特性

• 可将ACPR提升高达12dB*
• 独立的增益控制和相位扩展控制
• 增益扩展达6dB
• 相位扩展达21°
• 500MHz至1100MHz频率范围
• 出色的增益和相位平坦度
• 群延时<2.4ns (结合增益和相位部分)
• 在100MHz带宽内，群延时波动为±0.03ns
• 能够处理高达+23dBm的输入驱动
• 片上温度变化补偿
• +5V单电源
• 低功耗：75mW (典型值)
• 完全集成的小型28引脚薄型QFN封装

产品详情和应用

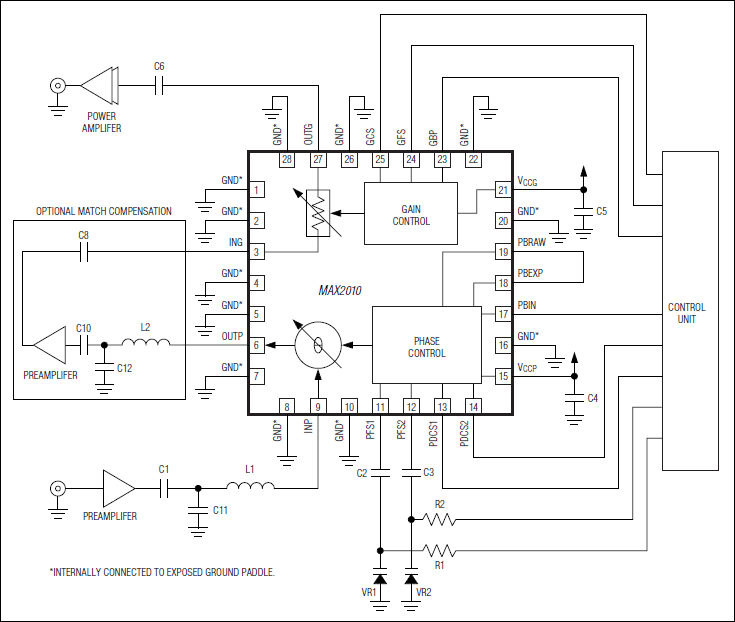

可调RF预失真器MAX2010设计为通过在功率放大器(PA)链路中引入增益和相位扩展，以补偿PA的增益和相位压缩的方式，来改进PA的临频道功率抑制(ACPR)。MAX2010具有+23dBm最大输入功率和较宽的可调范围，能够将工作在500MHz至1100MHz频带的功率放大器的ACPR提高多达12dB。使用此器件的同类产品MAX2009，可以工作在更高的频率。

MAX2010的独特之处在于：随着输入功率的增加，可提供多达6dB增益扩展和21°的相位扩展。扩展量可通过两组独立的控制来配置：一组用来调整增益扩展极限点和斜率，而另一组用来控制相位的相同参数。这些设置确定后，线性化电路可运行于静态模式，或更复杂的、采用软件实时控制的闭环失真校正模式。也可采用混合的校正模式，即利用简单的查表方式，根据PA的温度漂移和PA的负载等因素进行补偿。

MAX2010采用带裸露焊盘(EP)的28引脚薄型QFN封装(5mm x 5mm)，工作在扩展的工业级温度范围(-40°C至+85°C)。

应用

• cdma2000®、GSM/EDGE和iDEN®基站
• 数字基带预校正结构
• 前馈PA结构
• 军用产品
