特性

• 增益： 18.5 dB ^[1]
• P1dB: +22 dBm ^[1]
• 输出IP3： +27 dBm
• 饱和功率：
  +23.5 dBm (15% PAE ^[1])
• 电源电压： +5V @
  280 mA
• 50 Ω匹配输入/输出

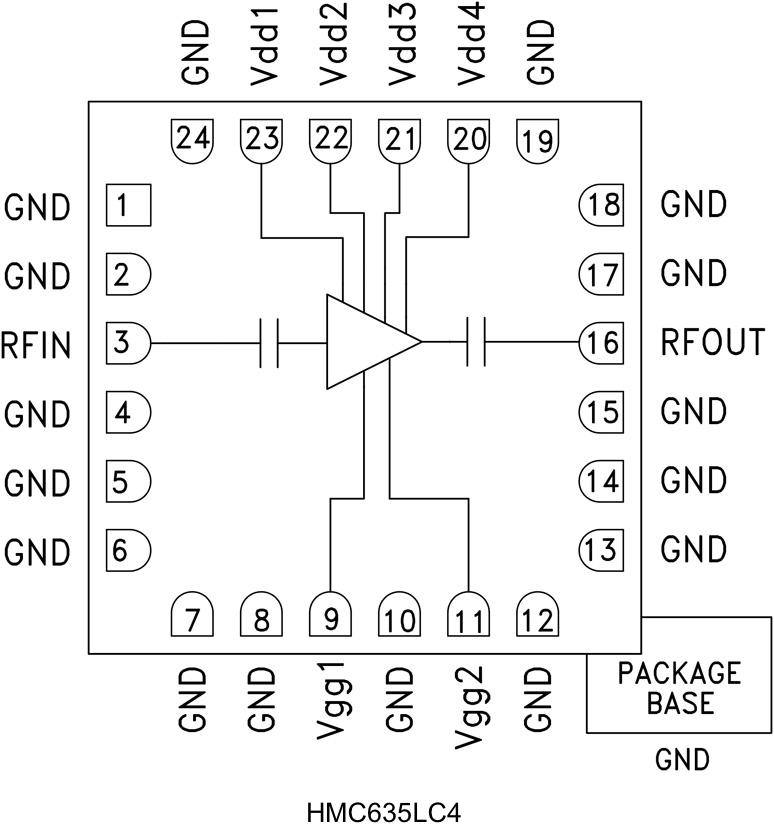

• 24引脚4x4mm
  SMT陶瓷封装： 16mm²

产品详情和应用

HMC635LC4是一款GaAs PHEMT MMIC驱动放大器裸片，工作频率范围为18至40 GHz。 该放大器提供18.5 dB的增益、+27 dBm输出IP3及+22 dBm的输出功率（1 dB增益压缩时），功耗为280 mA（+5V电源）。 HMC635LC4非常适合作为微波无线电应用的驱动放大器，或用作工作频率范围为18至40 GHz的混频器LO放大器，可提供高达+23.5 dBm的饱和输出功率(15% PAE)。 隔直放大器I/O内部匹配50 Ω，非常适合集成到多芯片模块(MCM)中。

[1]增益、功率和噪声系数测量结果已经扣除板损耗。

应用

• 点对点无线电
• 点对多点无线电和VSAT
• 军事和太空
• 混频器LO驱动器
