特性

• 工作电压范围：400 MHz至2,700 MHz
• 增益：16.9 dB (880 MHz)
• OIP3：45 dBm (880 MHz)
• P1dB：25.4 dBm (880 MHz)
• 噪声系数：4.1 dB (880 MHz)
• 电源电压：3.3 V至5 V
• 电源电流：44 mA至104 mA
• 动态可调偏置
• 无需偏置电阻

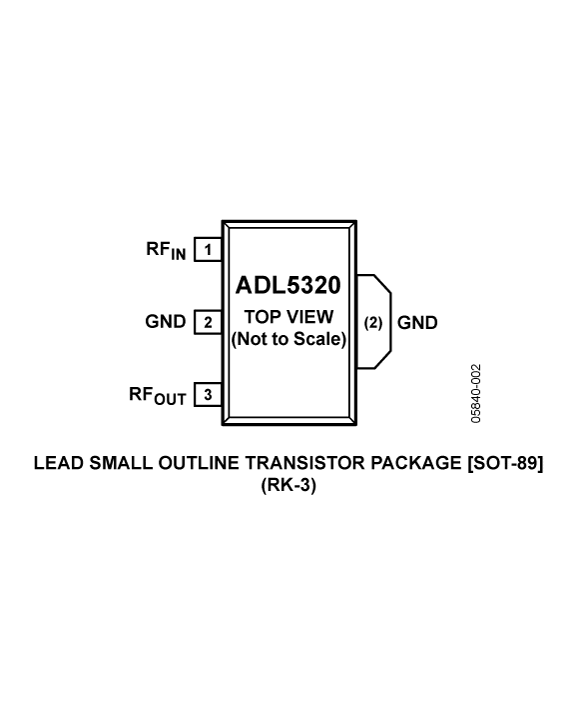

• 高效散热，MSL-1级SOT-89封装
• 工作温度范围：-40°C至+105°C
• ESD额定值：±4 kV（3A类）

产品详情和应用

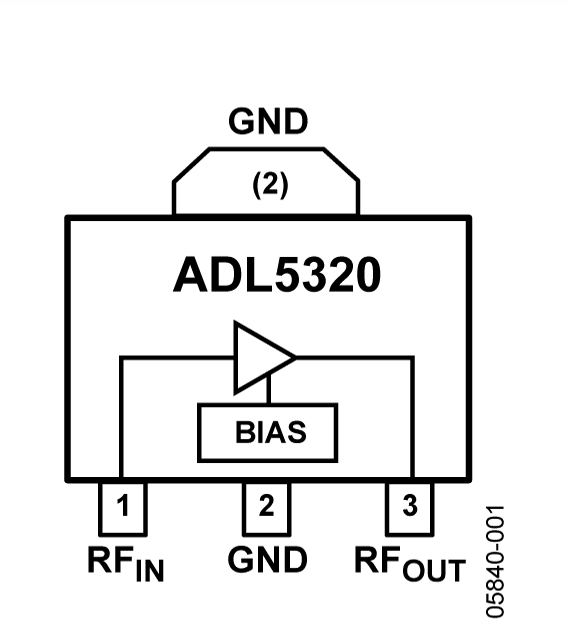

ADL5320集成了动态可调偏置电路，无需外部偏置电阻即可在3.3 V至5 V范围内定制OIP3和P1dB性能。此特性使设计人员可以针对具体设计需要量身定制驱动器放大器性能。另外，在使用可变电源时，此特性还允许对驱动器放大器进行动态偏置，以便在大信号条件下提供完整的5 V偏置，等到信号电平变小且需要更低功耗时再降低电源电压。这一可扩展性减少了评估需要，也不必针对不同输出功率要求（22 dBm至26 dBm输出功率电平）预备多个驱动器放大器。

ADL5320还具有−40°C至+105°C的宽工作温度范围，为功率放大器等承受较高温度的设计提供了可靠性能。同时这款1∕4 W驱动器放大器覆盖400 MHz至2700 MHz的宽频率范围，仅需几个外部元件就能调谐至该范围内的具体频段。作为高性能宽带RF驱动器放大器，它非常适合各类有线和无线应用，包括蜂窝基础设施、ISM频段功率放大器、防务设备和仪器仪表设备。同时提供完全填充的评估板。

ADL5320的邻通道功率比(ACPR)与输出功率和偏置电压的关系也很出色。2140MHz时，该驱动器可提供高于17dBm的输出功率，5V时可实现-55dBc的ACPR。如果偏置电压降至3.3V，-55dBc的ACPR输出功率将降至9dBm。

应用

- 无线基础设施
- 自动测试设备
- ISM/AMR应用
