特性

• 高电流驱动器
  • 差分输入—从DAC直接驱动
  • 预设增益：1.5×
  • −3 dB带宽：195 MHz
  • 大输出驱动：>±300 mA
• VGA/前置放大器
  • 低噪声
    电压噪声：2.4 nV/√Hz
    电流噪声：5 pA/√Hz
  • −3 dB带宽：230 MHz
  • 增益范围：30 dB，步进为 3 dB
    -6 dB至+24 dB（前置放大器增益：6 dB）
  • 单端前置放大器输入和差分VGA输出
• 电源：3.3 V至10 V（VMID使能）
  • ±3.3 V至±5 V（VMID禁用）
• 功耗：93 mW（3.3 V电源）
  • VGA关断、驱动器放大器和系统

产品详情和应用

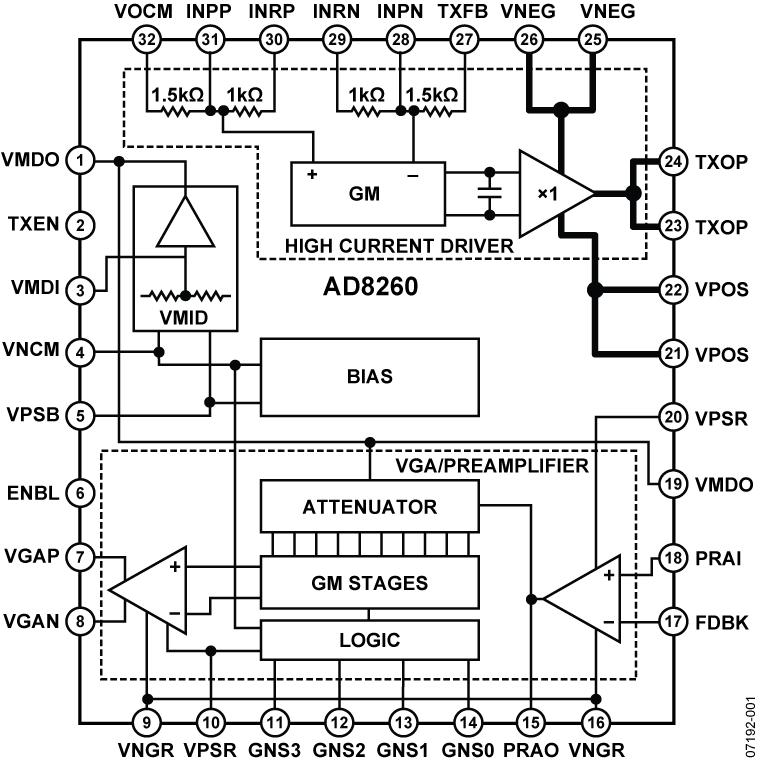

AD8260集成了：高电流驱动器，可用作发送器；低噪声数字可编程可变增益放大器（DGA），可用作接收器。

接收器端包括：单端输入前置放大器、线性dB差分输出DGA。接收器具有230 MHz的小信号–3 dB带宽；驱动器小信号带宽为195 MHz。该驱动器提供±300 mA，即使连接至3.3 V电源时依然适合驱动低阻抗负载。

AD8260 DGA是调整应用的理想选择，3 dB步进下的增益跨度为30 dB。带宽在整个频率范围内可保持出色的一致性。DGA的低输出端噪声在驱动高速ADC时是种优势。差分输出可方便地与现代低电压高速ADC接口。

单电源和双电源供电让器件更灵活，且可实现对光电二极管或光电倍增管等产生的负向脉冲的增益控制；亦可采用单电源处理带通信号。当工作在单电源供电时，为提供最大动态范围就必须将该器件交流耦合。

AD8260前置放大器(PrA)可使用外部电阻对大于6 dB的增益进行配置，既可反相也可同相。该DGA具有2x同相前置放大器增益特性。衰减器的增益范围为30 dB，输出放大器则具有增益8x （18.06 dB）。最低同相增益范围为-6 dB至+24 dB，且以更大的前置放大器增益向上偏移。可通过并行端口控制增益（引脚GNS0至引脚GNS3），每个代码3 dB增益步进为10。对于未分配增益步长的任何代码，前置放大器和DGA处于禁用状态。

AD8260采用单电源或双电源供电，电压范围为3.3 V至±5 V。内部缓冲器通常提供单独电源作为单电源供电的基准；当VMID缓冲关断时，可另行使用外部基准电压源。

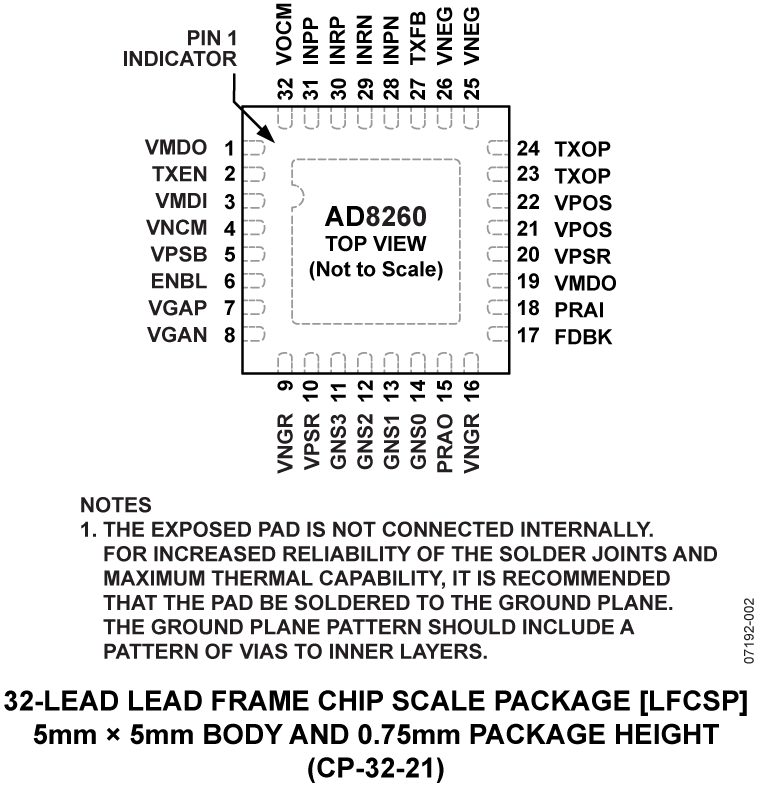

AD8260的工作温度范围为−40°C至+105°C，采用5 mm × 5 mm、32引脚LFCSP封装。

应用

• 数字AGC系统
• Tx/Rx信号处理
• 电源线路收发器
