ADI亚德诺 ADPA1120 产品介绍

2026-03-09 0次

特性

内部匹配、交流耦合的 4.5W GaN 功率放大器
集成式温度补偿 RF 功率检波器
P_OUT：在 9.5GHz 至 11.5GHz 频段内，输入功率 PIN = 1dBm 时，典型值为 36.5dBm。
小信号增益：典型值 38.5dB，频率范围 9.5GHz 至 11.5GHz

功率增益：在 9.5GHz 至 11.5GHz 频率范围内，输入功率 P_IN = 1dBm 时，典型值为 35.5dB。
PAE：在 9.5GHz 至 11.5GHz 频段，输入功率 P_IN = 1dBm 时，典型值为 47%。
电源电压：20V，50mA，占空比 10%

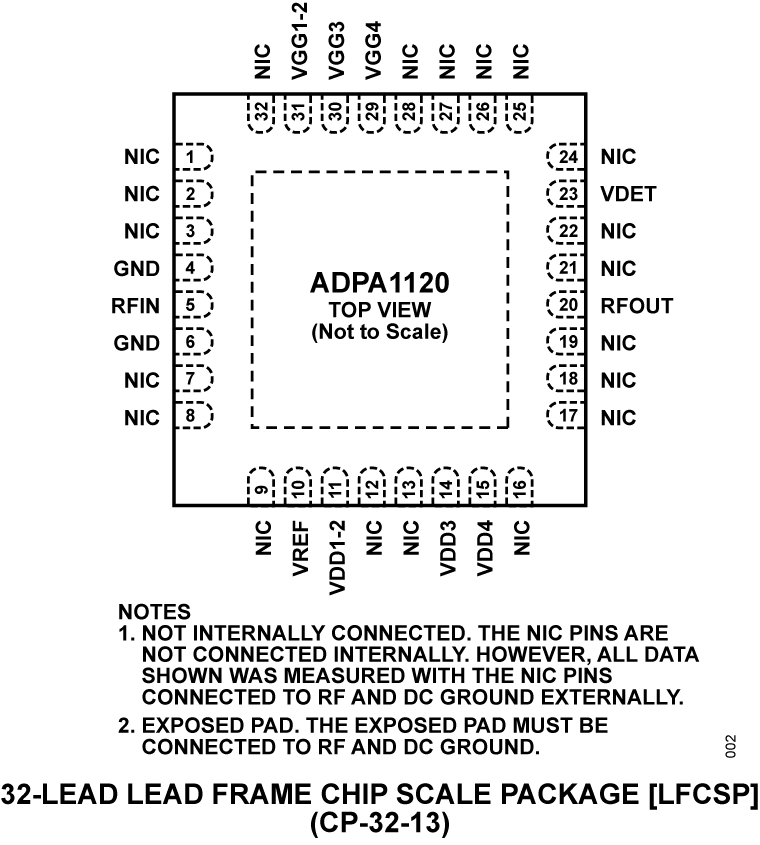

32 引脚，5mm × 5mm，LFCSP

产品详情和应用

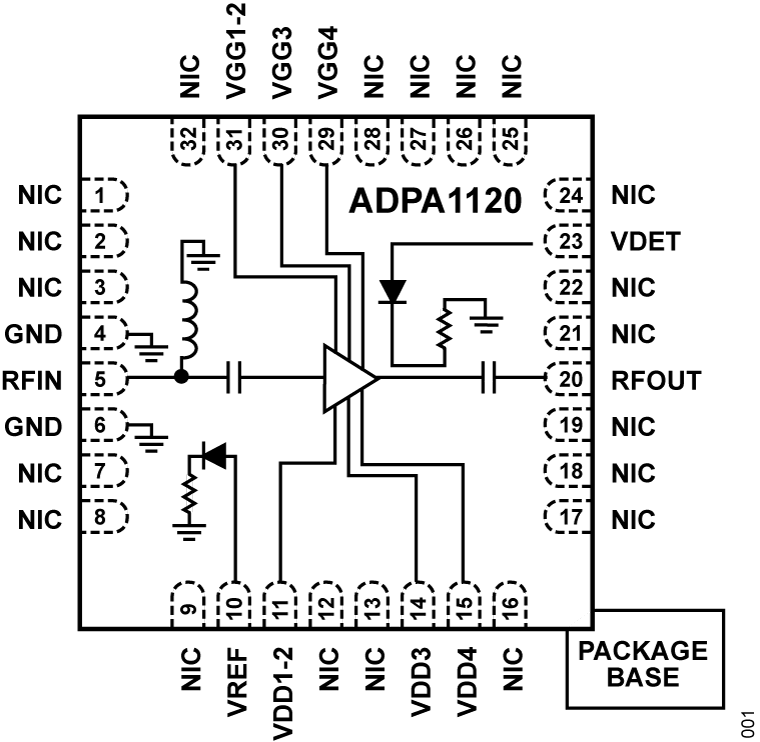

ADPA1120 是一款 8GHz 至 12GHz 的功率放大器，饱和输出功率 (P_OUT) 为 36.5dBm，功率附加效率 (PAE) 为 47%，在 9.5GHz 至 11.5GHz 范围内，输入功率 (P_IN) 为 1dBm 时，典型功率增益为 35.5dB。RF 输入和 RF 输出内部匹配且 AC 耦合。在 VDD1-2、VDD3 和 VDD4 引脚上施加 20V 的漏极偏置电压。通过在 VGG1-2 引脚上施加负电压来设定漏极电流。

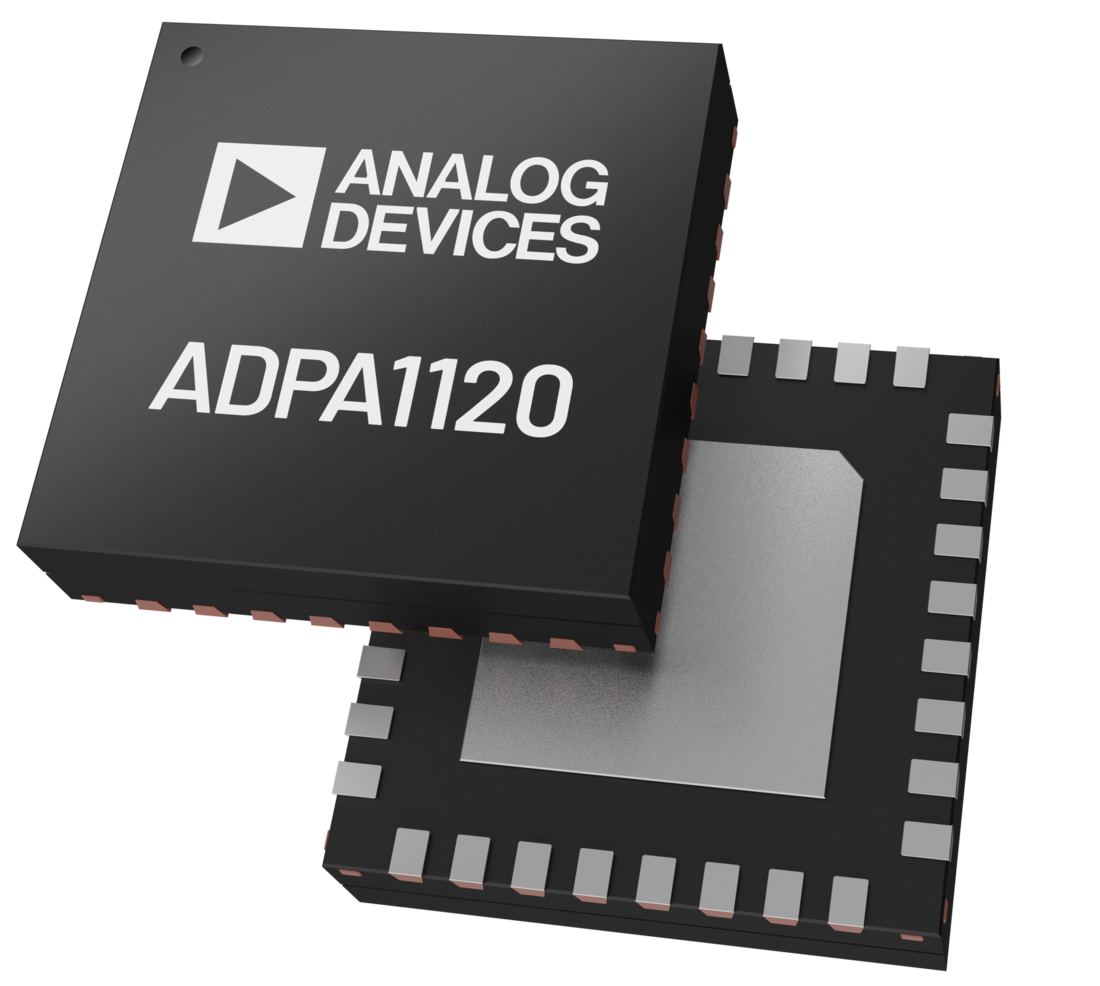

ADPA1120 采用氮化镓 (GaN) 工艺制造，封装在 32 引脚、5mm × 5mm 引线框架芯片级封装 (LFCSP) 中，工作温度范围为 -40°C 至 +85°C。

应用

气象雷达
船用雷达
军用雷达
