特性

• 单正电源：3.3V 和 55mA 静态电流 (IDQ)
• RBIAS 漏极电流调节引脚
• 集成式温度传感器
• 集成启用和禁用功能
• 增益：10GHz 至 17GHz 范围内典型值为 15dB
• OIP3：10GHz 至 17 GHz 范围内典型值为 29dBm
• 噪声指数：10GHz 至 17GHz 典型值为 2.1dB
• 扩展的工作温度范围：−55°C 至 +125°C

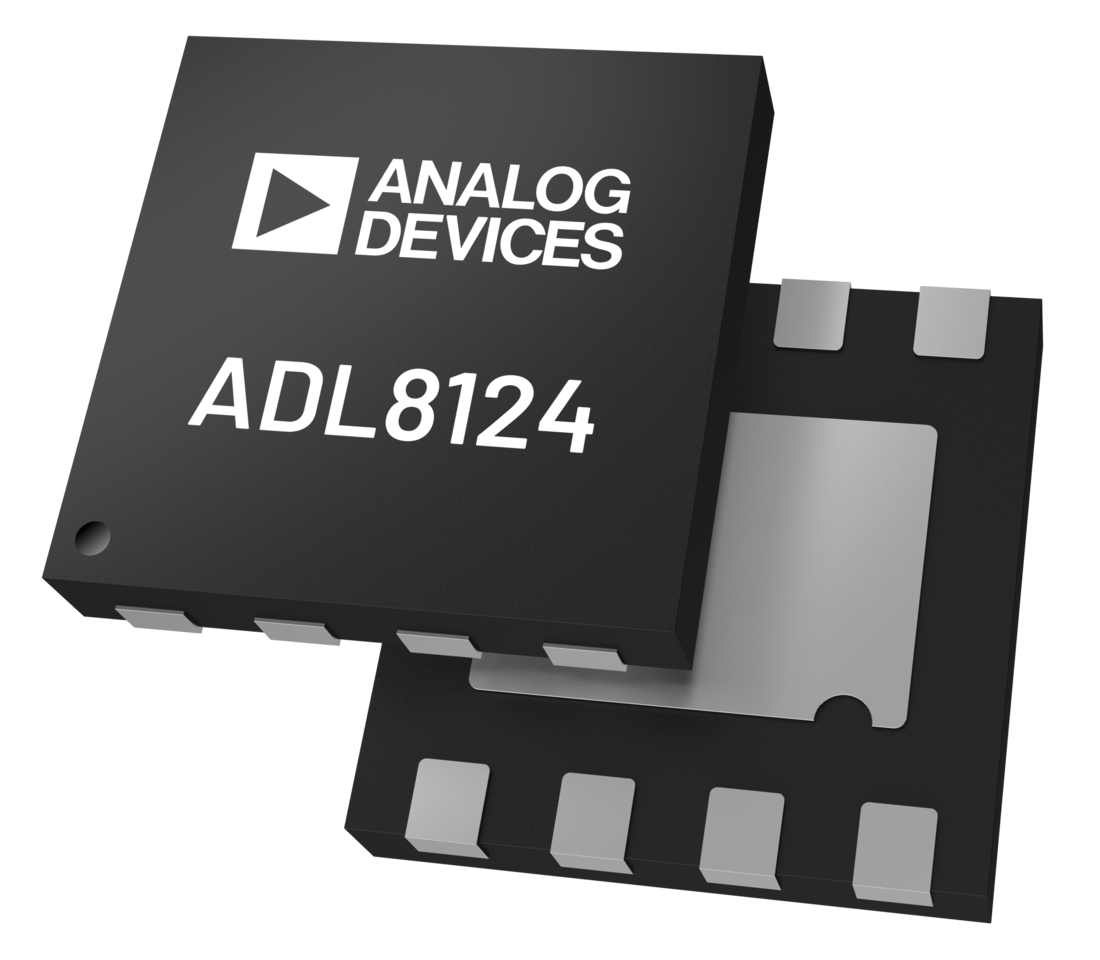

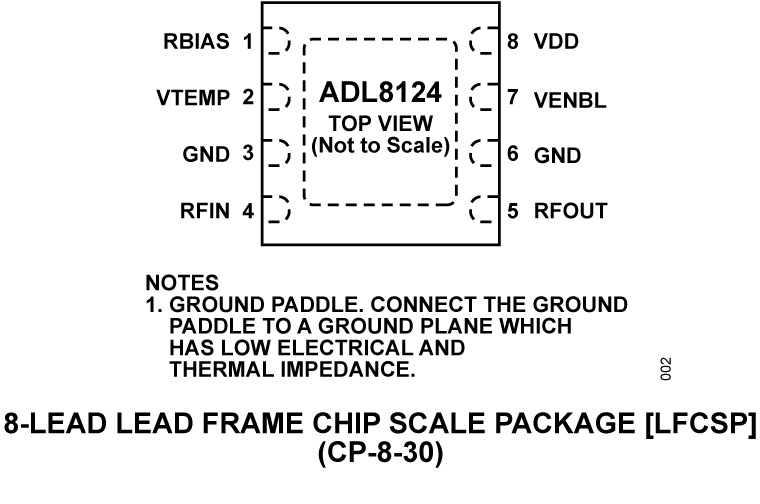

• 符合 RoHS 标准的 2mm × 2mm、8 引脚 LFCSP

产品详情和应用

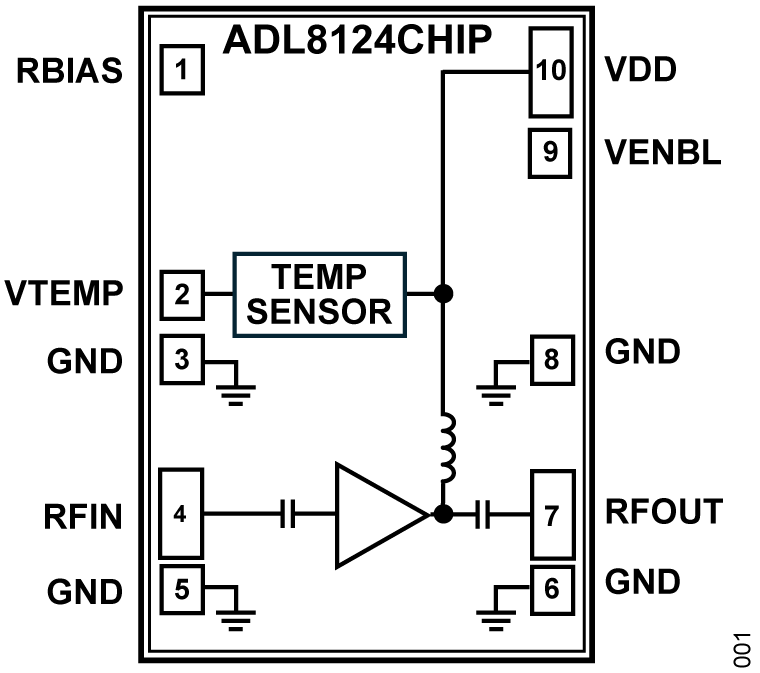

ADL8124 是一款高度集成的 1GHz 至 20GHz 低噪声放大器 (LNA)。片上功能包括输入和输出 AC 耦合电容器、集成偏置电感器、集成温度传感器和启用或禁用引脚（VENBL）。

从 10GHz 到 17GHz，典型的增益和噪声指数分别为 15dB 和 2.1dB。从 10GHz 至 17GHz，1dB 压缩点（OP1dB）、输出三阶截点（OIP3）和输出二阶截点（OIP2）的输出功率分别为 15dBm、29dBm 和 43dBm。静态漏极电流 (IDQ) 可调节，在 3.3V 电源电压 (VDD) 下工作时为 55mA。还支持 5V 操作。

ADL8124 采用砷化镓 (GaAs)、假晶高电子迁移率晶体管 (pHEMT) 工艺制造。该套件采用符合 RoHS 标准的 2mm × 2mm、8 引线 LFCSP 封装，额定工作温度范围为 −55°C 至 +125°C。

应用

• 电信
• 测试仪器仪表
• 军事
