特性

• ±270V 共模电压范围

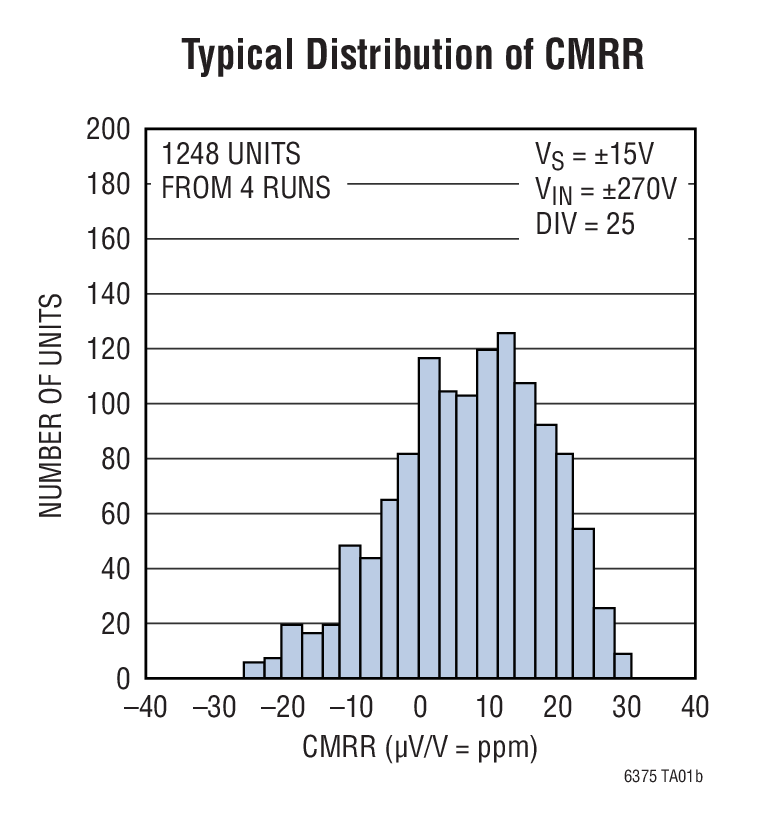

• 97dB 最小 CMRR (LT6375A)
• 0.0035% (35ppm) 最大增益误差 (LT6375A)
• 1ppm/°C 最大增益误差漂移
• 2ppm 最大增益非线性
• 宽电源电压范围：3.3V 至 50V
• 轨至轨输出
• 350μA 电源电流
• 可选的内部电阻分压器比
• 300μV 最大失调电压 (LT6375A)
• 575kHz –3dB 带宽 (电阻分压器 = 7)
• 375kHz –3dB 带宽 (电阻分压器 = 20)
• –40°C 至 125°C 规定温度范围
• 低功率停机模式：20μA (仅限 DFN 封装)
• 节省空间的 MSOP 封装和 DFN 封装



产品详情和应用

LT^®6375 是一款单位增益差动放大器，其兼具卓越的 DC精度、非常高的输入共模范围和宽电源电压范围。该器件包括一个精准型运放和一个高度匹配的薄膜电阻器网络。它拥有超卓的 CMRR、极低的增益误差和极低的增益漂移。

把 LT6375 与具高共模电压范围的现有差动放大器相比，LT6375 的可选电阻分压器比允许用户针对某个特定的输入共模电压范围实现最大的 SNR、精度和速度，因而提供了上佳的系统性能。

位于 LT6375 核心部分的运放具有 Over-The-Top^® 保护输入，从而可在电压条件不可预知的环境中实现稳健的运作。更多详情请见 “应用信息” 部分。

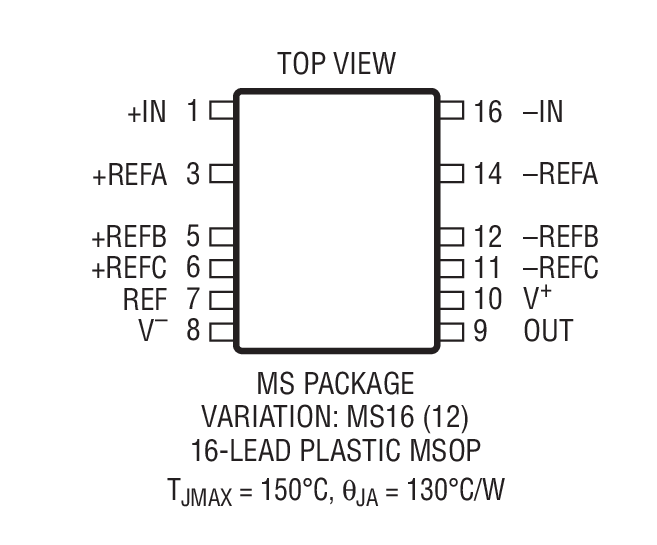

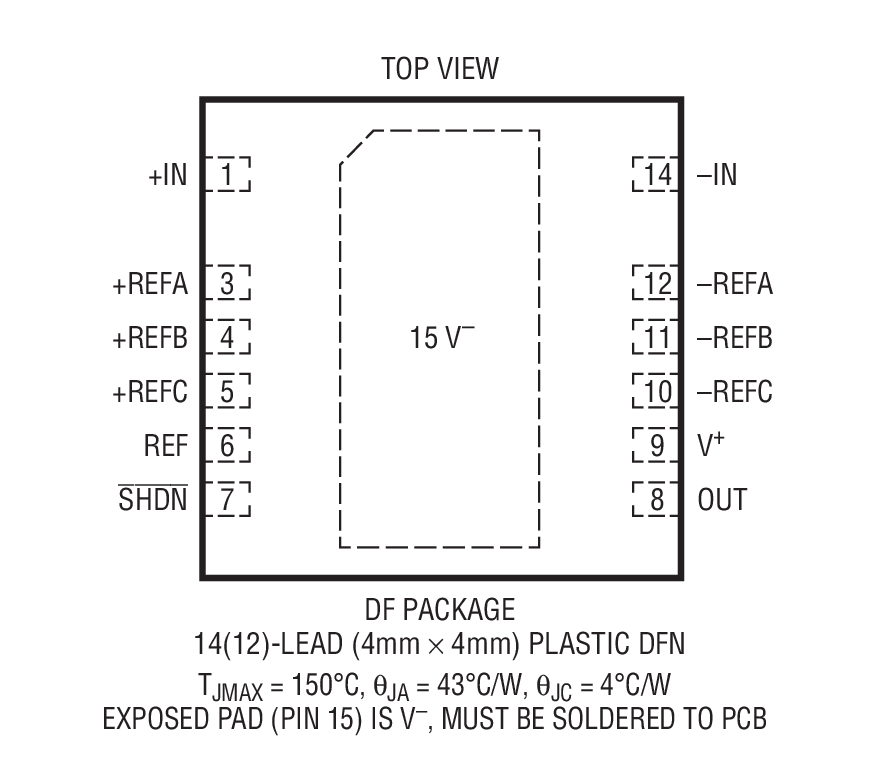

LT6375 工作规格在 –40°C 至 125°C 的温度范围内，并采用节省空间的 MSOP16 封装 DFN14 封装。

• 高端或低端电流检测

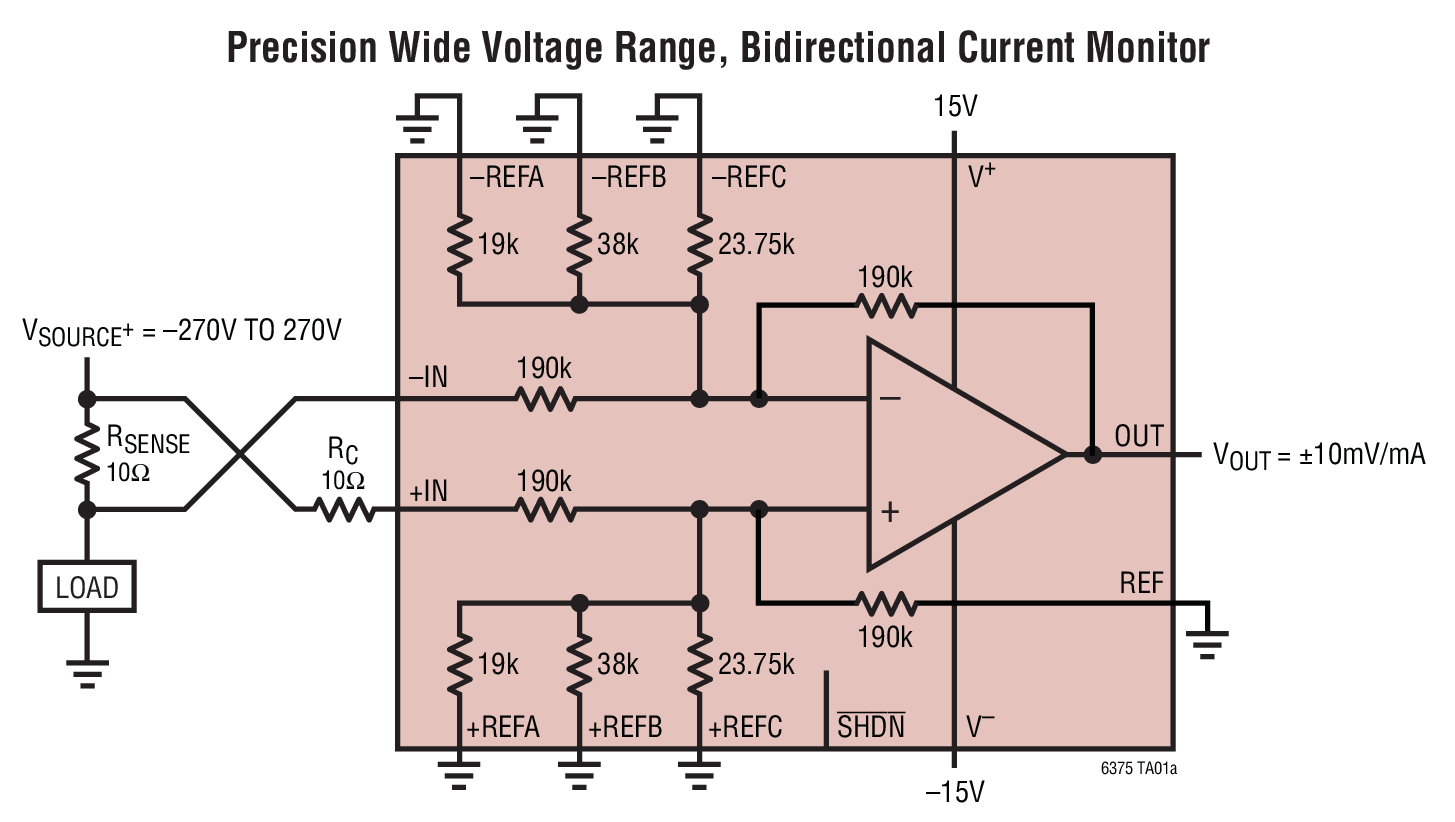

• 双向宽共模范围电流检测
• 高电压至低电压电平转换
• 精准型差动放大器
• 工业数据采集前端
• 隔离式电路的替代方案
