特性

• 提供用户设置增益或固定增益：0.5V/V、1V/V 或 2V/V
• 折合到输入端的噪声：2.9nV/√Hz
• 最大电源电流 2mA
• 最大增益误差：45ppm
• 最大增益误差漂移：0.5ppm/°C
• CMRR：94dB（最小值）
• 最大失调电压：100μV
• 最大输入失调电流：50nA
• 快速建立时间：720ns 至 18 位、8V_P-P 输出
• 电源电压范围：2.8V (±1.4V) 至 11V (±5.5V)
• 差分轨到轨输出
• 输入共模范围包括地电压

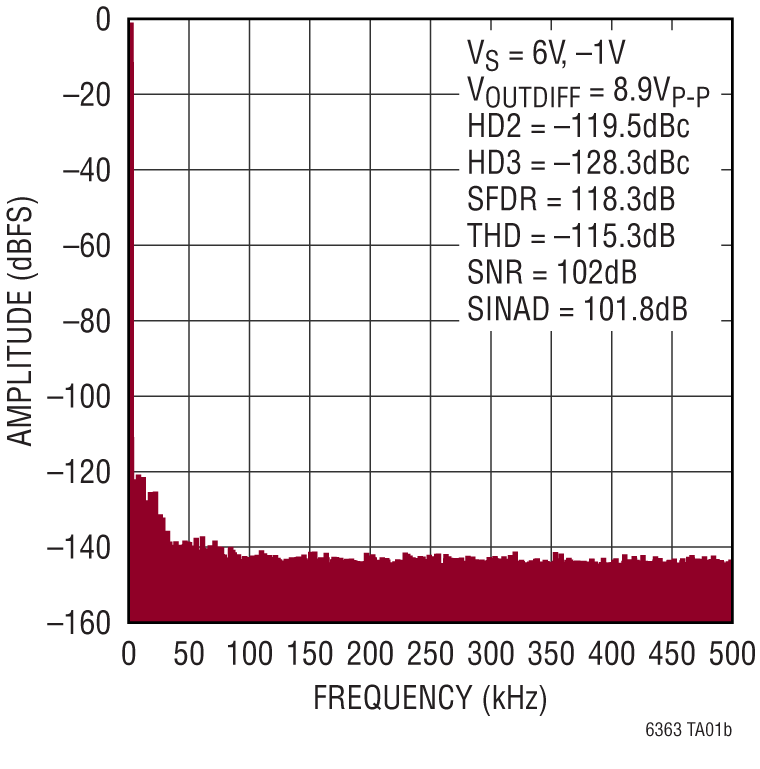

• 低失真：118dB SFDR（2kHz，18V_P-P 时）
• 增益带宽积：500MHz
• –3dB 带宽：35MHz
• 低功耗关断：20μA (V_S = 3V)

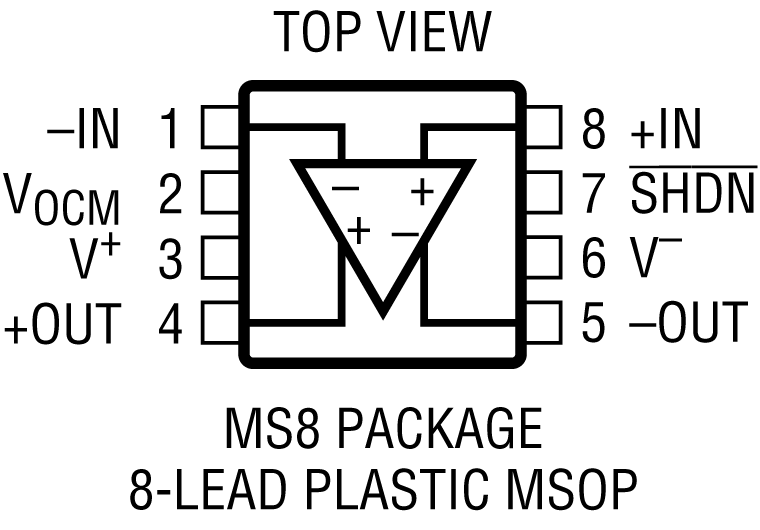

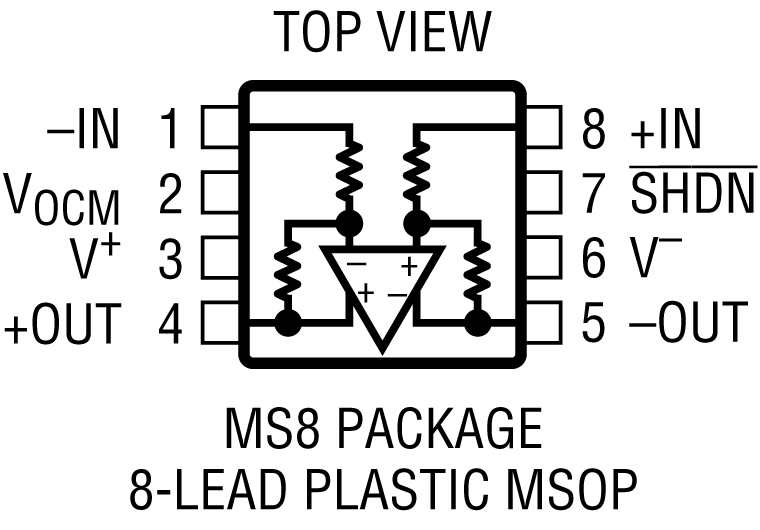

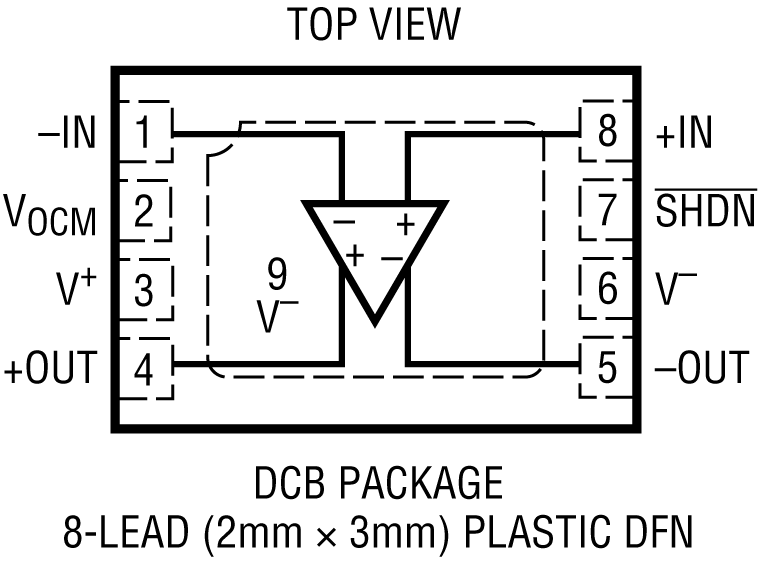

• 8 引脚 MSOP 封装和 2mm x 3mm 8 引脚 DFN 封装

产品详情和应用

LTC6363 系列包括四个全差分、低功耗、低噪声放大器，具有经优化的轨到轨输出以驱动 SAR ADC。LTC6363 是一款独立的差分放大器，通常使用四个外部电阻设置其增益。LTC6363-0.5、LTC6363-1 和 LTC6363-2 都有内部匹配电阻，可分别创建具有增益 0.5V/V、1V/V 和 2V/V 的固定增益模块。每个固定增益放大器具有精密激光调整片内电阻，以实现精确、超稳定的增益和出色的 CMRR 性能。

应用

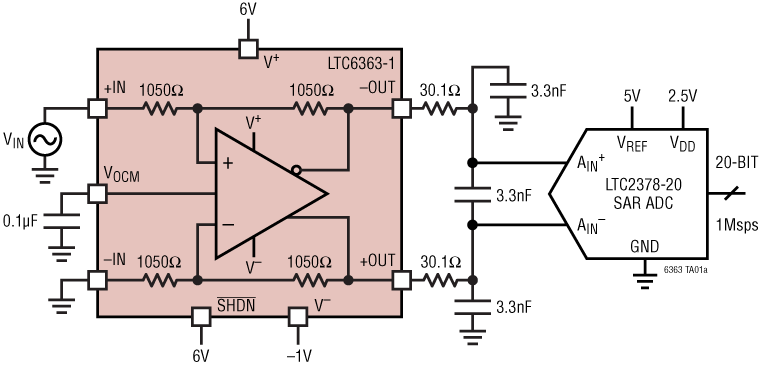

• 20 位、18 位和 16 位 SAR ADC 驱动器
• 单端转差分
• 低功耗 ADC 驱动器
• 电平转换器
• 差分线路驱动器
• 电池供电仪器仪表
