AD8475

量产

精密、可选增益、全差分漏斗放大器

ADI亚德诺 AD8475 产品介绍
2026-03-09 0次

特性


  • 衰减和电平转换
    衰减:G = 0.4x、0.8x
  • 完全差分或单端输入/输出
  • 差分输出设计用于驱动精密ADC
    驱动开关电容和Σ-Δ型ADC
    轨到轨输出
  • VOCM 引脚调整输出共模电压
  • 高达±15V的过压保护(VS = +5 V)
  • 单电源供电:3V至10V
  • 双电源供电:±1.5V至±5V
  • 高性能
    适合驱动18位、最高4 MSPS的转换器
    输出噪声:10 nV/√Hz
    增益漂移:3 ppm/°C
    欲了解更多特性,请参考数据手册

产品详情和应用

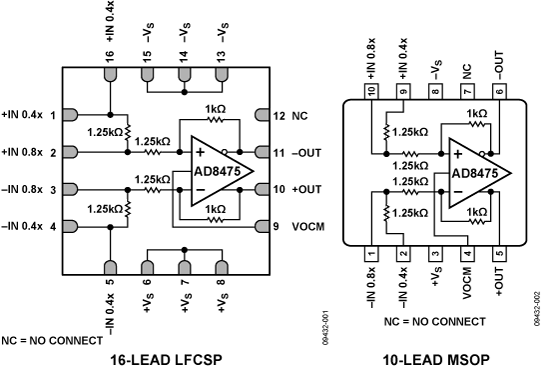

AD8475是一款全差分衰减放大器,集成精密增益电阻,可提供精密衰减(0.4或0.8倍)、共模电平转换、单端差分转换及输入过压保护等功能。采用5 V单电源供电时,其功耗仅16 mW。

AD8475是一种易于使用、完全集成的精密增益模块,采用单电源供电时,可以处理最高±10 V的信号电平。它提供一个完整的接口,使工业电平信号能够直接兼容低压、高性能16-bit或18-bit单电源逐次逼近(SAR)型模数转换器(ADC)的差分输入范围。

AD8475提供两个引脚可选的标准增益选项:0.4和0.8。增益通过驱动与相应增益对应的输入引脚来设置。

AD8475还提供过压保护功能,在采用5 V单电源供电的同时,器件能够耐受最高±15 V的工业输入电压。VOCM引脚用于调整精密电平转换的输出共模电压,以便匹配ADC的输入范围,并使动态范围较大。AD8475非常适合与SAR型、Σ-Δ型和流水线型转换器一起工作。高电流输出级使它能以极小的误差驱动许多ADC的开关电容前端电路。

不同于市面上的许多差分放大器,AD8475是一款高精度放大器。其最大输出失调电压为500 μV,输出噪声为10 nV/√Hz,总谐波失真加噪声(THD + N)为−112 dB,能够很好地配合高精度转换器工作。考虑到其低功耗和高精度特性,压摆增强的AD8475具有出色的速度,能够建立至18位精度进行4 MSPS采集。

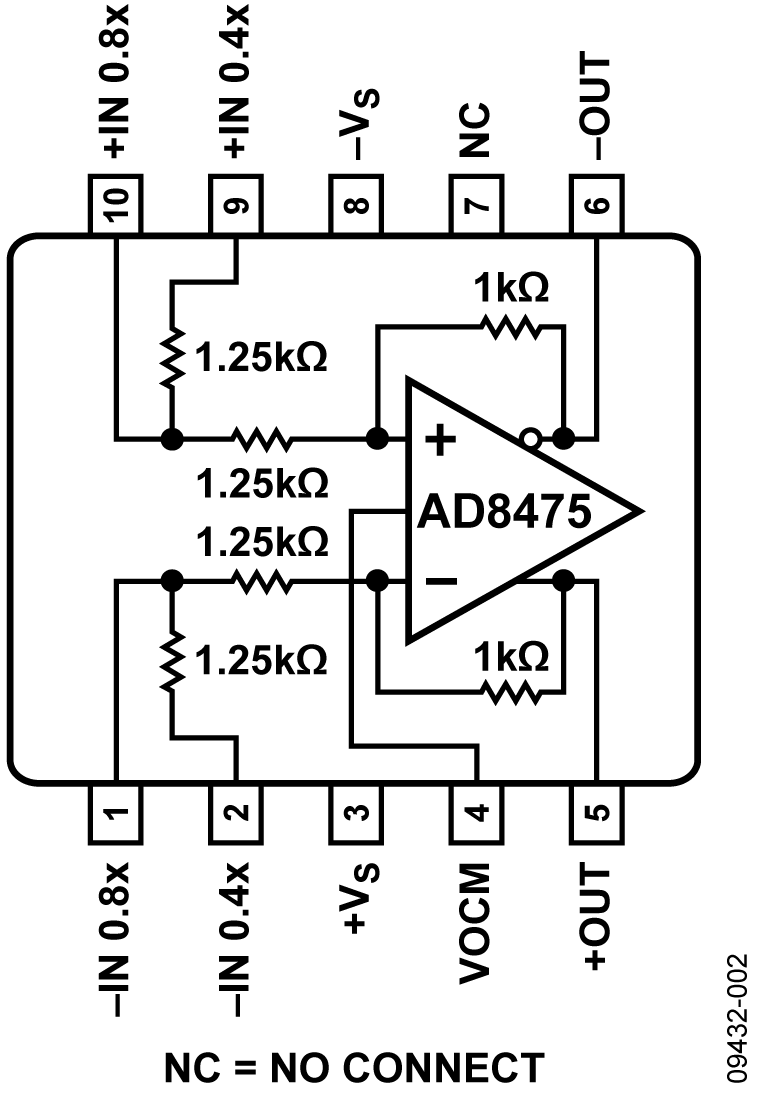

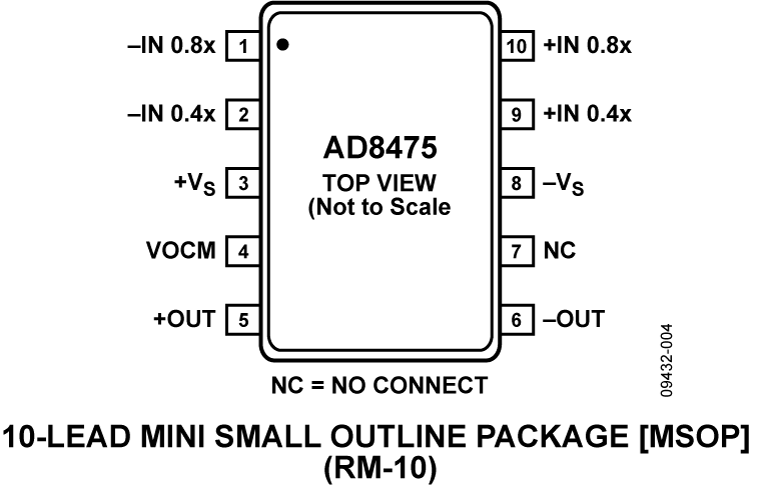

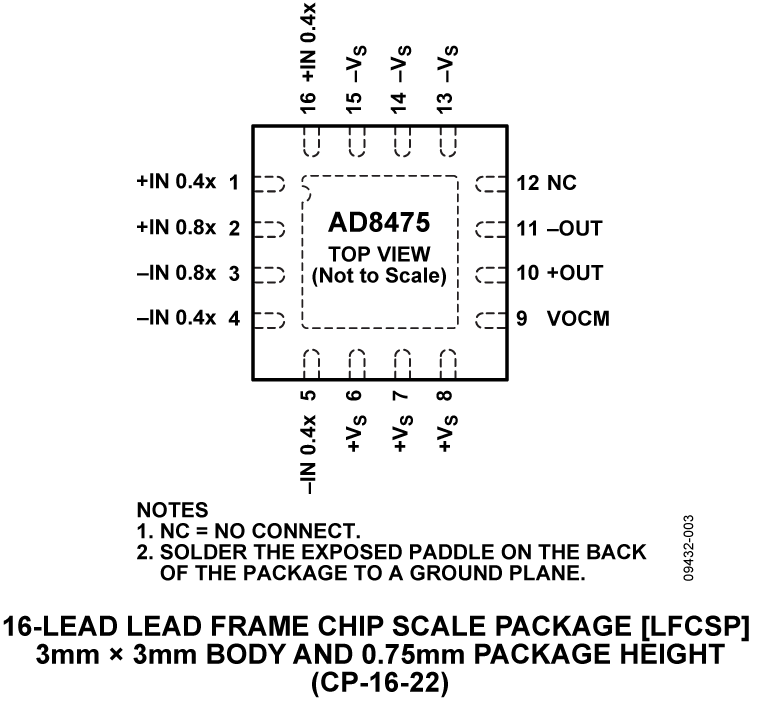

AD8475采用节省空间的10引脚MSOP封装,额定温度范围为−40°C至+85°C。


应用
  • ADC 驱动器
  • 差分仪表放大器构建模块
  • 单端至差分转换器
