ADI亚德诺 ADL5206 产品介绍
2026-03-09
0次
特性
- 数控 VGA
- 1 dB 增益步长
- 2 dB 至 32 dB 增益范围
- 100 Ω 差分输入阻抗
- 10 Ω 差分输出阻抗
- 噪声指数：300 MHz ，5 V 电源，最大增益为 5.1 dB
- 最大增益时的 OIP3
- 5 V 电源时 在 300 MHz 下为 39.4 dBm
- 5 V 电源时 在 700 MHz 下为 38.1 dBm
- 获得步进精度：±0.2 dB
- 32 dB 时 −3 带宽：5 V 电源时（典型值）为 1.0 GHz
- 多个控制接口选项
- 带锁存器的并行 5 位控制接口
- 具有快速攻击的 3 线和 4 线 SPI
- 增益升压和降压接口
- 宽输入动态范围：
- 电源中断控制
- 3.3 V 或 5 V 单电源供电
- 5 V 电源下 112 mA 静态电流
- 20 引脚 4 mm × 4 mm LFCSP
产品详情和应用

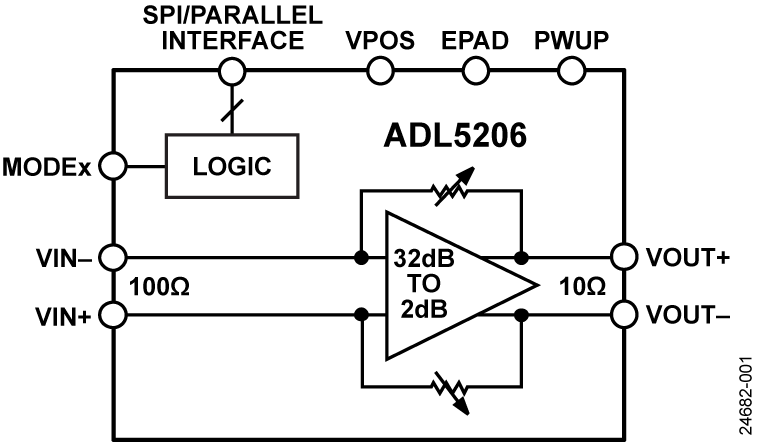

ADL5206 是一款宽带宽、可变增益放大器 (VGA)，具有数字控制功能（也称为数字增益放大器 (DGA)），可在整个增益范围内提供精确的增益控制、高输出输出三阶互调点 (OIP3) 和低噪声系数。39.4 dBm（300 MHz、5 V 电源和最大增益）的出色 OIP3 性能使 ADL5206 成为各种接收器应用的出色增益控制设备。
对于宽输入动态范围应用，ADL5206 提供 2 dB 至 32 dB 的宽增益范围，步长为 1 dB。增益可通过多个增益控制和接口选项进行调整:并行、串行外设接口 (SPI)，或增益升压和降压控制。
ADL5206 可以通过向 PWUP 引脚施加适当的逻辑电平来独立上电。在 5 V 电源下，ADL5206 的静态电流典型值为 112 mA 。禁用时，ADL5206 只消耗 8 mA ，并提供出色的输入输出隔离。当设备被禁用时，增益设置保持不变。
ADL5206 采用 ADI公司高速硅锗 (SiGe) 双极互补金属氧化物半导体 (BiCMOS) 工艺制成，具有精确的增益调整能力和良好的失真特性。ADL5206 放大器采用紧凑型、耐热增强型、 4 mm × 4 mm、 20 引脚 LFCSP 封装，工作温度范围为 40°C 至 +85°C。

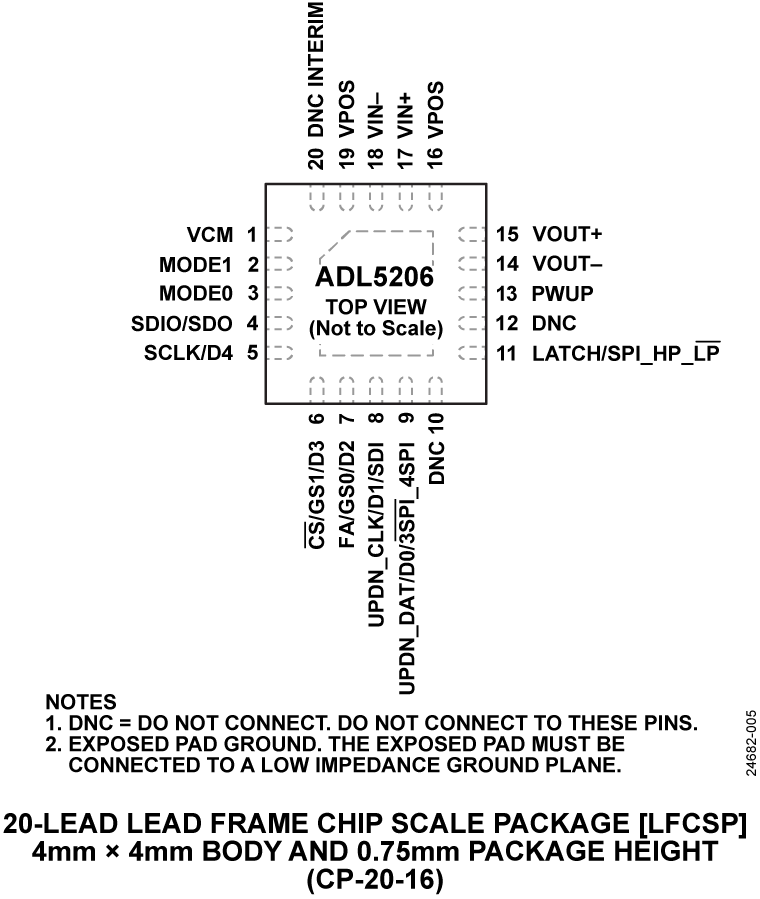

请注意，在整个数据手册中，多功能引脚（如 CS/GS1/D3）由整个引脚名称或引脚的单一功能指代。
应用
- 差分 ADC 驱动器
- 高中频（IF）采样接收器
- 高输出功率 IF 放大
- DOCSIS FDx 上行放大器
- 仪器仪表
