特性

• 提供+68dBmV输出功率，且满足DOCSIS 3.1要求
• 覆盖5MHz–204MHz输出带宽
• 双路输出，无需外部RF开关
• 可编程电源模式，允许降低功耗
• 调制解调器输出为+65dBmV满载OFDM配置时的杂散指标高于要求
• 提供两个GPIO，用于SPI总线控制外部RF开关
• 56L 8mm x 8mm x 0.75mm TQFN封装，带裸焊盘

产品详情和应用

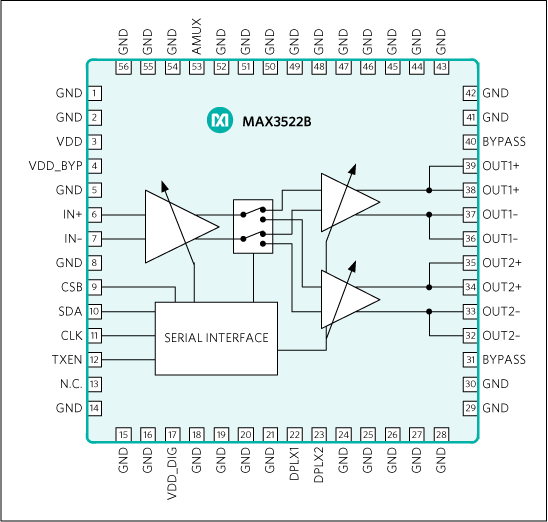

MAX3522B为可编程增益放大器(PGA)，其设计高于DOCSIS 3.1上行传输要求。通过提供双路输出，MAX3522B在两路不同上行带宽之间选择时，无需外部RF开关。PGA满足DOCSIS 3.1杂散限值，在5MHz至204MHz的RF带宽内，任一输出可发送68dBmV组合功率。通过SPI 3线接口，增益可在54dB范围内以1dB为步长进行调节。利用Maxim高电压CMOS工艺使器件能够提供高动态范围，同时最大程度降低+5V电源下的功耗。

MAX3522B采用56引脚、8mm x 8mm x 0.75mm、TQFN封装，工作在0°C至+70°C温度范围。

应用

• 电缆调制解调器(CM)
• 客户端设备(CPE)
• DOCSIS 3.1上行(D3.1 US)
