ADI亚德诺 AD8336 产品介绍
2026-03-09
0次
特性
- 低噪声
- 电压噪声：3 nV/√Hz
- 电流噪声：3 pA/√Hz
- 小信号带宽：115 MHz
- 大信号带宽：2 V p-p = 80 MHz
- 压摆率：550 V/μs，2 V p-p
- 增益范围（额定范围）
- -14 dB至+46 dB
- 0 dB至60 dB
- 增益调整：50 dB/V
- 直流耦合
- 单端输入和输出
- 电源：±3 V至±12 V
- 温度范围：-55°C至+125°C
- 功率
- 150 mW（±3 V，−55°C < T < +125°C）
- 84 mW（±3 V，PWRA = 3 V）
产品详情和应用

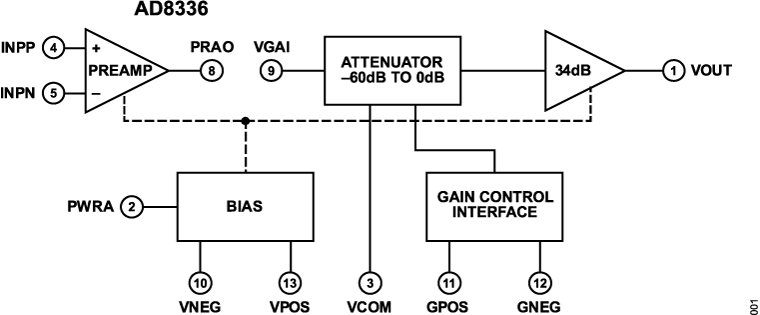

AD8336是一款低噪声、单端、线性dB、通用型可变增益放大器，可以在较大的电源电压范围内工作。它内置一个非专用前置放大器，可用增益范围为6 dB至26 dB。VGA增益范围为0 dB至60 dB，绝对增益限制为−26 dB至+34 dB。当前置放大器增益调整为12 dB时，前置放大器与VGA的合并3 dB带宽为100 MHz，该放大器在80 MHz内完全可用。采用±5 V电源时，最大输出摆幅为7 V 峰峰值。
由于采用X-AMP®架构，因此在VGA的整个增益范围内保持良好的频率响应。差分增益控制接口在−55°C至+125°C温度范围内可提供精确的50 dB/V线性dB增益调整，且可方便地与各种外部源接口。
较大电源电压范围使得AD8336适合工业、医疗应用和视频电路。双电源工作支持双极性输入信号，如光电二极管或光电倍增管所产生的输入信号。
完全独立的电压反馈前置放大器同时支持反相和同相增益拓扑结构。通过在6 dB与26 dB之间选择前置放大器增益，并选择适当的反馈电阻，便可以在−14 dB至+60 dB额定增益范围内使用AD8336。对于4倍标称前置放大器增益，总增益范围为−14 dB至+46 dB。
如需要，通过置位PWRA引脚，可将静态功耗限制在安全水平。
应用
- 工业过程控制
- 高性能AGC系统
- I/Q信号处理
- 视频
- 工业和医疗超声
- 雷达接收机
