特性

• 完全差分信号通路，也可使用单端信号
• 输入范围为0.3 mV至1 V均方根值，轨到轨输出
• 差分输入阻抗R_IN = 1 kΩ；输出阻抗R_OUT(每个输出)，75 Ω
• 自动失调补偿(可选)
• 线性dB和线性幅度增益模式
  • 0 dB至50 dB，0 V < V_DBS< 1.5 V (30 mV/dB)
• 反向增益模式：50 dB至0 dB (-30 mV/dB)
• 标称增益：x0.03至x10(15 mV< V_MAG < 5 V)
• 恒定带宽：150 MHz(全部增益)
• 低噪声：5 nV/√Hz(典型值，最大增益时)
• 低失真：≤-62 dBc(典型值)
• 低功耗：20 mA(典型值，V_S = 2.7 V - 6 V)

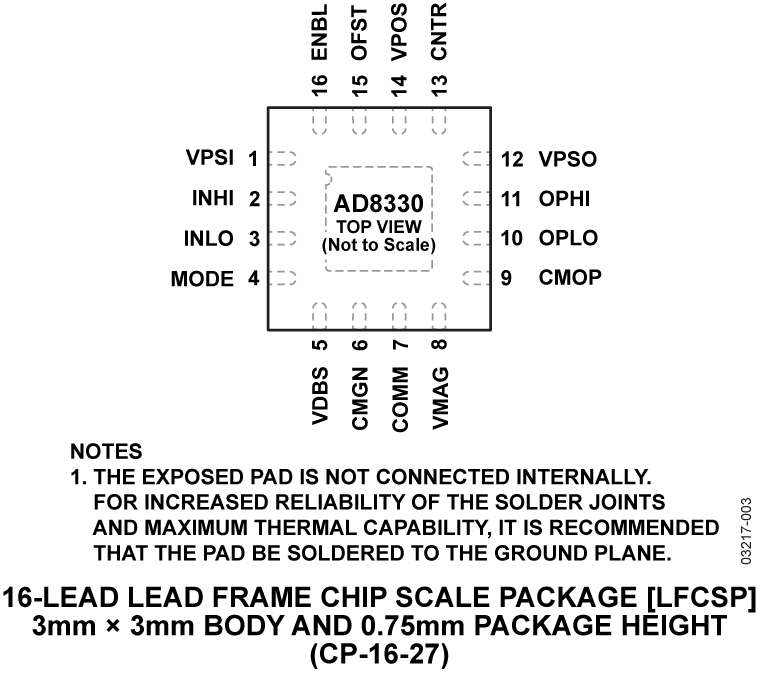

• 提供节省空间的3 mm x 3 mm LFCSP封装

产品详情和应用

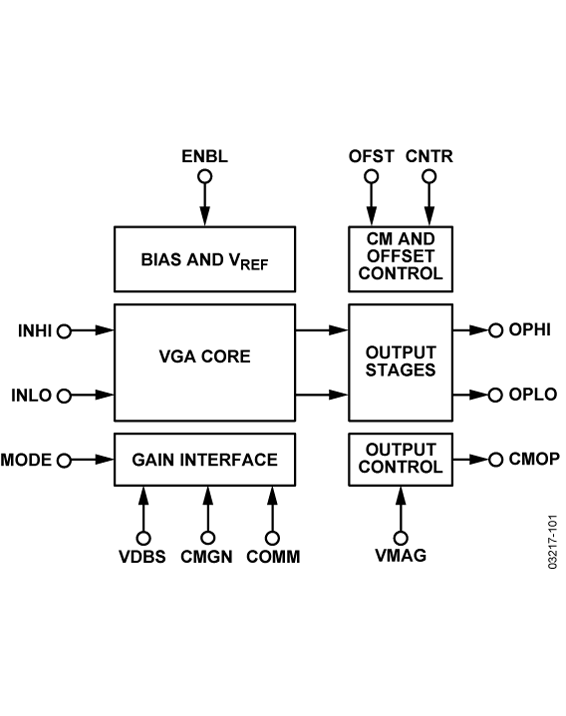

AD8330是一款DC至150 MHz宽带宽可变增益放大器，适合要求完全差分信号通路、低噪声、精确定义增益和适度低失真的应用。输入引脚也可以采用单端源驱动。峰值差分输入为±2 V，允许1 V 均方根（rms）正弦波以宽裕的动态余量工作。输出引脚基本上以轨到轨方式驱动单端负载。差分输出电阻为150 Ω。输出摆幅是作用于VMAG引脚电压的线性函数，该电压的内部默认设置为0.5 V，提供±2 V峰值输出。峰值输出可以提高至10 V p-p，主要受电源电压的限制。

基本增益函数为线性dB，受引脚VDBS上所施加电压的控制。增益范围为0 dB至50 dB，相应控制电压为0 V至1.5 V，因此斜率为30 mV/dB。增益线性度典型值在±0.1 dB以内。通过改变引脚MODE上的逻辑电平，增益可在相同范围内减小，斜率相反。VMAG引脚上还提供第二增益控制端口，用户可以利用它改变数字增益，变化系数为0.03至10。AD8330的参数对温度和电源电压的敏感度均较低。根据应用需要，可以使用VMAG重新定位0 dB至50 dB基本增益范围，最高值可以提高20 dB（即20 dB至70 dB），最低值可以降低30 dB（即–30 dB至+20 dB），从而提供前所未有的100 dB增益范围。AD8330的独特之处在于，其带宽和脉冲响应对增益基本上恒定，上述增益不仅包括50 dB基本线性dB范围，而且包括用线性幅度函数所得到的范围。在那些高频时必须遵守精确的增益法则的VGA应用中，高频响应在增益范围内的出色稳定性显得尤为重要。

引脚OFST上的外部电容可设置失调降低环路的高通转折频率，它可以低至5 Hz。如果此引脚接地，信号通路就会去耦。用于驱动ADC时，可以将引脚CNTR上的外部共模控制电压驱动至地电压或VS的0.5 V范围内，以满足各种要求。两个输出默认定位在电源电压的中点VS/2。这款多功能VGA还具有其它特性，如两种省电模式（完全关断和休眠模式）等，进一步增强了其实用价值。

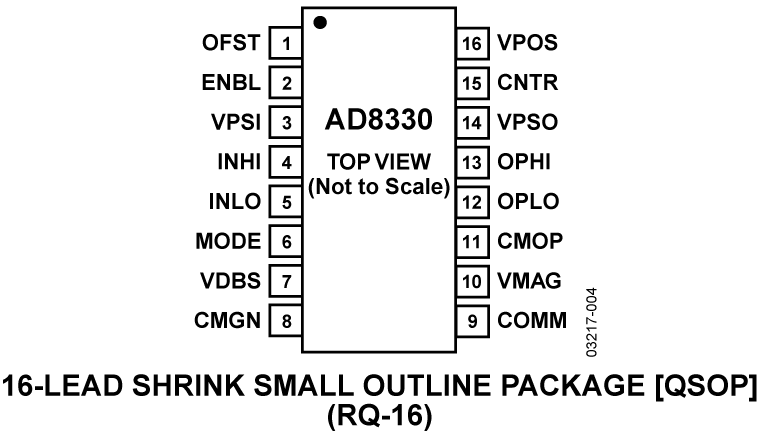

AD8330采用16引脚LFCSP和16引脚QSOP封装，额定工作温度范围为−40°C至+85°C。

应用

• 前置ADC信号调理
• 75 Ω电缆驱动调整
• AGC放大器
