特性

• 50MHz至1000MHz RF频率范围
• 引脚兼容系列包括
  • MAX2065 (模拟/数字VGA)
  • MAX2067 (模拟VGA)
• 20.5dB (典型值)最大增益
• 100MHz带宽内保持0.4dB的增益平坦度
• 31dB增益范围
• 支持4种“速射”预编程衰减设置选项
  • 快速设置4种定制衰减之一，无需SPI总线编程
  • 理想用于快速响应和信号阻塞保护
  • 避免ADC过驱动
• 出色的线性特性(放大器配置为最后一级)
  • +42.4dBm OIP3
  • +65dBm OIP2
  • 输出1dB压缩点为+19dBm
  • -68dBc HD2
  • -88dBc HD3
• 5.2dB典型噪声系数(NF)
• 快速、25ns数字切换
• 数字控制VGA具有超低过冲/欠冲幅度
• +5V单电源供电(可选择+3.3V单电源供电)
• 外部电流设置电阻，提供降低功耗/降低性能的工作模式

产品详情和应用

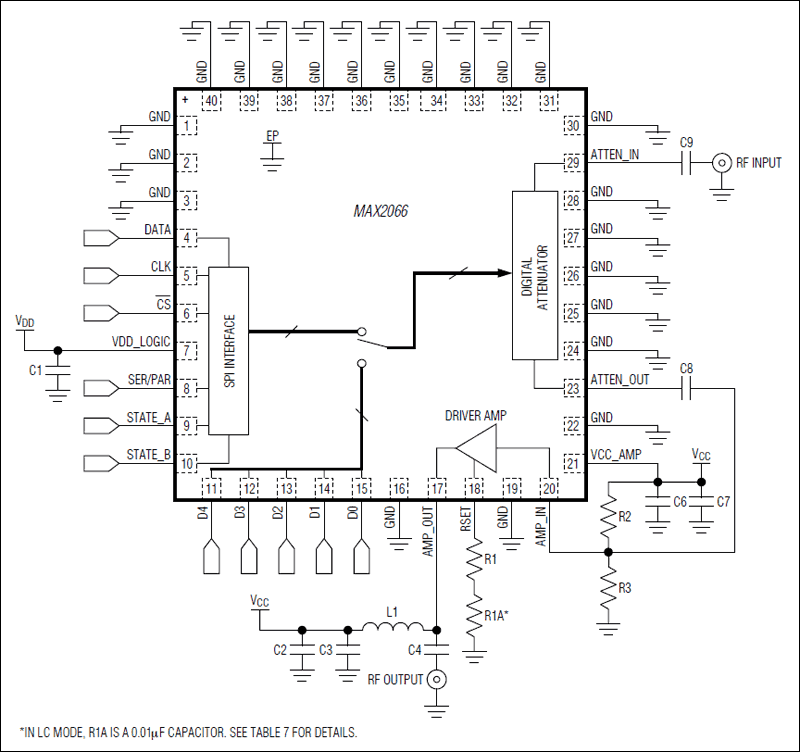

MAX2066高线性度、数字调节可变增益放大器(VGA)是采用SiGe BiCMOS工艺的单芯片衰减器和放大器，针对50MHz至1000MHz频率范围的50Ω系统而设计(参见数据资料中的典型应用电路)。可通过SPI™兼容接口控制作为从机外设的数字衰减器；也允许以1dB步长通过并行总线控制，可调节范围为31dB。该器件还增加了“速射”增益选择，直接设置在4种增益选项的一种，用户可通过SPI接口预先设置四种增益选项。2个控制引脚允许用户快速选择4种定制衰减的任何一个，无需SPI总线编程。

因为每一级电路都具有RF输入和RF输出，通过适当配置可以优化NF (放大器配置为第一级)或OIP3 (放大器配置为最后一级)。该器件还包含具有22dB增益的放大器(放大器本身)，增益最大时NF为5.2dB (包括衰减器的插入损耗)，并提供+42.4dBm的高OIP3。这些特性使得MAX2066能够为众多接收器和发射器提供一个理想的VGA。

此外，MAX2066采用+5V单电源供电时，具有最优的性能。工作在+3.3V单电源时，性能指标略有降低，可以调节偏置电压在电流损耗和线性度方面进行折中。器件采用紧凑、带裸焊盘的40引脚、薄型QFN封装(6mm x 6mm)，工作在扩展级温度范围(T_C = -40°C至+85°C)。

应用

• 电缆调制解调器终端系统(CMTS)
• 蜂窝频段WCDMA和cdma2000®基站
• 固定宽带无线接入
• GSM 850/GSM 900 EDGE基站
• 中频和射频增益级设计
• 军用系统
• RFID手持产品或入口读卡器
• 视频点播(VOD)和DOCSIS®兼容的EDGE QAM调制器
• WiMAX、LTE基站和用户驻地设备
• 无线本地环路
