特性

• 独立的双通道数字控制VGA
• 差分输入和输出
  • 150 Ω差分输入
  • 开集差分输出
• 7.8 dB噪声指数至100 MHz（最大增益时）
• HD2/HD3优于77 dBc（1 V峰峰值差分输出）
• −3 dB带宽：130 MHz
• 41 dB增益范围
• 1 dB步长±0.2 dB
• 串行8位双向SPI控制接口
• 宽输入动态范围
• 引脚可编程输出级
• 关断特性
• 5 V单电源：每通道106 mA

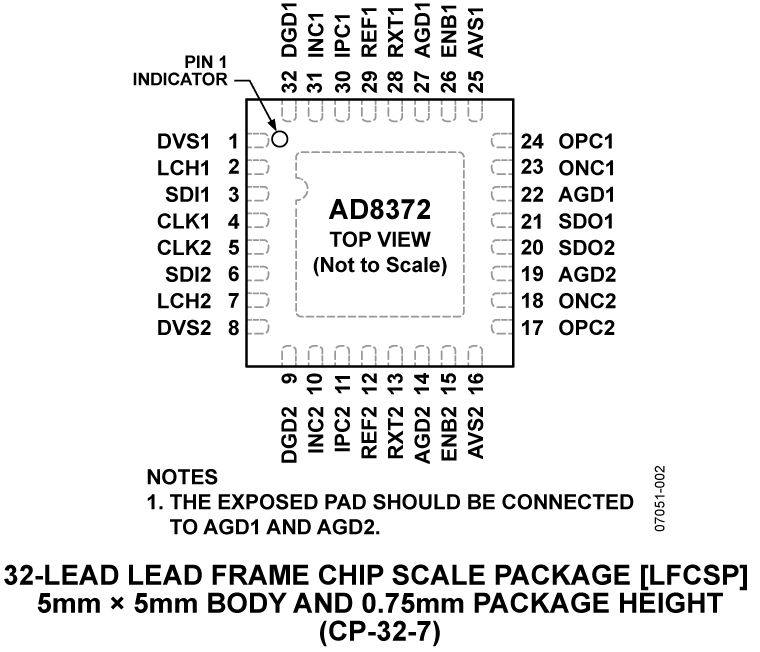

• 32引脚LFCSP、5 mm × 5 mm封装

产品详情和应用

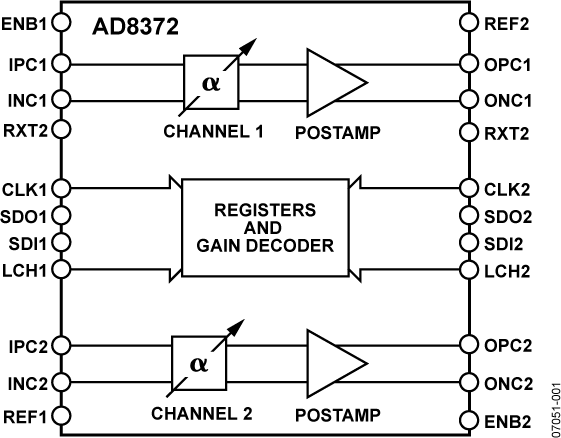

AD8372是一款双通道、数字控制、可变增益放大器，能提供精密的增益控制、高IP3与低噪声系数。出众的低失真性能与宽信号带宽使得AD8372非常适合多通道接收机应用。

对于宽动态范围应用而言，AD8372能提供41dB的宽增益范围。其增益可以通过4引脚、双向串行端口进行编程。每通道串行接口包括时钟、闩锁、数据输入线和数据输出线。

AD8372利用一个外部电阻提供设置输出级跨导能力。RXT1与RXT2引脚通常通过一个2.0 kΩ的电阻接地，将最大增益额定值设置为31 dB。调整电流设置电阻，可以控制每个通道的增益和失真性能。这个灵活特性可用于功耗与失真性能折中的应用。

AD8372利用ENB1、ENB2引脚的适当逻辑电平供电。在省电模式下，AD8372待机电流不足2.6 mA，提供出色的输入-输出隔离。省电模式下保持增益设置。

AD8372采用ADI公司的高频BiCMOS工艺制作，具有精密增益控制调节能力和低失真性能。AD8372每通道的静态电流通常为106 mA。AD8372放大器采用紧凑的、散热增强型5 mm × 5 mm 32引脚LFCSP封装，工作温度范围是：–40°C ～ +85°C 。

应用

• 差分ADC驱动器
• CMTS上行直接采样接收机
• CATV调制信号缩放
• 普通RF/IF增益级
• 单端-差分转换
