MAX2091

量产

50MHz至500MHz模拟VGA、1735MHz至1935MHz上变频混频器,带镜频滤波、门限报警电路和用于电平控制的误差放大器 带集成报警及电平控制的、高线性模拟VGA与上变频混频器

ADI亚德诺 MAX2091 产品介绍
2026-03-09 0次

特性


  • 单芯片IC实现完备的上变频
    • 50MHz至500MHz模拟VGA
    • 1735MHz至1935MHz上变频混频器
    • 片上LO缓冲器
    • 镜频滤波
  • 高线性度
    • +24.5dBm OIP3
    • +12dBm输出-1dB压缩点
  • 23dB增益
  • 37dB IF衰减器控制范围
  • 5.4dB噪声系数(包括衰减器插入损耗)
  • 整个100MHz带宽内增益波动仅为0.25dB
  • 模拟衰减器,由外部电压控制
  • 可调门限报警
  • 20dB镜频抑制,抑制1135MHz RF频率
  • 单+5V供电,电源电压范围可扩展至:+4.75V至+5.8V
  • 无铅封装
  • 关断功能

产品详情和应用


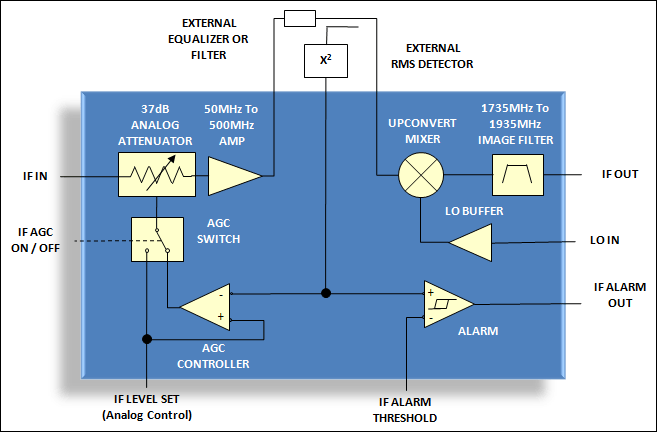

MAX2091单芯片SiGeBiCMOS上变频器IC集成了模拟可变增益放大器(VGA)、上变频混频器器和镜频滤波器。器件对250MHz至450MHz IF信号进行放大,然后与LO信号混频,并为所产生的1735MHz至1935MHz上变频信号提供片上滤波,作为信号处理的最后一级。如需不含镜频滤波器的器件,请参考MAX2091B。

模拟衰减器由外部模拟电压控制,器件具有23dB增益(无衰减)、5.4dB NF (无衰减,包括衰减器插入损耗)和+24.5dBm OIP3。所有这些特性都使MAX2091成为各种发射器系统的理想上变频器选择。与MAX2092 RF VGA配对使用时,构成完备的2芯片IF-RF信号调理方案,用于微波点对点发射设备。

MAX2091采用5V单电源供电,提供紧凑的20引脚TQFN封装(5mm x 5mm),带有裸焊盘。在TC = -40°C至+95°C扩展级温度范围内确保电气性能。

应用

  • 蜂窝系统
  • 固定宽带无线接入
  • IF可变增益
  • LTE应用
  • 微波点对点信号传送器
  • 温补电路
  • WiMAX®应用
  • 无线本地环路
