特性

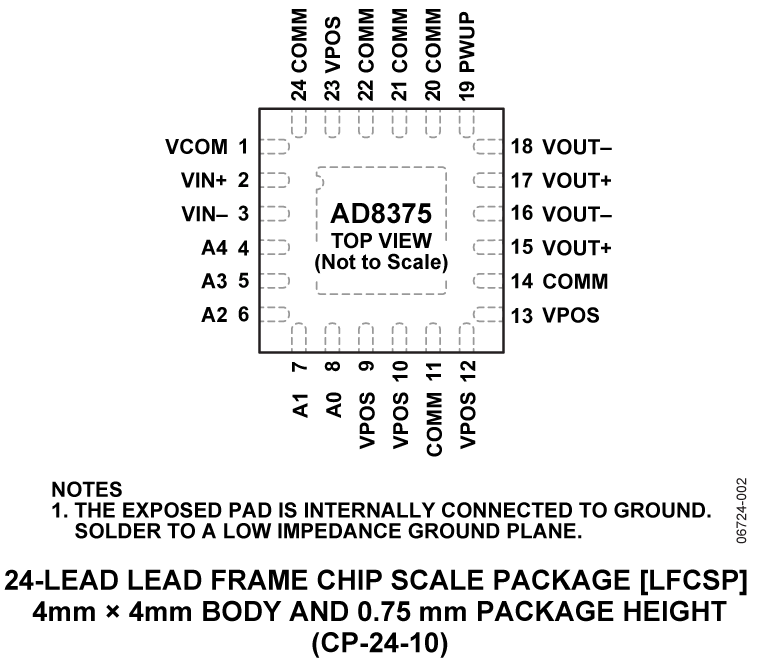

• 24引脚，4 mm × 4 mm LFCSP封装
• 5 V单电源供电
• 关断特性
• 噪声系数：8 dB（最大增益时）
• 增益范围：-4 dB至+20 dB
• 差分输入与输出
• 带宽：630 MHz (−3 dB)
• 并行5位控制接口
• 提供稳定的SFDR与增益变化关系
• 步长：1 dB ± 0.2 dB
• 输出IP3：~50 dBm (200 MHz)
• 输出P1dB：19 dBm (200 MHz)

产品详情和应用

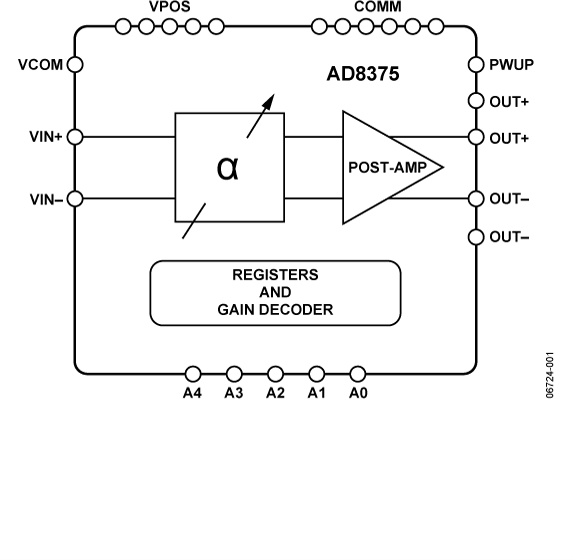

AD8375是一款数字控制、可变增益、宽带宽放大器，可以提供精密增益控制、高IP3与低噪声系数。出众的低失真性能与宽信号带宽使得AD8375成为多种接收机应用中的卓越增益控制器件。AD8375采用先进的高速SiGe工艺制作，集成专有失真消除技术，在200 MHz时能获得50 dBm的IP3输出。

AD8375能以1dB的分辨率提供24 dB宽增益范围。通过可由标准TTL电平驱动的5引脚控制接口对增益进行调整，开集输出提供灵活的接口，允许利用负载阻抗来设置整个信号范围增益。因此，信号电压增益与负载成正比。

AD8375的电源由PWUP引脚的适当逻辑电平提供。其静态电流典型值为130 mA。在省电模式下，AD8375待机电流仅为5 mA，可以提供出色的输入-输出隔离。

AD8375采用ADI公司的高速SiGe工艺制作，采用小尺寸、散热增强型24引脚 4 mm × 4 mm LFCSP封装，工作温度范围：-40°C ～ +85°C。

应用

数据手册, Rev. 0, 8/07
