特性

• 两个独立的数字控制VGA
• 带宽：700 MHz (−3 dB)
• 增益范围：-4 dB至+20 dB
• 步长：1 dB ± 0.2 dB
• 差分输入与输出
• 噪声系数：8.7 dB @最大增益
• IP3输出：~50 dBm @ 200 MHz
• 输出P1dB：20 dBm (200 MHz)
• 双通道、并行5位控制接口
• 提供稳定的SFDR与增益变化关系
• 省电控制
• 5 V单电源供电

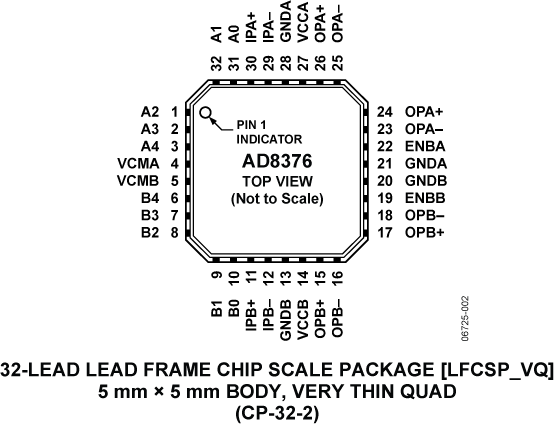

• 32引脚、5 mm x 5 mm LFCSP封装

产品详情和应用

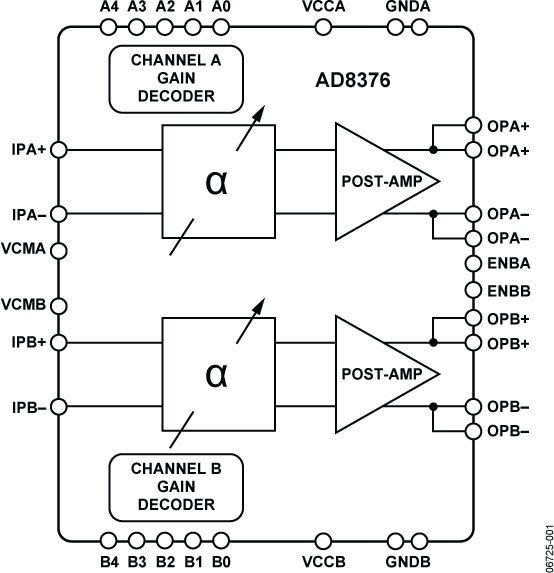

AD8376是一款双通道、数字控制、可变增益、宽带宽放大器，可以提供精密增益控制、高IP3与低噪声系数。出众的低失真性能与宽信号带宽使得AD8376成为多种接收机应用中的卓越增益控制器件。

AD8376采用先进的高速SiGe工艺制作，集成专有失真消除技术，在200 MHz能获得50 dBm的IP3输出。

AD8376提供24 dB宽增益范围，分辨率1 dB。通过专用的5引脚控制接口对每个通道增益进行调整，利用标准TTL电平驱动。开集输出提供灵活的接口，允许利用负载阻抗来设置整个信号增益。因此，信号电压增益与负载成正比。

AD8376的每个通道可由电源启动引脚ENBA与ENBB的适当逻辑电平单独供电。AD8376每个通道的静态电流通常为130 mA。在省电模式下，AD8375待机电流不足5 mA，在200 MHz工作时，可以提供低于-50dB的出众的输入输出隔离。

AD8376采用ADI公司的高速SiGe工艺制作，采用小尺寸、散热增强型32引脚5 mm × 5 mm LFCSP封装，工作温度范围：-40°C ～ +85°C。

应用

数据手册, Rev. 0, 8/07
