ADI亚德诺 ADRF6521 产品介绍
2026-03-09
0次
特性
- 双配 VGA
- 最大电压增益：18 dB
- 增益控制衰减范围：TA = 25°C 时，典型值为 21 dB
- ±1 dB 增益平坦度带宽：2.5 GHz（典型值）
- IMD2 和 IMD3（1.5 V p-p复合输出）：
- 在 VGN = 1.5 V，980 MHz 和 1000 MHz 音调下，分别具有−56.8 dBc 的典型值和 −75 dBc 的典型值。
- HD2 和 HD3（1.5 V p-p 复合输出）：
- 在 VGN = 1.5 V，基线为 500 MHz 时，分别具有−75 dBc 的典型值和 −73.7 dBc 的典型值。
- 在 VGN = 1.5 V，基线为 1 GHz 时，分别具有−55.9 dBc 的典型值和 −57.5 dBc 的典型值。
- 噪声指数：
- 500 MHz 时，具有 10.5 dB 典型值（最大增益时）
- 2 GHz 时，具有 14.8 dB （最大增益时）
- 随着增益回退，噪声系数逐分贝降低
- 100 Ω 差分输入阻抗
- ≤ 16 Ω 差分输出阻抗
- 可编程
- 输出直流偏置标称范围：± 400 mV
- 输出共模控制：> ± 200 mV，当 VOCM = ±0.2 V 时
- 具有关断特性的单/双电源供电运行
- 单电源：VPOS = 5 V，VNEG = 0 V（标称）
- 双电源：VPOS = 3 V，VNEG = −2 V （标称）
产品详情和应用

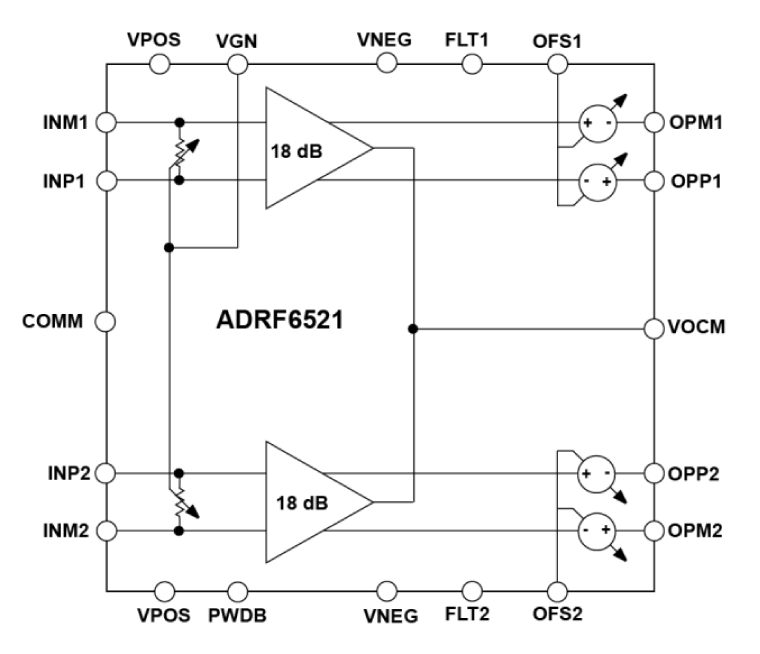

ADRF6521是一款双通道、全差分、低噪声和低失真可变增益放大器(VGA)。在增益范围内具有很高的无杂散动态范围，因此ADRF6521非常适合具有密集星座图、多个载波并存在邻近干扰的通信系统
VGA具有21 dB增益范围，典型电压增益为18 dB。差分输入阻抗为100 Ω，差分输出阻抗为16 Ω。±1 dB增益平坦度带宽为2.5 GHz。输出缓冲器能够在低频至1 GHz范围内针对二阶和三阶交调失真（IMD2和IMD3）以及二次和三次谐波失真（HD2和HD3）将1.5 V p-p摆动至100 Ω负载(>55 dBc)。可变输出直流失调控制通过OFS1和OFS2引脚完成，且输出共模可通过VOCM引脚进行控制。

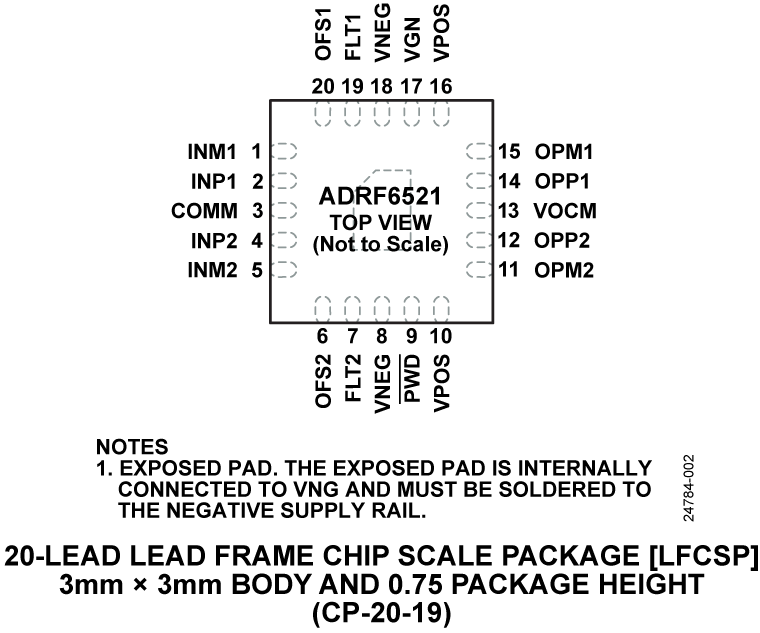

ADRF6521采用+5 V单电源或各种双电源灵活供电，总电源电流为200 mA。完全禁用时，功耗为25 mA（典型值）。ADRF6521采用先进的硅-锗BiCMOS工艺制造，提供20引脚、裸露焊盘、3 mm × 3 mm LFCSP封装。额定温度范围为−40°C至+85°C。
应用
- 点到点及点到多点无线电
- 基带IQ接收器
- 分集接收器
- ADC驱动器
- 仪器仪表
- 医疗
