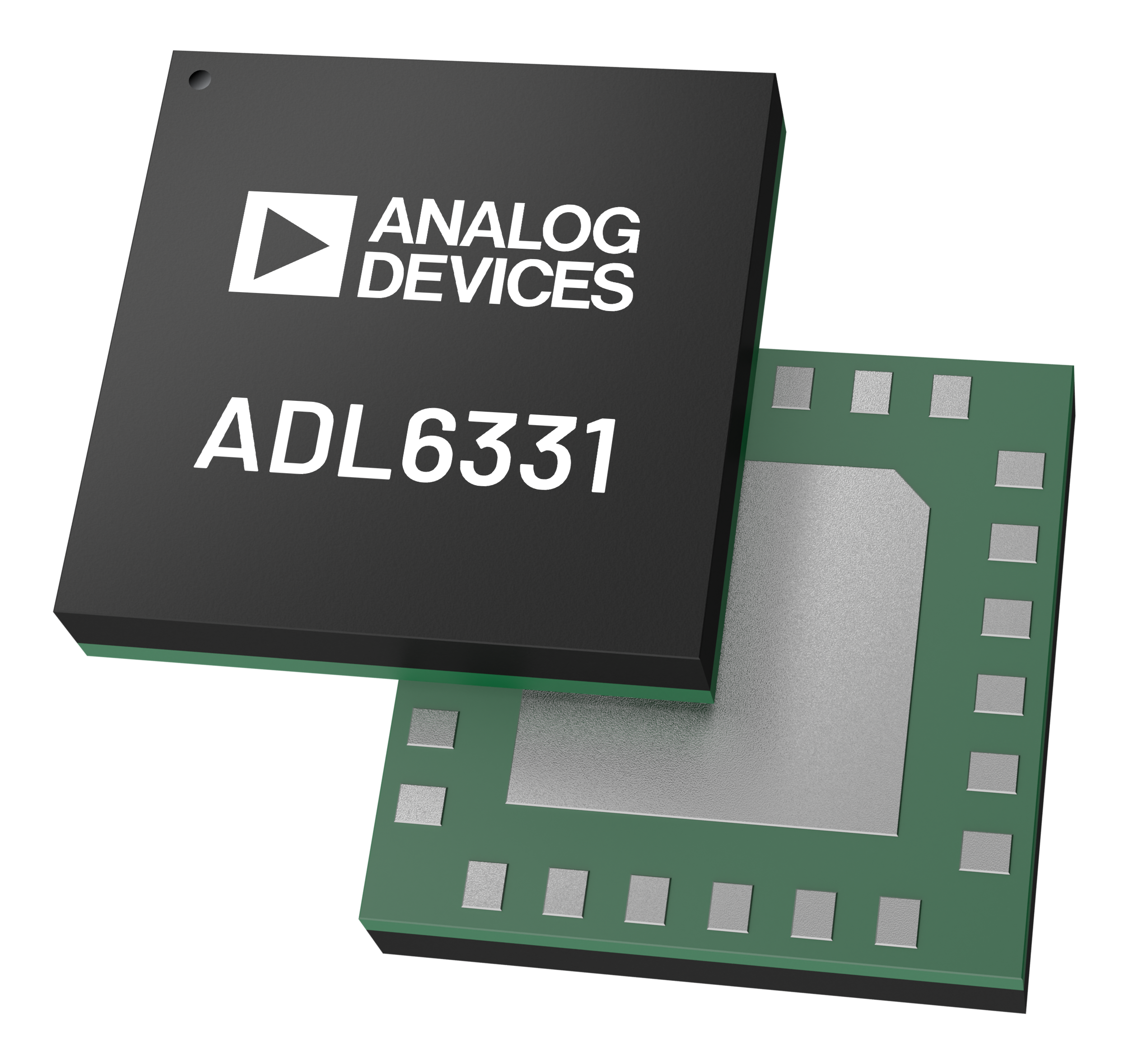

ADI亚德诺 ADL6331 产品介绍
2026-03-09
0次
特性
- 宽带 TxVGA 将 RF-DAC 与波束合成和 PA 连接
- 工作频率范围：0.38 GHz 至 12 GHz，2 种产品型号
- ADL6331-A:0.38 GHz 至 8 GHz
- ADL6331-B:1.0 GHz 至 12 GHz
- 优化 RF-DAC 的共模抑制、偶次谐波和互调
- 50 Ω 差分输入和 50 Ω 单端输出
- 集成宽带射频输出平衡器
- 增益控制范围为 70 dB，步长为 1 dB
- RF DSA 范围：24.0 dB，步长为 1.0 dB
- 每个放大器旁路损耗为 12 dB
- 多个预定义衰减值和旁路放大器级之间的异步切换。
- 4 GHz 时的功率增益：15.1 dB (ADL6331-A), 15.4 dB (ADL6331-B)
- 4 GHz 时的噪声指数：7.5 dB (ADL6331-A), 7.5 dB (ADL6331-B)
- 4GHz 时的 OIP3：31.0 dBm (ADL6331-A)，31.0 dBm（ADL6331-B）
- 4GHz 时的 OIP2：58 dBm (ADL6331-A), 56 dBm (ADL6331-B)
- 4GHz 时的 OP1dB：12.4 dBm (ADL6331-A), 12.0 dBm (ADL6331-B)
- 通过 3/4 线 SPI 完全可编程
- 3.3 V（单电源）
- 24 引脚、4.0 mm x 4.0 mm LGA
产品详情和应用
ADL6331 发射可变增益放大器（TxVGA）提供从 RF 数模转换器（RF DAC）到单端功率放大器（PA）信号链的接口。每个 ADL6331 IC 均由一个平衡-不平衡转换器、两个带旁路衰减器的差分 RF 放大器和一个数字步进衰减器（DSA）组成，以在 24 端子、4.0 mm x 4.0 mm LGA 封装中提供合适的发射器性能。
串行端口接口（SPI）控制可用于配置 RF 信号路径或优化电源电流与性能。
集成式 RF 巴伦用于提供 0.38 GHz 至 8.0 GHz（ADL6331-A）或 1.0 GHz 至 12.0 GHz（ADL6331-B）范围内的单端输出，且具有良好的阻抗匹配。
