ADI亚德诺 ADL6317 产品介绍
2026-03-09
0次
特性
- 提供从 RF DAC、收发器和 SoC 到功率放大器的接口的发射 VGA
- RF 输出频率范围：1500 MHz 至 3000 MHz
- 采用偏置器提供 RF DAC 输出的内部平衡/不平衡转换器
- 使用片内 DAC 时的集成 VVA 衰减范围：20.5 dB
- 2 级高线性度放大器
- RF DSA 衰减范围：15.5 dB，步进分辨率为 0.5 dB
- 50 Ω 差分输入和 50 Ω 单端输出
- 可通过 4 线 SPI 完全编程
- 5 V 单电源
- 38 端子 10.5 mm × 5.5 mm LGA
产品详情和应用

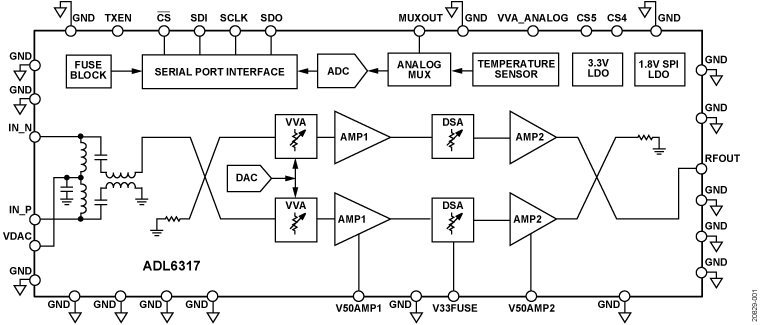

ADL6317 是一款发射可变增益放大器 (VGA)，它可提供从射频数模转换器 (RF DAC)、收发器和片内系统 (SoC) 到功率放大器的接口。集成式平衡/不平衡转换器和混合耦合器可以在 1500 MHz 至 3000 MHz 的频率范围内实现高性能 RF 能力。
为了优化性能与功率水平，ADL6317 包含了电压可变衰减器 (VVA)、高线性度放大器和数字分级衰减器 (DSA)。集成到 ADL6317 中的所有套件都可以通过 4 线串行端口接口 (SPI) 进行编程。
ADL6317 采用高级硅锗 (SiGe)、双极互补金属氧化物半导体 (BiCMOS) 工艺制成。
应用
- FDD/TDD 宽带通信系统中的 2G/3G/4G/长期演进 (LTE)
