特性

• 具有独立增益控制的双通道
  以dB为单位的线性增益响应
• 两种增益范围
  AD600：0 dB至40 dB
  AD602：-10 dB至+30 dB
• 精确绝对增益：±0.3 dB
• 低输入噪声：1.4 nV/√Hz
• 低失真：-60 dBc THD(±1 V输出)
• -3 dB带宽：DC至35 MHz
• 稳定的群延迟：±2 ns
• 低功耗：每个放大器125 mW（最大值）
• 每个放大器均具有信号选通功能
• 驱动高速ADC
• 提供符合MIL-STD-883标准及DESC的版本

产品详情和应用

AD600/AD602均为双通道、低噪声、可变增益放大器，并针对超声成像系统应用进行了优化，但同样适用于任何要求精确增益、低噪声、低失真和宽带宽的应用。每个独立通道均提供0 dB至+40 dB(AD600)/-10 dB至+30 dB(AD602)增益。AD602的增益较低，可改善输出的信噪比(SNR)。不过，两款产品均具有相同的1.4 nV/√Hz输入噪声谱密度。dB增益与控制电压成正比关系，经过精密校准，而且不随电源电压和温度而变化。

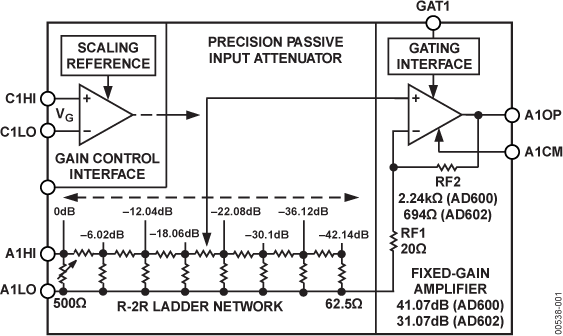

为实现高难度的性能目标，ADI公司开发出一种专有电路形式X-AMP®。X-AMP的每个通道均含有0 dB至-42.14 dB可变衰减器，后接高速固定增益放大器。这样，放大器永远不必处理较大输入，并且还可以利用负反馈来精确定义增益和动态范围。衰减器以7级R-2R梯形网络的形式实现，具有经激光调整至±2%的100Ω输入电阻。触点之间的衰减为6.02 dB，增益控制电路提供这些触点之间的连续插值，由此便可获得以dB为单位的线性控制功能。

增益控制接口为完全差分接口，提供约15 MΩ的输入电阻以及由内部基准电压定义的32 dB/V(即31.25 mV/dB)比例因子。此接口的响应时间不到1 µs。每个通道还具有独立的选通设置，可以选择性阻止信号传输，并将直流输出电平设置在输出地电压的数毫伏范围以内。选通控制输入为TTL/CMOS兼容。

AD600的最大增益为41.07 dB，AD602的最大增益为31.07 dB；两种型号的-3 dB带宽标称值均为35 MHz，基本上与增益无关。1 V均方根输出和1 MHz噪声带宽的SNR典型值为76 dB(AD600)/86 dB(AD602)。在100 kHz至10 MHz范围内，振幅响应平坦度为±0.5 dB；超出此频率范围时，这些增益设置的群延迟变化幅度均小于±2 ns。

每个放大器通道均可以驱动100 Ω负载阻抗，且失真较低。例如，进入500 Ω负载的额定峰值输出最小值为±2.5 V；进入100 Ω负载为±1 V。对于采用5 pF分流的200 Ω负载，10 MHz、±1 V正弦输出的总谐波失真典型值为-60 dBc。

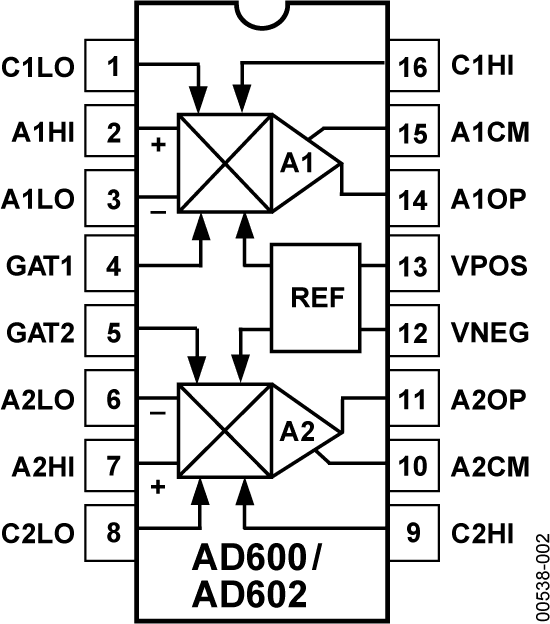

AD600J/AD602J的额定工作温度范围为0°C至70°C，采用16引脚PDIP (N)和16引脚SOIC封装。AD600A/AD602A的额定工作温度范围为-40℃至+85℃，采用16引脚CERDIP (Q)和16引脚SOIC封装。AD600S/AD602S的额定工作温度范围为-55℃至+125℃，采用16引脚CERDIP (Q)封装，符合MIL-STD-883标准。AD600S/AD602S也满足DESC SMD 5962-94572标准。

AD600 – 增益范围：0 dB至40 dB

AD602 – 增益范围：-10 dB至+30 dB
