特性

• 低噪声前置放大器(PrA)
• 电压噪声 = 1.3 nV/√Hz(典型值)
• 电流噪声 = 2.4 pA/√Hz(典型值)
• NF = 7 dB (RS = RIN = 50 Ω)
• 单端输入：VIN 最大值 = 625 mV 峰峰值
• 有源输入匹配
• 输入信噪比(噪声带宽 = 20 MHz)= 92 dB
• VGA
  差分输出
  VOUT最大值 = 5 V峰峰值，R_L = 500 Ω差分
  增益范围(8 dB输出增益步进)
  低增益模式：−10 dB至+38 dB
  高增益模式：−2 dB至+46 dB
  精确线性dB增益控制
• 欲了解更多特性，请参考数据手册

产品详情和应用

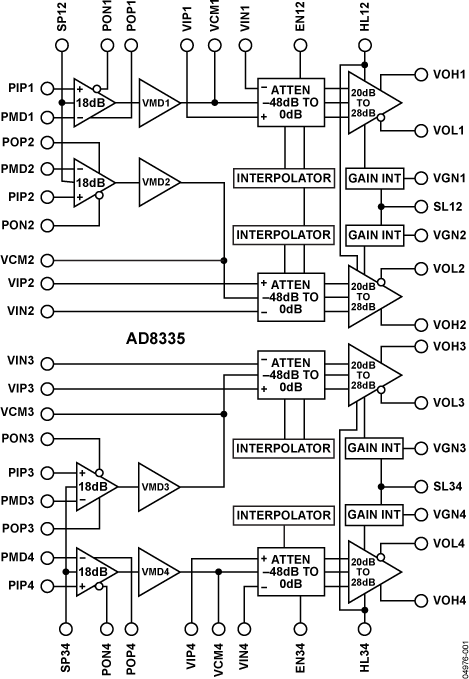

AD8335是一款四通道可变增益放大器(VGA)，内置低噪声前置放大器，适合对成本和功耗敏感的应用。每个通道均提供48 dB增益范围、完全差分信号通道、有源输入前置放大器匹配以及用户可选的最大增益46 dB和38 dB，并且每个通道均具有单独的增益控制。

前置放大器(PrA)具有×8 (18.06 dB)单端至差分增益，接受不大于625 mV峰峰值的输入信号。在最大增益时，前置放大器噪声为1.2 nV/√Hz，前置放大器与VGA合并折合到输入端电压噪声为1.3 nV/√Hz。

假设噪声带宽(NBW)为20 MHz，奈奎斯特频率为40 MHz，则输入信噪比(SNR)为92 dB。引脚HLxx利用1 V 峰峰值或2 V 峰峰值满量程(FS)输入，优化10位和12位ADC的输出信噪比。

通道1和通道2通过引脚EN12启用，通道3和通道4通过引脚EN34启用。对于只需要VGA的应用，可以将前置放大器关断，从而显著降低功耗。

AD8335采用64引脚架构芯片级封装(9 mm × 9 mm)，额定温度范围为−40°C至+85°C工业温度范围。

应用

数据手册，Rev. A,08/2008
