特性

• 模拟可变增益范围：-12 dB至+22 dB
• 线性dB调整比例：37.5 dB/V
• 3 dB带宽：800 MHz (V^GAIN= 0.5 V)
• 集成均方根检测器
• P1dB：16 dBm (140 MHz)
• 输出IP3：33 dBm (140 MHz)
• 最大增益时的噪声系数：9.5 dB (140 MHz)
• 输入和输出阻抗：50 Ω
• 单电源供电：4.5 V至5.5 V

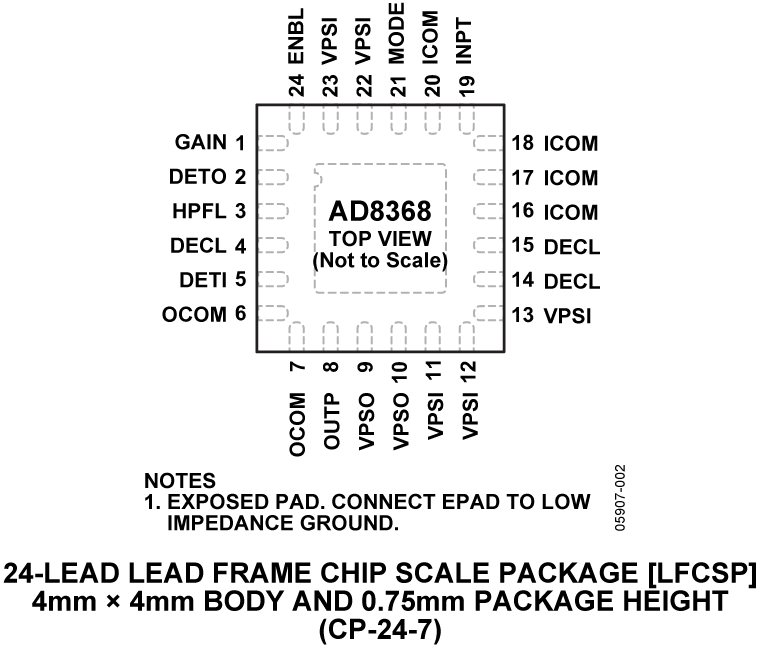

• 符合RoHS标准，24引脚LFCSP封装

产品详情和应用

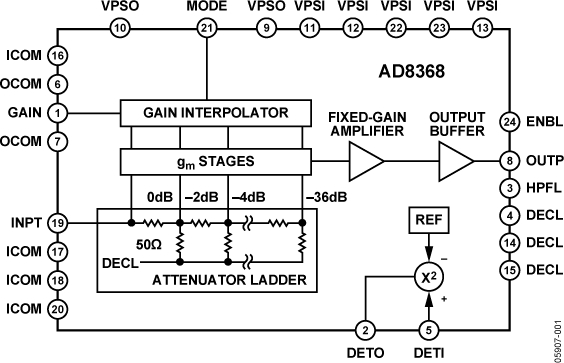

AD8368是一款内置模拟线性dB增益控制功能的可变增益放大器(VGA)，可以在低频至800 MHz频率范围内工作。由于采用ADI公司的X-AMP®架构，这种创新技术可实现高性能可变增益控制，因此该器件具有出色的增益范围、一致性和平坦度。

−12 dB至+22 dB增益范围可以按照37.5 dB/V精确调整，一致性误差极小。AD8368的3 dB带宽标称值为800 MHz，其与增益设置无关。在140 MHz、最大增益时，OIP3为33 dBm。输出本底噪声为−143 dBm/Hz，最大增益时的相应噪声系数为9.5 dB。单端输入和输出阻抗标称值为50 Ω。

通过将引脚MODE拉至正电源电压或地电压，AD8368的增益可分别设定为增益控制电压的增函数或减函数。当引脚MODE被拉至高电平时，AD8368将作为增益增加的典型VGA工作。

通过将引脚MODE接地并使用片上均方根检测器，AD8368可以配置为具有RSSI的完整自动增益控制(AGC)系统。输出功率与内部默认设置电平63 mV 均方根值（−11 dBm以50 Ω为基准）精确一致，与波形的波峰因素无关。由于在DETI上可以获得非专用检测器输入，因此在最大34 dB输入功率范围内，AGC环路可以决定AD8368输出或信号链任何点的电平。此外，将输出信号作用于检测器之前，通过减小输出信号可以提高设置电平。

AD8368采用4.5 V至5.5 V电源供电，功耗为60 mA。将引脚ENBL接地即可进入完全省电状态，此时功耗小于3 mA。AD8368采用ADI公司的专有SiGe SOI互补双极性IC工艺制造，提供24引脚LFCSP封装，工作温度范围为−40°C至+85°C工业温度范围。应用电路板也可提供。

应用

数据手册, Rev. B, 09/2008
