特性

• 单芯片IC实现完备的信号调理
  • 提供放大、校准、温度补偿
  • 可配合输出灵敏度从1mV/V至200mV/V的传感器使用
  • 45V过压保护
  • 45V反向电压保护
• 高精度补偿，降低后端电路复杂性
  • 全模拟信号通路
  • 16位失调、量程校准分辨率
  • 片内查找表支持多点温度校准
• 支持电流桥和电压桥激励
• 85µs快速阶跃响应
• 传感器故障检测
• 简单的PCB布局
• 单引脚数字编程
• 无需外部调整元件

产品详情和应用

MAX1454是一款针对汽车应用设计的高集成度模拟传感器信号调理器。器件具有放大、校准和温度补偿功能，可以逼进传感器固有的可重复指标。数字调整输出时，全模拟信号通道不会在输出通路引入量化噪声。集成16位DAC对信号失调、量程进行校准，使传感器产品能够真正实现互换性。

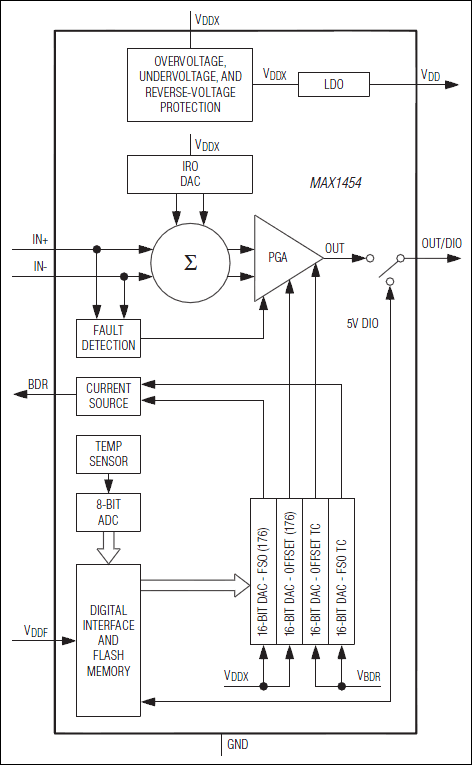

器件内部包含可编程传感器激励、32级可编程增益放大器(PGA)、2K x 8位内部闪存、四个16位DAC、一个内部温度传感器。除失调、量程补偿外，器件还利用失调温度系数(TC)和量程温度系数(FSO TC)分别进行温度补偿，在提供灵活性的同时降低了生产成本。

器件采用16引脚TSSOP封装，工作在汽车AEC-Q100 1级要求的-40°C至+125°C温度范围。

应用

• 湿度传感器
• 压力校准与控制
• 压力传感器
• 电阻性传感器
• 应变仪
