特性

• 超低噪声前置放大器
  电压噪声 = 0.74 nV/√Hz
  电流噪声 = 2.5 pA/√Hz
• 3 dB带宽： 100 MHz
• 低功耗： 每通道145 mW
• 宽增益范围，内置可编程后置放大器
  -4.5 dB至+43.5 dB
  +7.5 dB至+55.5 dB
• 低输出参考噪声
  48 nV/√Hz典型值
• 有源输入阻抗匹配
• 针对10位/12位ADC优化
• 可选的输出箝位电平
• 采用5 V单电源供电
• 采用引脚架构芯片级封装

产品详情和应用

AD8332是一款双通道、超低噪声、线性dB可变增益放大器(VGA)，针对超声系统应用进行了优化，可以用作低噪声可变增益元件，频率最高为120 MHz。

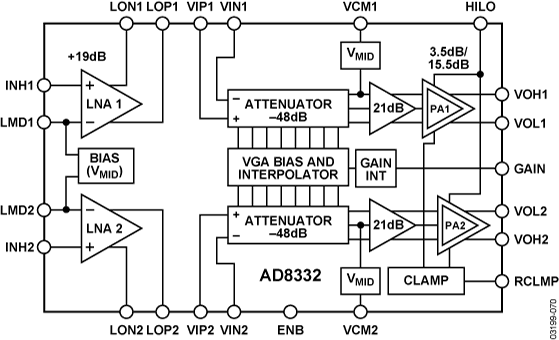

各通道内置一个超低噪声前置放大器(LNA)、一个48 dB增益范围的X-AMP® VGA以及一个具有可调输出限制功能的可选增益后置放大器。LNA增益为19 dB，具有单端输入和差分输出。LNA输入阻抗可以利用一个电阻来调节，以便与信号源相匹配，且不影响噪声性能。

VGA的48 dB增益范围使这些器件适合各种不同的应用。带宽在整个增益范围内可保持出色的一致性。对于40 mV至1 V范围内的控制电压，增益控制接口可提供精确的50 dB/V线性dB调整。通过工厂调整可确保器件间及通道间具有出色的增益匹配特性。差分信号路径提供出色的二次和三次失真性能及低串扰。

AD8332的工作温度范围为-40℃至+85℃，采用28引脚TSSOP和32引脚LFCSP两种封装。

AD8332为双通道版本，AD8331为单通道版本，AD8334为四通道版本。

应用

• 超声和声纳时间增益控制
• 高性能AGC系统
• I/Q信号处理
• 高速ADC驱动器
