特性

产品详情和应用

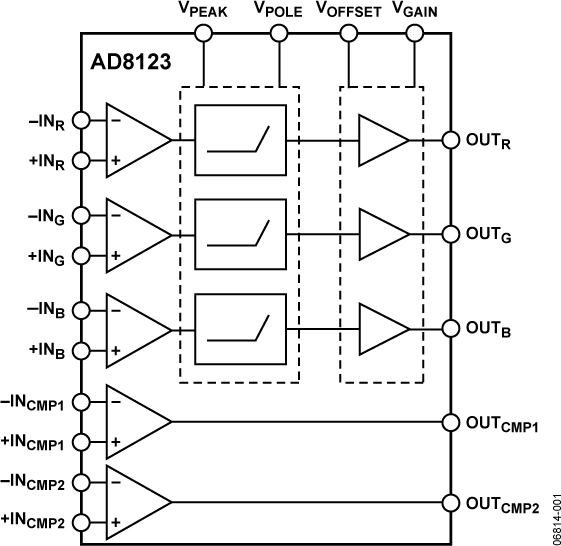

AD8123是一款三通道、高速、差分接收器和均衡器，可以补偿最长300米UTP和同轴电缆的传输损耗。它集合了多种增益级，能够最接近电缆的反转频率响应。该器件内部的逻辑电路控制各增益级的增益功能，从而能在中短电缆上实现较低噪声。这种技术不仅能优化低噪声、中短距离应用的电缆性能，同时能提供长电缆均衡（最长达300米）所需的高增益带宽。各通道均具有高阻抗差分输入端，非常适合与电缆直接接口。

AD8123具有三个控制引脚，用来提供较佳电缆补偿；另外还有一个输出偏移调整引脚。两个电压控制引脚用来针对不同的电缆长度提供适当的补偿：V_PEAK 引脚控制高频峰值的量，V_GAIN 脚调整宽带平坦增益，以补偿低频扁平电缆的损耗。

为进一步提高灵活性，可以利用可选极点调整引脚V_POLE来移动极点位置，从而补偿不同大小和类型的电缆，以及不同电缆和/或均衡器之间的偏差。通过V_OFFSET 引脚可以调整输出端的直流电压，从而提高直流耦合系统的灵活性。

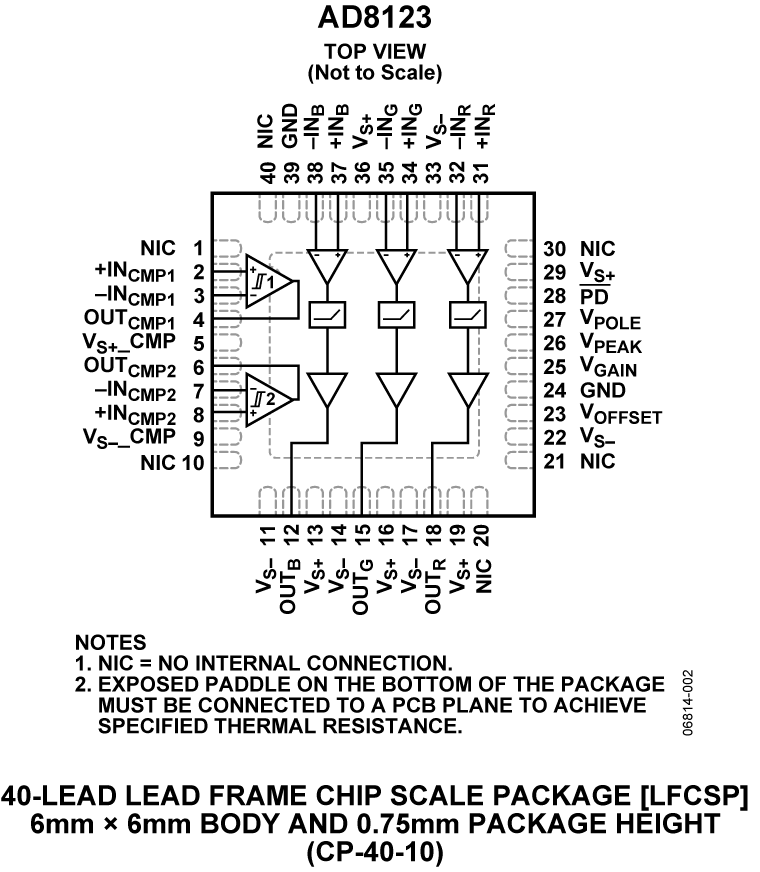

AD8123采用6 mm × 6 mm、40引脚LFCSP封装，额定工作温度范围为−40°C至+85°C。

应用

数据手册, Rev. A, 11/07
