特性

• 单端至差分转换
• 低失真(V_O, _dm = 40 V p-p)
  • −99 dBc HD (100 kHz)
• 折合到差分输出端的噪声低：12 nV/√Hz
• 高输入阻抗：11 MΩ
• 固定增益：2
  • 无需外部增益元件
• 折合到输出端的失调电压低：1.1 mV（最大值）
• 低输入偏置电流：3.5 μA（最大值）
• 宽电源电压范围
  • 5 V至26 V
  • 可产生超过40 V p-p的差分输出信号
• 高速
  • 38 MHz、−3 dB带宽（0.2 V p-p差分输出）
• 快速建立时间：
  • 200 ns（建立至0.01%，12 V步进，±5 V电源）
• 禁用特性
• 提供节省空间的散热增强型封装
  • 8引脚、3 mm × 3 mm LFCSP封装
  • 8引脚SOIC
• 低供电电流：I_S = 10 mA（±12 V电源）

产品详情和应用

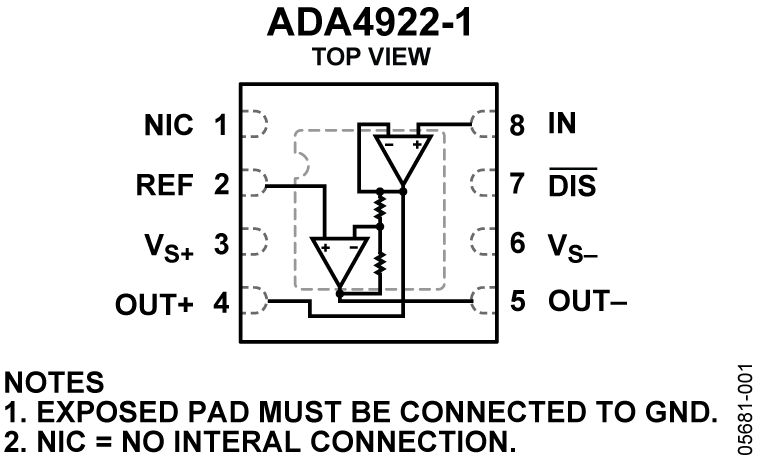

ADA4922-1是一款差分驱动器，用于输入范围最大为±20 V的16位至18位模数转换器(ADC)。它可以配置为易于使用的单端至差分放大器，无需外部元件就能驱动ADC。同时提供驱动最高18位分辨率ADC所需的低失真和高信噪比(SNR)等重要特性。

ADA4922-1具有宽电源电压范围(5 V至26 V)、高输入阻抗和数值为2的固定差分增益，可用于驱动工业仪器仪表等各种应用中的ADC。

ADA4922-1采用ADI公司专有的第二代XFCB工艺制造，使放大器可以在高电源电压条件下实现出色的噪声和失真性能。

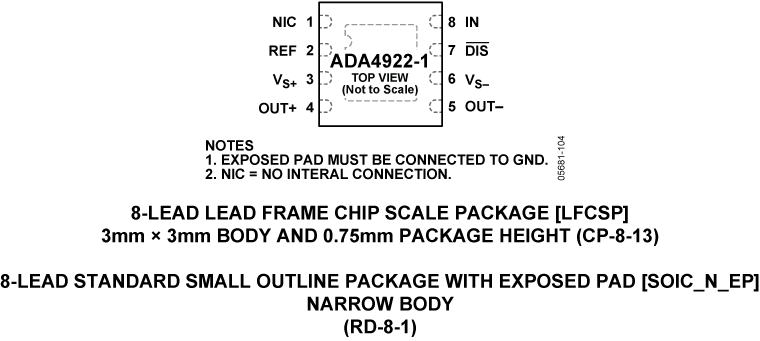

ADA4922-1提供8引脚3 mm × 3 mm LFCSP和8引脚SOIC两种封装。两种封装均配有裸露焊盘，可提高散热效率。ADA4922-1的额定工作温度范围为−40°C至+85°C扩展工业温度范围。

应用

• 高压数据采集系统
• 工业仪器仪表
• 频谱分析
• 自动测试设备
• 医疗仪器
