特性

• 完全差分
• 低噪声
  • 2.25 nV/√Hz
  • 2.1 pA/√Hz
• 低谐波失真
  • SFDR：98 dBc (1 MHz)
  • SFDR：85 dBc (5 MHz)
  • SFDR：72 dBc (20 MHz)
• 高速
  • 3 dB带宽：410 MHz (G = 1)
  • 800 V/µs压摆率
  • 0.01%建立时间：45 ns
• 69 dB输出平衡(1 MHz)
• 80 dB直流CMRR
• 低失调：±0.5 mV（最大值）
• 低输入失调电流：0.5 µA（最大值）
• 差分输入和输出
• 差分转差分或单端转差分操作
• 轨到轨输出
• 可调输出共模电压
• 宽电源电压范围：5 V至12 V
• 提供小型SOIC和8引脚LFCSP两种封装

产品详情和应用

AD8139是一款超低噪声、高性能差分放大器，提供轨到轨输出。它具有低噪声、高SFDR和宽带宽特性，因而成为驱动最高18位分辨率ADC的理想之选。AD8139应用简便，内部共模反馈架构允许通过在一个引脚上施加电压来控制输出共模电压。内部反馈环路也可提供出色的输出平衡，并能抑制偶数阶谐波失真积。利用AD8139很容易实现完全差分和单端至差分增益配置。由四个电阻组成的简单外部反馈网络决定放大器的闭环增益。

AD8139采用ADI公司专有的第二代XFCB工艺制造，可实现低失真特性，输入电压噪声仅为2.25 nV/√Hz。

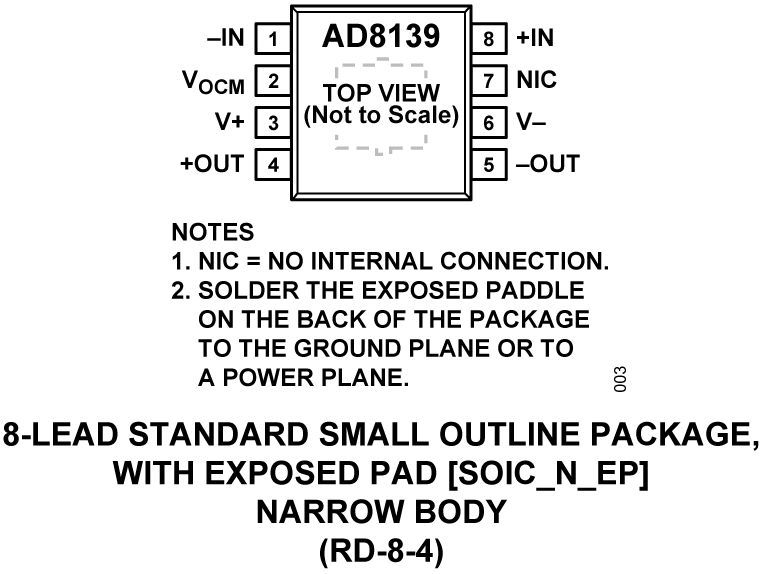

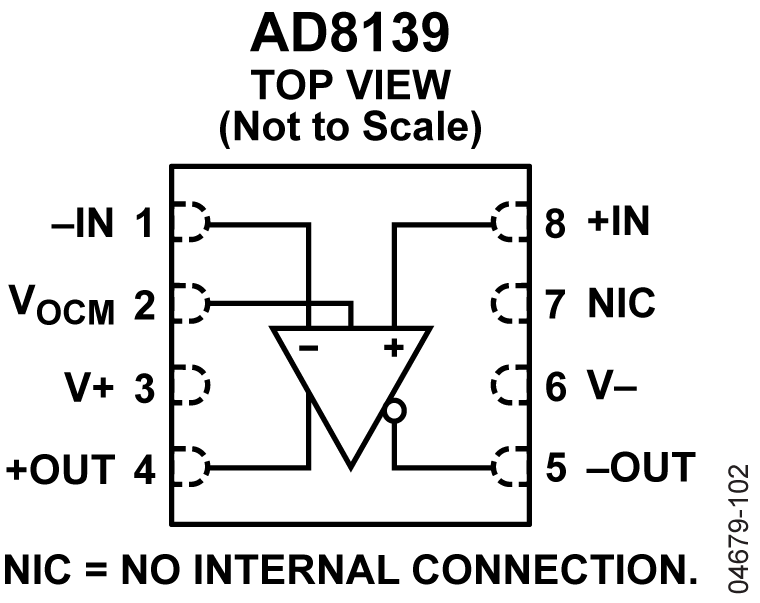

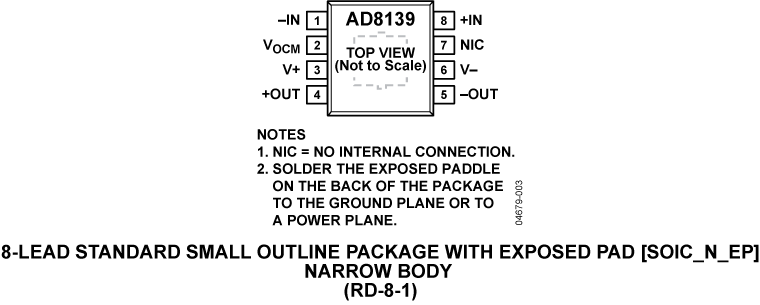

AD8139提供8引脚SOIC封装，底部有裸露焊盘(EP)，采用3 mm x 3 mm LFCSP封装，额定工作温度范围为-40°C至+125°C。

应用

• 最高18位分辨率的ADC驱动器
• 单端至差分转换器
• 差分滤波器
• 电平转换器
• 差分PCB驱动器
• 差分电缆驱动器
