特性

• 高速：500 MHz，2000 V/µs(G = 1)，V_o = 2 V峰峰值
• 0.1 dB平坦度带宽：100 MHz (G = 1)
• 高共模抑制比(CMRR)：69 dB (10 MHz)
• 高差分输入阻抗：1 MΩ
• 宽输入共模范围：±3.8 V(±5 V电源)
• 片内增益设置电阻
  可针对增益1或2进行配置
• 0.01%快速建立时间： 15 ns
  2 V p-p
• 折合到输入端的低噪声：
  13 nV/√Hz
• 禁用特性
• 小型封装： 32引脚
  5 mm x 5 mm LFCSP
• 通过AEC-Q10认证(AD8145W)

产品详情和应用

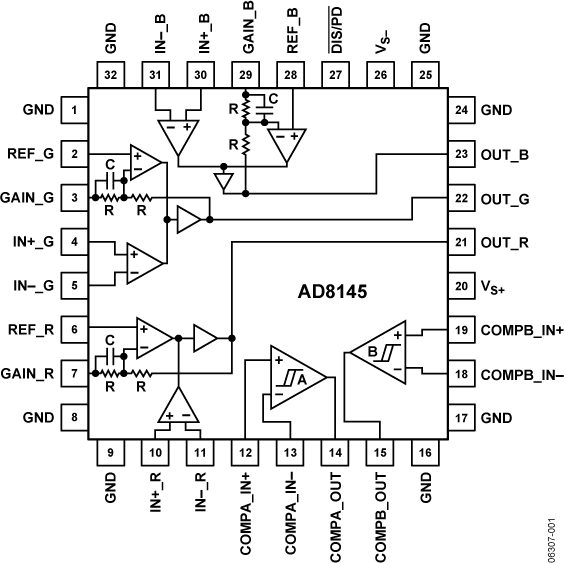

AD8145是一款三路、低成本、差分至单端接收器，专为通过双绞线电缆或差分印刷电路板迹线接收红绿蓝(RGB)视频信号而设计，也可用于接收任何类型的模拟信号或进行高速数据传输，还内置两个具有迟滞特性的辅助比较器，可以用来解码在接收共模电压下编码的视频同步信号，以便接收数字信号，或用作通用型比较器。AD8145可与三路、差分驱动器AD8133或AD8134配合使用，为通过5类UTP电缆传输RGB信号应用（包括KVM）提供完整的低成本解决方案。

AD8145具有出色的共模抑制比(10 MHz时为69 dB)，因而可以在高噪声环境中使用低成本的无屏蔽双绞线电缆。

通过将每个通道的GAIN_x引脚连接到对应的输出(G = 1)或连接到基准电压(G = 2)（通常接地），AD8145可配置为差分至单端增益1或2。

每个通道上提供REF_x输入，允许设计人员对输出信号进行电平转换。

AD8145W为汽车应用级产品，已通过AEC-Q100汽车应用认证。 更多详情参见"汽车应用级产品"部分。

AD8145采用5 mm × 5 mm、32引脚LFCSP封装，工作温度范围为-40℃至+105℃扩展工业温度范围。
