• 1.3GHz -3dB 带宽
• 10V/V 的固定增益 (20dB)

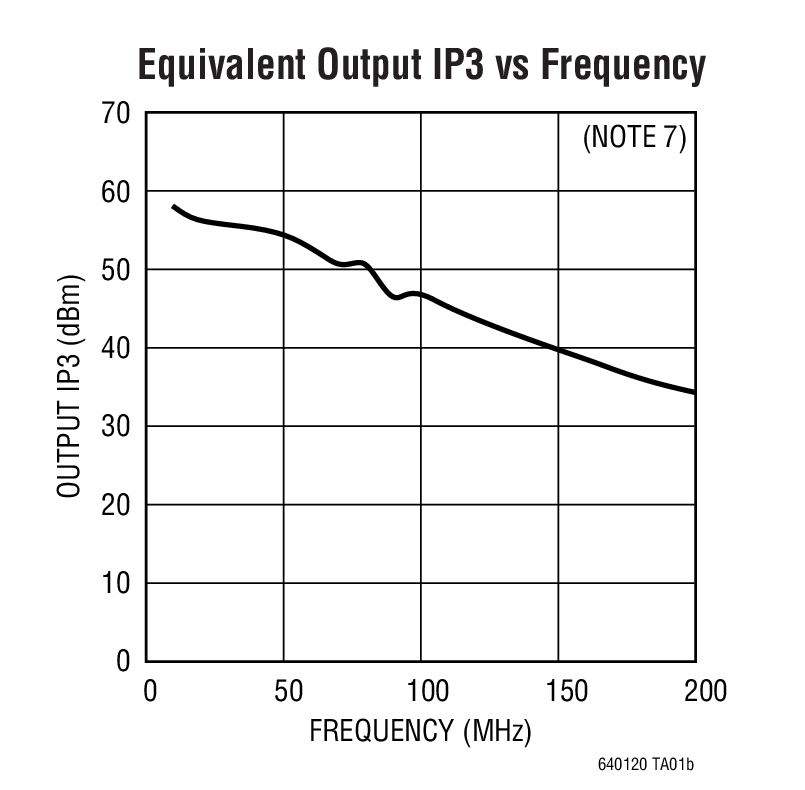

• 在 70MHz 频率条件下实现 -93dBc IMD₃ (等效 OIP₃ = 50.5dBm)
• 在140MHz 频率条件下实现 -74dBc IMD₃ (等效 OIP₃ = 41dBm)
• 内部运算放大器噪声为 1nV/√Hz
• 总输入噪声为 2.1nV/√Hz
• 噪声系数为 6.2dB
• 差分输入和输出
• 200Ω 输入阻抗
• 电源电压范围为 2.85V 至 3.5V
• 电源电流为 50mA (150mW)
• 可调输出共模电压：1V 至 1.6V
• DC 或 AC 耦合操作
• 最大差分输出摆幅为 4.4V_P-P

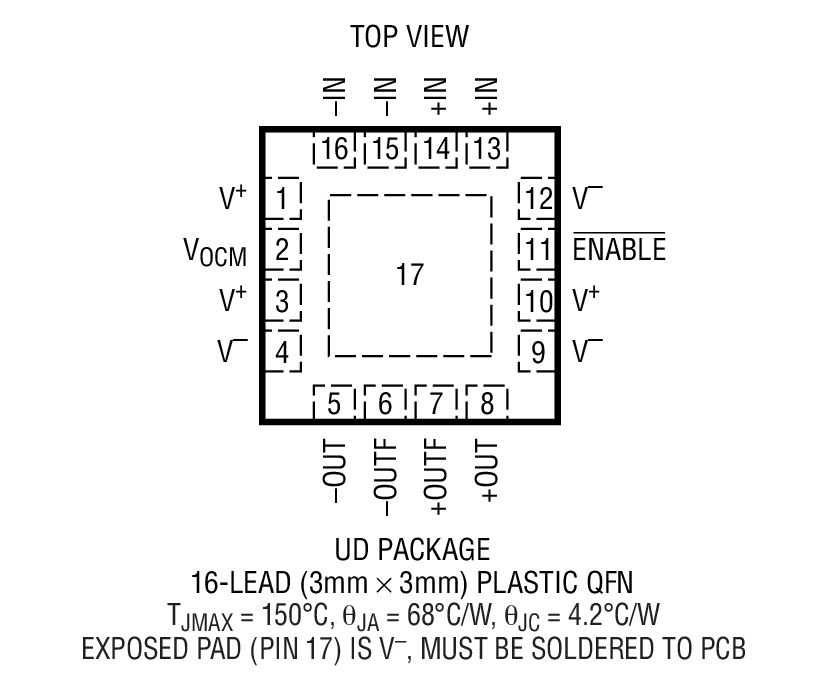

• 小外形 16 引脚 3mm x 3mm x 0.75mm QFN 封装

产品详情和应用

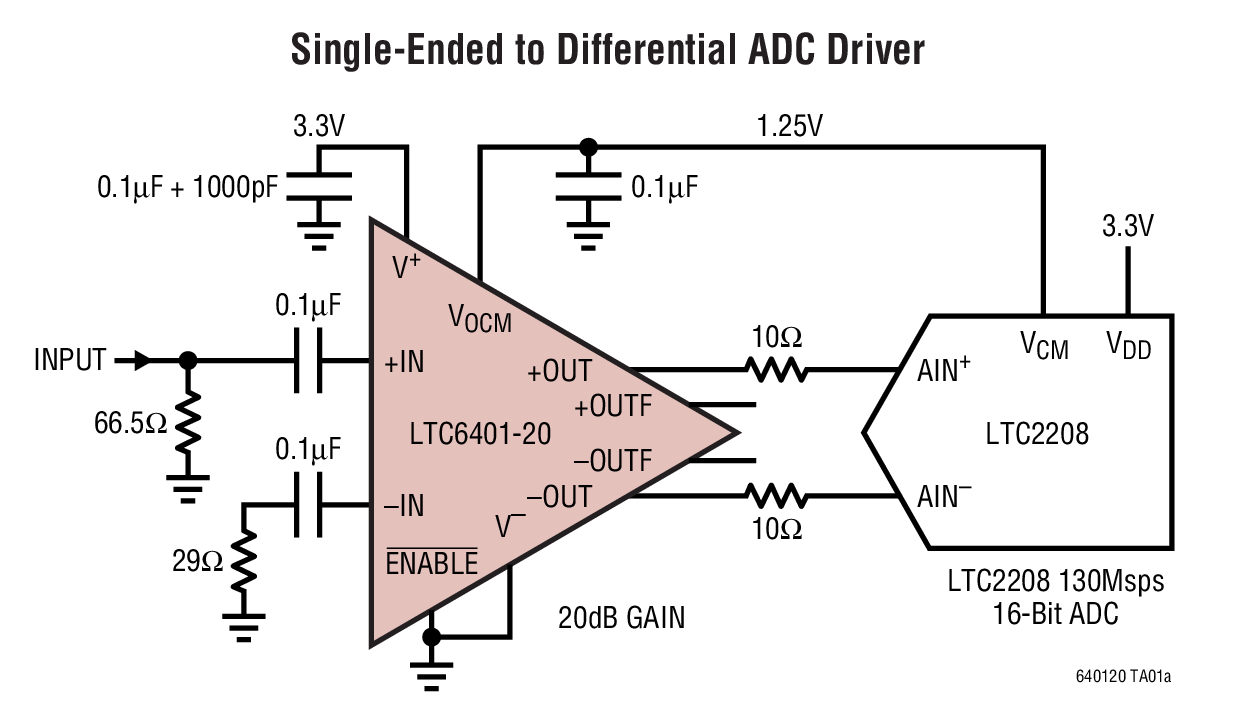

LTC^®6401-20 是一款用于处理 DC 至 140MHz 信号的高速差分放大器。该器件专为以低噪声和低失真的方式驱动 12位、14 位和 16 位 ADC 而设计，但也可以用作一个通用型宽带增益部件。

LTC6401-20 具有上佳的易用性，且所需的支持电路极少。输出共模电压采用一个与输入无关的外部引脚来设定，免除了在许多应用中增设变压器或 AC 耦合电容器的需要。增益在内部固定于 20dB (10V/V)。

与采用IF增益部件和变压器的其它替代解决方案相比，LTC6401-20 节省了占用空间和功率。LTC6401-20 采用紧凑型 16 引脚 3mm x 3mm QFN 封装，工作温度范围为 -40°C 至 85°C。
