特性

• 单端至差分转换器
• 出色的线性度
  • 失真：-110 dBc(100 kHz，V_Odm = 2 V峰值)
• 低噪声：10.2 nV/√Hz(折合到输出端，G = 2)
• 极低功耗：2.2 mA(3 V电源)
• 高输入阻抗：24 MΩ
• 用户可调增益
• 高速：−3 dB带宽(G = +2)：31 MHz
• 0.005%快速建立时间：300 ns(2 V步进)
• 低失调：0.8 mV（最大值）（折合到输出端，G = 2）
• 轨到轨输出
• 禁用特性
• 宽电源电压范围：2.7 V至12 V

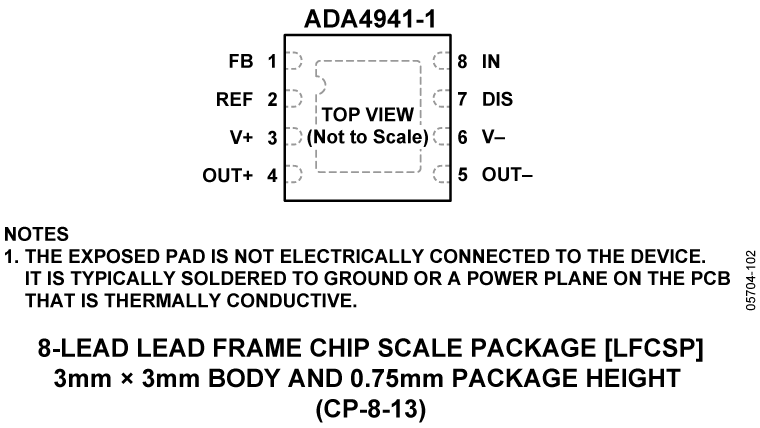

• 提供节省空间的封装：3 mm × 3 mm LFCSP

产品详情和应用

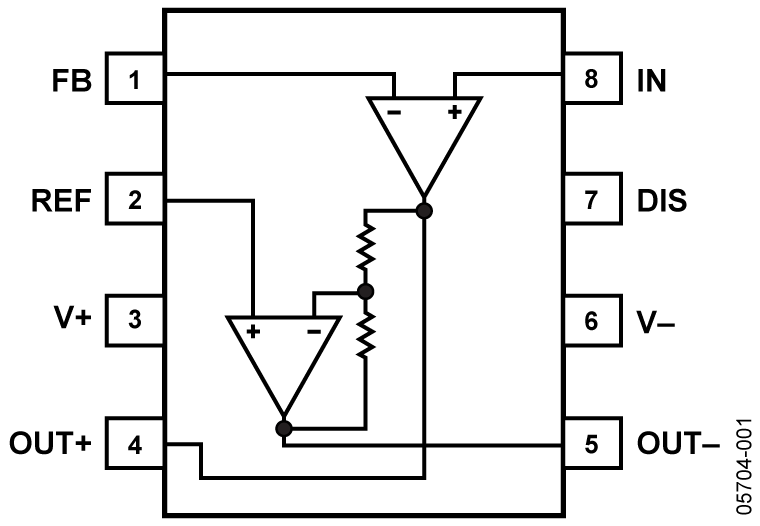

ADA4941-1是一款低功耗、低噪声差分驱动器，用于驱动功耗敏感系统中最高18位的模数转换器(ADC)。它采用易于使用的单端转差分配置，无需外部元件就能获得增益为2的配置，增加电阻反馈网络便可实现大于2的增益，同时提供驱动高分辨率ADC所需的低失真和高信噪比(SNR)等重要特性。

ADA4941-1具有宽输入电压范围（采用5 V单电源时0 V至3.9 V）、轨到轨输出、高输入阻抗和用户可调增益，可用于驱动包括电池供电设备和单电源数据采集系统等各种低功耗应用中的单电源、差分输入ADC。

非常适合驱动AD7687、AD7690和AD7691等16位和18位PulSAR^® ADC。它采用ADI公司的专有第二代超快速互补双极性(XFCB)工艺制造，使放大器可以在低电源电流条件下实现18位性能。

提供8引脚小型LFCSP封装和8引脚标准SOIC封装，额定工作温度范围为-40°C至+125℃扩展工业温度范围。

应用

• 单电源数据采集系统
• 仪器仪表
• 过程控制
• 电池供电系统
• 医疗仪器
