ADI亚德诺 AD8148 产品介绍
2026-03-09
0次
特性
- 三路高速完全差分驱动器
−3 dB、2 V峰峰值带宽(AD8146/AD8148)：
700 MHz
−3 dB、2 V峰峰值带宽(AD8147)：600 MHz
0.1 dB、2 V峰峰值带宽：200 MHz
压摆率：3000 V/µs - 固定增益
(AD8146/AD8147：G = 2，AD8148：G = 4) - 差分或单端输入至差分输出可以用作差分至差分接收器
- 驱动1条或2条100 Ω UTP电缆
- 可调输出共模电压(AD8146)
- 内部共模反馈网络
输出平衡误差：-50 dB (50 MHz) - 片内共模同步编码(AD8147/AD8148)
- 用于线路隔离的输出下拉特性
- 低功耗：57 mA(5 V，3个驱动器，AD8146)
- 宽电源电压范围：+5 V至±5 V
- 提供4 mm x 4 mm小型LFCSP封装
产品详情和应用

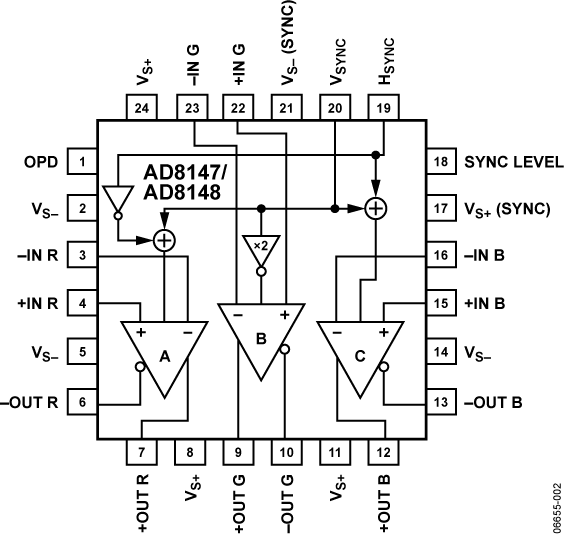

AD8146/AD8147/AD8148均为三路、高速、差分或单端输入至差分输出驱动器。AD8146和AD8147具有2倍的固定增益，AD8148具有4倍的固定增益。三款器件均专为最高分辨率分量视频信号而设计，但也可用于在5类UTP电缆或差分印刷电路板(PCB)传输线路上传输任何类型的模拟信号或高速数据。
这些器件可以配合三路差分至单端接收器AD8145和交叉点开关AD8117 使用，以便获得能够支持UXGA或1080p信号的视频分配系统。
这些驱动器采用ADI公司的第二代XFCB双极性工艺制造，具有700 MHz大信号带宽和快速压摆率。三者均具有内部共模反馈特性，在50 MHz时可提供于-60 dB达成的输出幅度和相位匹配平衡，能够抑制偶数阶谐波并使辐射电磁干扰(EMI)降至最小。
AD8146各输出的共模电压可以设置为任何电平，以便在共模电压上传输信号。AD8147和AD8148可在输出的共模电压下对垂直和水平同步信号进行编码。输出均可独立地设置为低压状态，以便配合串联二极管进行线路隔离，方便在同一双绞线电缆上进行差分多路复用。

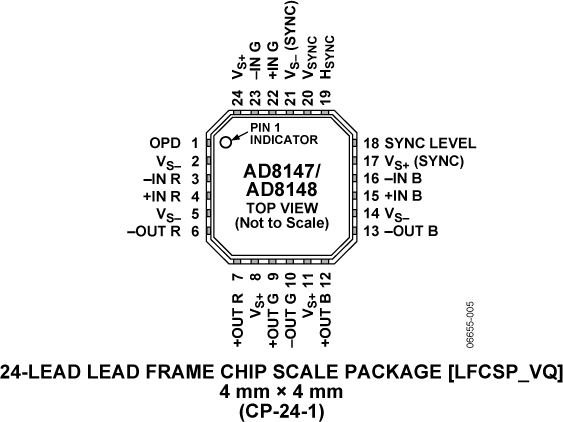

AD8146/AD8147/AD8148采用24引脚LFCSP封装，工作温度范围为−40℃至+85℃。
应用
- QXGA或1080p视频传输
- KVM网络
- 无屏蔽双绞线(UTP)视频传输
- 差分信号多路复用
