AD8476

量产

低功耗、单位增益全差分放大器和ADC驱动器

ADI亚德诺 AD8476 产品介绍
2026-03-09 0次

特性


  • 极低功耗
    - 电源电流:330 μA
  • 全差分或单端输入/输出
  • 差分输出设计用于驱动精密ADC
    - 驱动开关电容和Σ-Δ型ADC
    - 轨到轨输出
  • VOCM引脚调整输出共模电压
  • 最高超过电源电压18 V的过压保护
  • 高性能
    - 适合驱动16位、最高250 kSPS的转换器
    - 输出噪声:39nV/√Hz
    - 增益漂移:1 ppm/°C
    - 输出失调电压:200 µV(最大值)
    - 压摆率:10 V/μs
    - 带宽:5 MHz
  • 单电源供电:3 V至18 V
  • 双电源供电:±1.5 V至±9 V

产品详情和应用

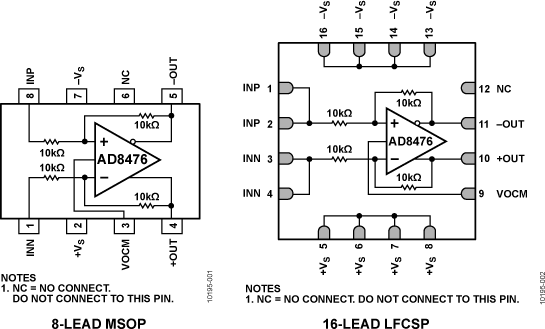

AD8476是一款功耗极低的全差分精密放大器,集成用于单位增益的增益电阻。它非常适合用作驱动低功耗、高性能ADC的单端转差分或差分转差分放大器。用户可利用内部共模反馈环路调整输出共模电压,使AD8476输出与ADC的输入相匹配。内部反馈环路也可提供出色的输出平衡,并能抑制偶数阶谐波失真产物。

轨到轨输出提供最大的动态范围,可与许多不同的信号电平接口。AD8476还提供过压保护功能,在采用5 V单电源供电的同时,器件能够耐受最高±18 V的工业输入电压。

AD8476适合与SAR型、Σ-Δ型和流水线型转换器一起工作。高电流输出级使它能以极小的误差驱动许多ADC的开关电容前端电路。

不同于市面上的许多差分放大器,AD8476是一款高精度放大器。其最大输出失调电压为200 μV,输出噪声为37 nV/√Hz,总谐波失真为-120 dB (10 kHz),能够很好地配合低功耗、高精度转换器工作。

考虑到其低功耗和高精度特性,压摆增强的AD8476具有出色的速度,能够建立至16位精度进行250 kSPS采集。

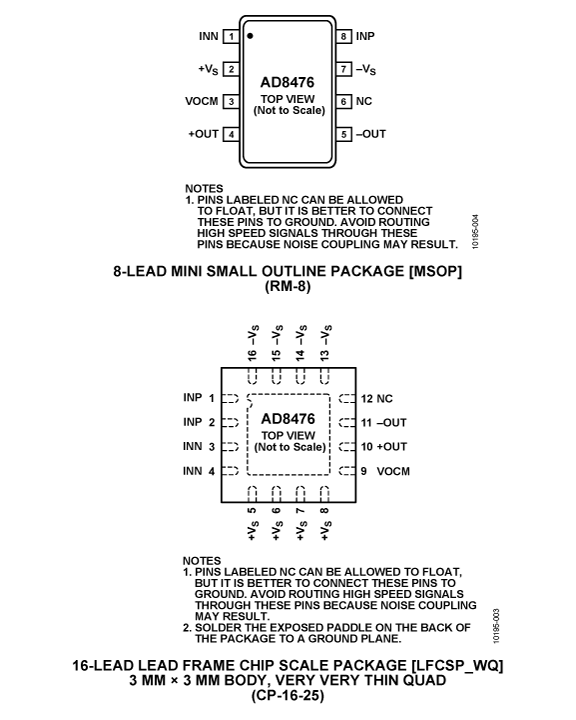

AD8476采用节省空间的8引脚MSOP封装,额定温度范围为−40°C至+125°C。

应用

  • ADC驱动器
  • 差分仪表放大器构建模块
  • 单端转差分转换器
  • 电池供电仪表
