ADI亚德诺 ADA4945-1 产品介绍

2026-03-09 0次

特性

宽电源电压范围：3 V至10 V
宽输入共模电压范围： −V_S至 +V_S − 1.3 V
轨到轨输出
采用额定双电源工作模式
- 全功率模式：4 mA (145 MHz)
- 低功率模式：1.4 mA (80 MHz)
全功率模式
- 低谐波失真
- −133 dBc HD2和−140 dBc HD3 (1 kHz)
- −133 dBc HD2和-116 dBc HD3 (100 kHz)
- 快速建立时间
  - 18位：100 ns
  - 16位：50 ns
- 输入电压噪声：1.8 nV/√Hz，f = 100 kHz

最大失调电压：±115 μV（−40°C至+125°C）
用于ADC输入保护的可调输出箝位

产品详情和应用

ADA4945-1是一款低噪声、低失真、全差分放大器，具有两种可选功率模式。该器件采用3 V至10 V的宽电源电压范围工作。低直流失调、直流失调漂移和出色的动态性能使得ADA4945-1特别适合各种数据采集与信号处理应用。该器件非常适合驱动采用4 mA静态电流（全功率模式）工作的高分辨率、高性能逐次逼近型寄存器(SAR)和Σ-Δ型模数转换器(ADC)。该器件还可以选择采用1.4 mA静态电流（低功率模式）工作，以便将功耗调整至ADC驱动应用所需的性能。可调共模电压使ADA4945-1能够与多个ADC的输入共模电压相匹配。内部共模反馈环路可以提供出色的输出平衡，并能抑制偶数阶谐波失真产物。

对于ADA4945-1，利用由4个电阻组成的简单外部反馈网络便可实现差分增益配置，且反馈网络决定放大器的闭环增益。ADA4945-1采用ADI公司的专有硅锗(SiGe)互补双极性工艺制造，使该器件实现极低的失真水平，输入电压噪声仅为1.8 nV/√Hz（全功率模式）。

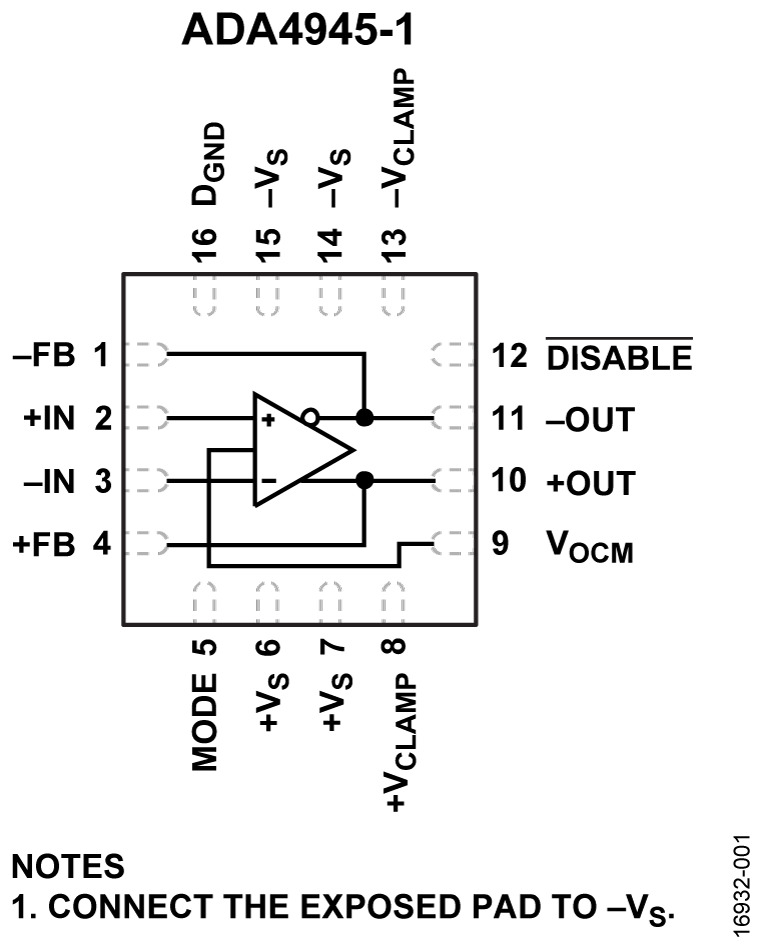

ADA4945-1采用符合RoHS标准的3 mm × 3 mm、16引脚LFCSP封装。ADA4945-1的工作温度范围为−40°C至+125°C。

应用

低功耗Σ-Δ型、PulSAR^®和SAR ADC驱动器
单端转差分转换器
差分缓冲器
医疗成像
过程控制
便携式电子设备
