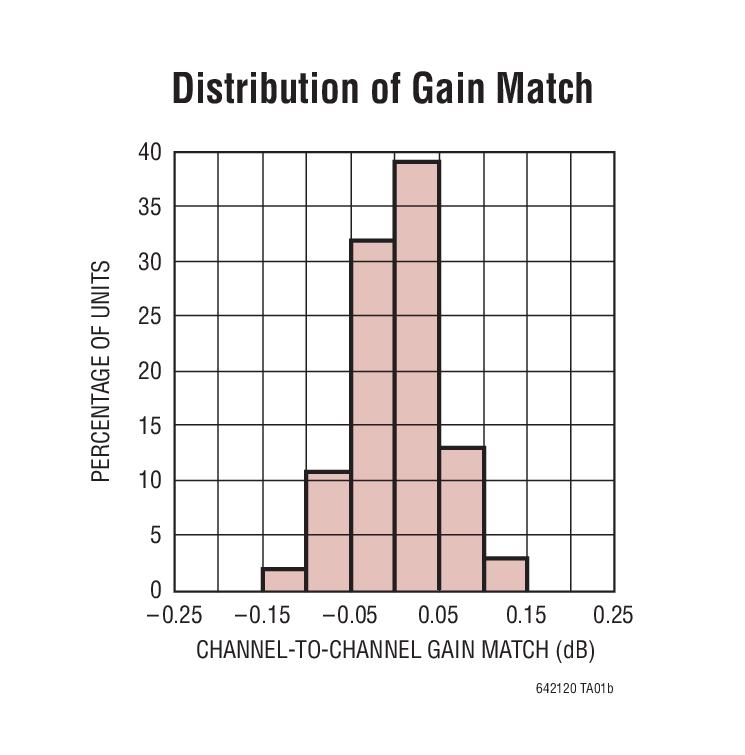

• 匹配增益 ±0.1dB
• 匹配相位 ±0.2° (在 100MHz)
• 通道隔离度 80dB (在 100MHz)
• 1.3GHz -3dB 带宽；10V/V 的固定增益 (20dB)
• IMD₃ = -76dBc (在 100MHz、2V_P-P)
• 等效 OIP₃ = 42dBm (在 100MHz)
• 1nV/√Hz 内部运算放大器噪声
• 6.2dB 噪声系数
• 差分输入和输出
• 轨至轨输出摆幅
• 每个放大器 40mA 的电源电流 (120mW)
• 1V 至 1.6V 输出共模电压，可调
• DC 或 AC 耦合操作

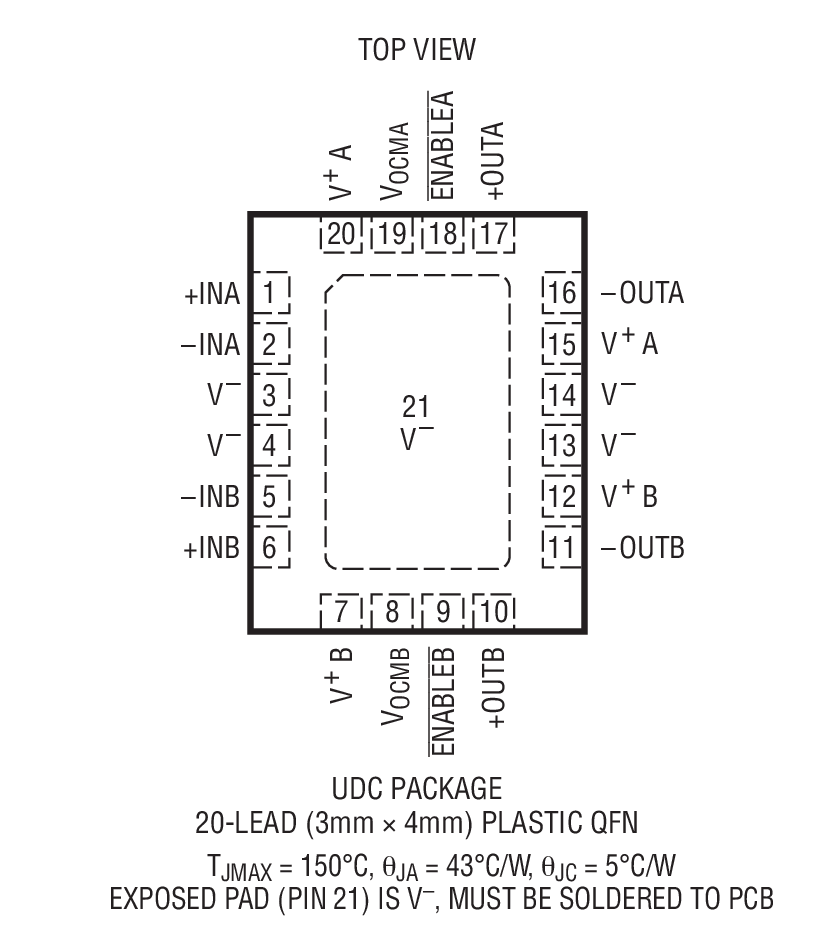

• 20 引脚 3mm x 4mm x 0.75mm QFN 封装

产品详情和应用

LTC^®6421-20 是一款用于处理 DC 至 140MHz 信号的双通道高速差分放大器。该器件专为以低噪声和低失真的方式驱动 12 位、14 位和 16 位 ADC 而设计，但也可以用作一个通用型宽带增益部件。

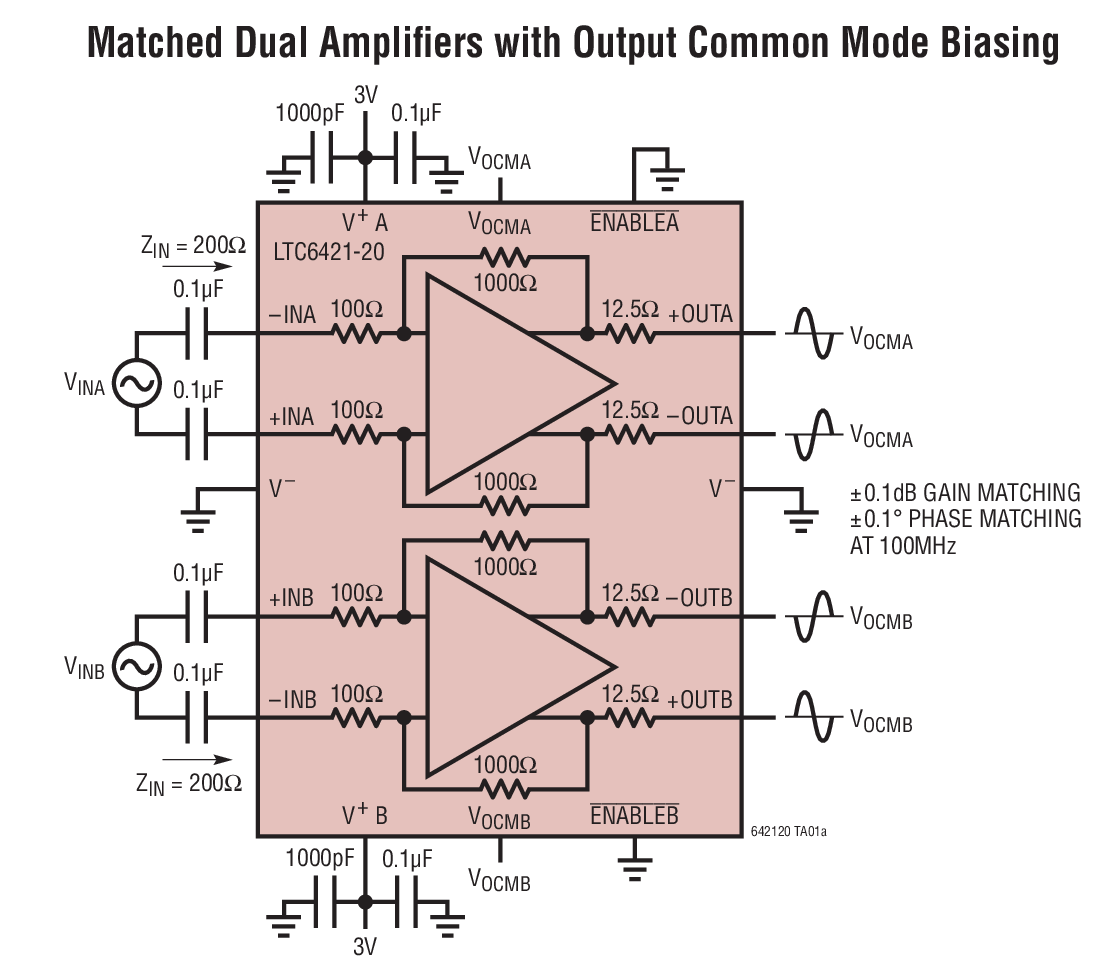

LTC6421-20 具有上佳的易用性，且所需的支持电路极少。输出共模电压采用一个与输入无关的外部引脚来设定，从而免除了在许多应用中增设变压器或 AC 耦合电容器的需要。增益在内部固定于 20dB (10V/V)。

与采用 IF 增益部件和变压器的其他替代解决方案相比，LTC6421-20 节省了占用空间和功率。LTC6421-20 采用紧凑型 20 引脚 3mm x 4mm QFN 封装，工作温度范围为 -40ºC 至 85ºC。

• 差分 ADC 驱动器
• 单端至差分转换
• IF 采样 (分集) 接收器
• 宽带 I/Q 放大器
• 卫星通信
