LT6402-12

推荐用于新设计

300MHz 低失真、低噪声差分放大器/ADC 驱动器 (AV = 12dB)

ADI亚德诺 LT6402-12 产品介绍
2026-03-09 0次

特性


  • 300MHz –3dB 带宽
  • 12dB 固定增益

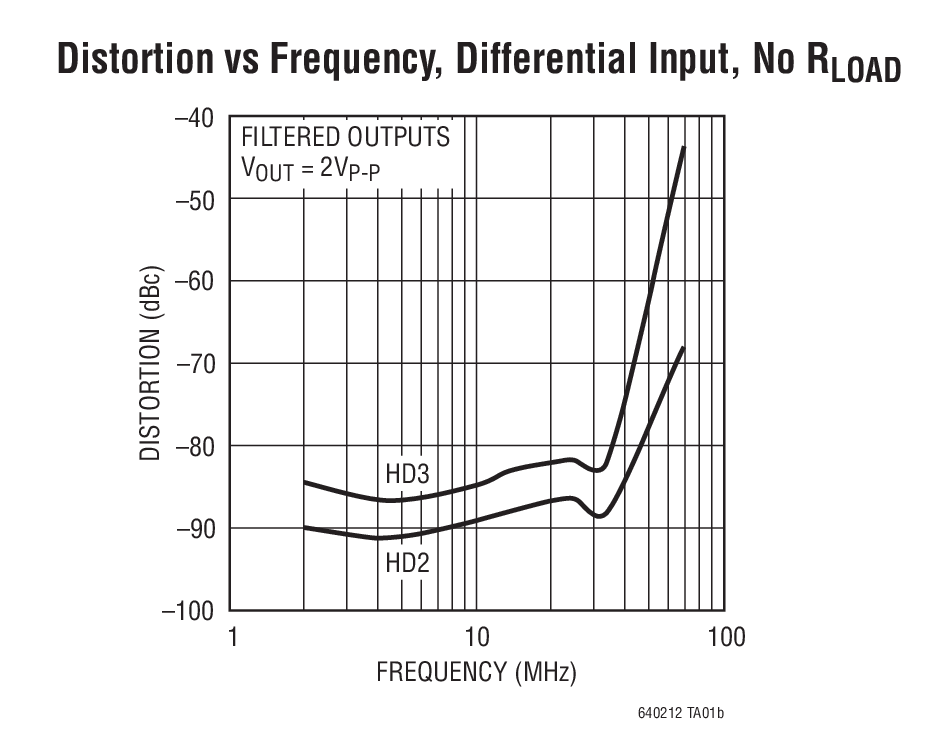

  • 低失真:
    • 43dBm OIP3
    • –82dBc HD3 (20MHz,2VP-P)
  • 低噪声:
    • 15dB NF
    • en = 2.6nV/√Hz (20MHz)
  • 差分输入和输出
  • 额外的滤波输出
  • 可调输出共模电压
  • DC 或 AC 耦合操作
  • 所需的支持电路极少

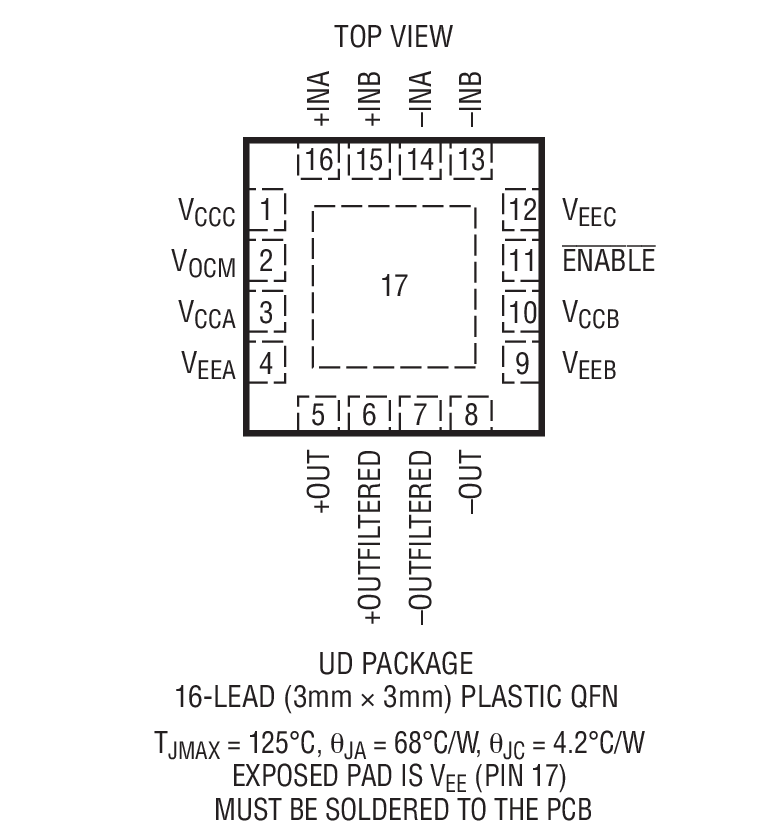

  • 小外形、扁平 (高度仅 0.75mm) 16 引脚 3mm x 3mm QFN 封装

产品详情和应用


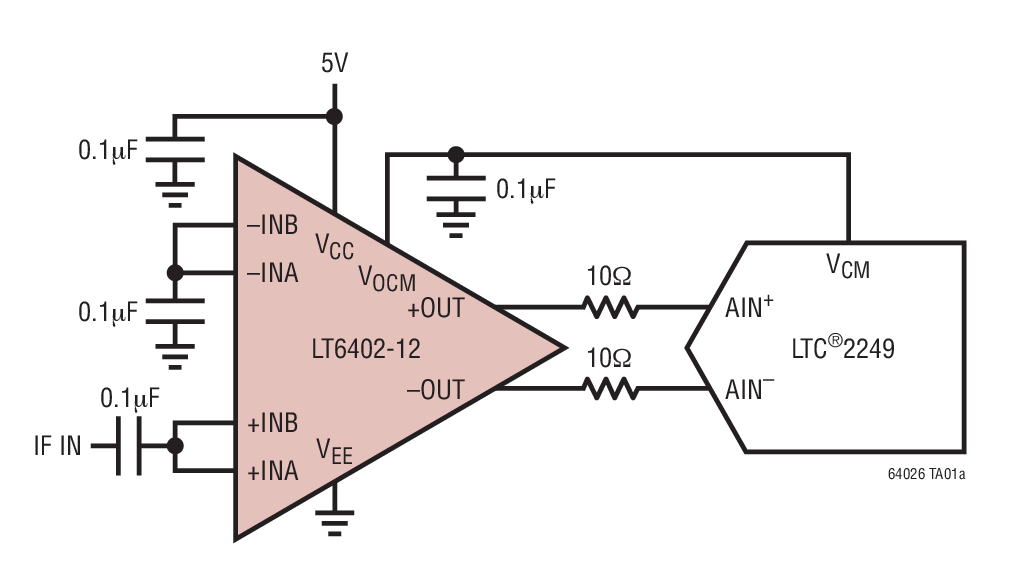

LT®6402-12是一款低失真、低噪声差分放大器/ADC驱动器,面向频率范围为 DC 至300MHz 的应用。LT6402-12 以易用性为设计目标,且所需的支持电路极少。超低的输入参考噪声和低失真 (采用单端或差分输入) 使得 LT6402-12 成为一款适合于驱动高速 12 位和 14 位 ADC 的卓越解决方案。除了标准的未滤波输出 (+OUT 和 –OUT) 之外,LT6402-12 还具有一个内置 75MHz 差分低通滤波器和一对额外的滤波输出 (+OUTFILTERED,–OUTFILTERED),以减少驱动高速 ADC 时的外部滤波元件。输出共模电压可以容易地通过 VOCM 引脚来设定,从而在许多应用中免除了增设一个输出变压器或 AC 耦合电容器的需要。

LT6402-12 专为满足通信收发器应用的苛刻要求而设计。它可被用作差分 ADC 驱动器、通用型差分增益部件,或在其他需要进行差分驱动的应用中使用。LT6402-12 可应用于那些需要在低至 DC 的频率条件下运行的数据采集系统。

LT6402-12 采用一个 5V 工作电源,且电流消耗为 30mA。它采用紧凑型 16 引脚 3mm x 3mm QFN 封装,工作温度范围为 –40℃ 至 85℃。


Applications

  • 下列用途的差分 ADC 驱动器:
    • 成像
    • 通信
  • 差分驱动器/接收器
  • 单端至差分转换
  • 差分至单端转换
  • 电平移位
  • IF 采样接收器
  • SAW 滤波器接口/缓冲
