• 2GHz –3dB 小信号带宽
• 300MHz ±0.1dB 带宽
• 1.8nV/√Hz 输出噪声
• 46.25dBm等效 OIP3 (在 140MHz)
• 40.25dBm 等效 OIP3 (在高达 300MHz)
• –81dBc/–72dBc HD2/HD3 (在 140MHz，2V_P-P 输出)
• –84.5dBc IM3 (在 140MHz，2V_P-P 复合输出)
• –74dBc/–67.5dBc HD2/HD3 (在 300MHz，2V_P-P 输出)
• –72.5dBc IM3 (在 300MHz，2V_P-P 复合输出)
• 可编程高速、快速恢复输出箝位
• DC 耦合信号通路
• 采用 2.7V 至 3.9V 单工作电源
• 低功率：150mW (采用 3.6V 电源)
• 2mm x 3mm 10 引脚 DFN 封装

产品详情和应用

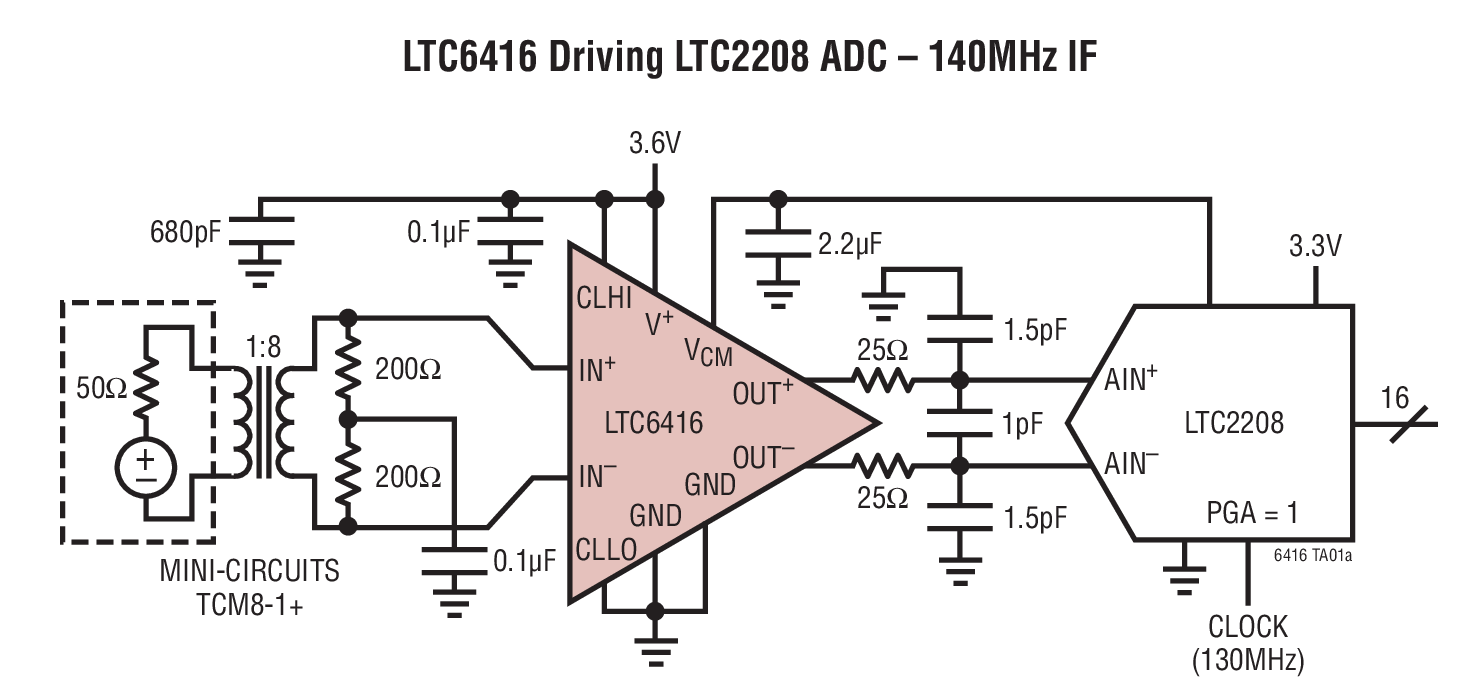

LTC^®6416 是一款差分单位增益缓冲器，专为以极低的输出噪声和卓越的线性 (在超过300MHz 的频率条件下) 来驱动 16 位 ADC 而设计。差分输入阻抗为 12kΩ，因而允许在输入端上使用 1:4 和 1:8 变压器，旨在实现额外的系统增益。

由于未采用外部偏置或增益设定元件，并运用了直通式引出脚配置，因此 LTC6416 非常容易使用。该器件可进行 DC 耦合，并具有一个 –40mV 的共模输出偏移电压。如果输入信号被 AC 耦合，则在内部对 LTC6416 的输入引脚施加偏压，以提供一个由 V_CM 引脚上的电压所设定的输出共模电压。

此外，LTC6416 还具有高速度、快速恢复箝位电路，用于限制输出信号摆幅。高和低箝位电压均在内部进行了偏置，旨在提供较大的输出摆幅，不过，用户也可以通过 CLLO 和 CLHI 引脚来设置箝位电压。
电源电流为 42mA (标称值)，而且，LTC6416 可以采用 2.7V 至 3.9V 的工作电源电压。

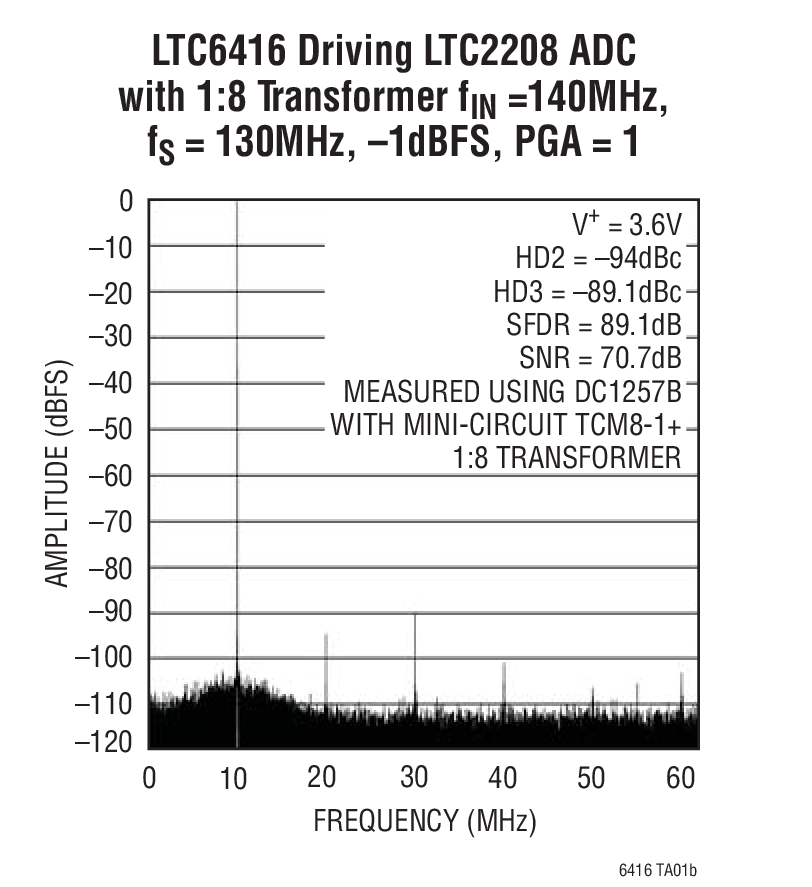

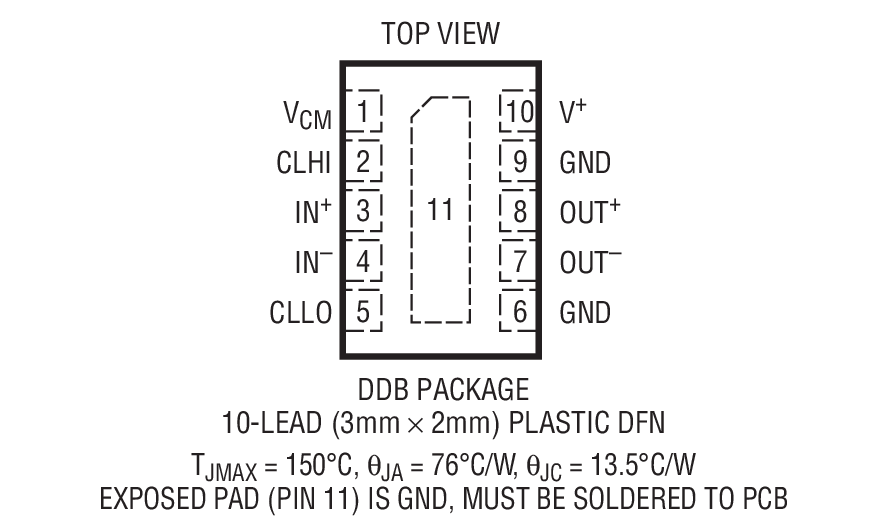

LTC6416 采用 10 引脚 3mm x 2mm DFN 封装。该器件对引出脚配置进行了优化，以便直接布设在靠近凌力尔特的高速 12 位、14 位和 16 位 ADC 的地方。
