特性

• 可调输出共模电压
• 外部可调增益
• −3 dB带宽：3GHz（所有增益）
• 低谐波失真(H2/H3 SE->DIFF)
  -77/-67 dBc （250 MHz）
  -69/-63 dBc （500 MHz）
  -52/-63 dBc （1GHz）
• IMD3：67 dBc (1 GHz)
• 压摆率：8000 V/μs
• 快速过驱恢复：1 ns
• 低输入电压噪声：3.6 nV/√Hz
• 低功耗：静态电流60 mA
• 0.1 dB增益平坦度：待定
• 提供16引脚和24引脚LFCSP封装

产品详情和应用

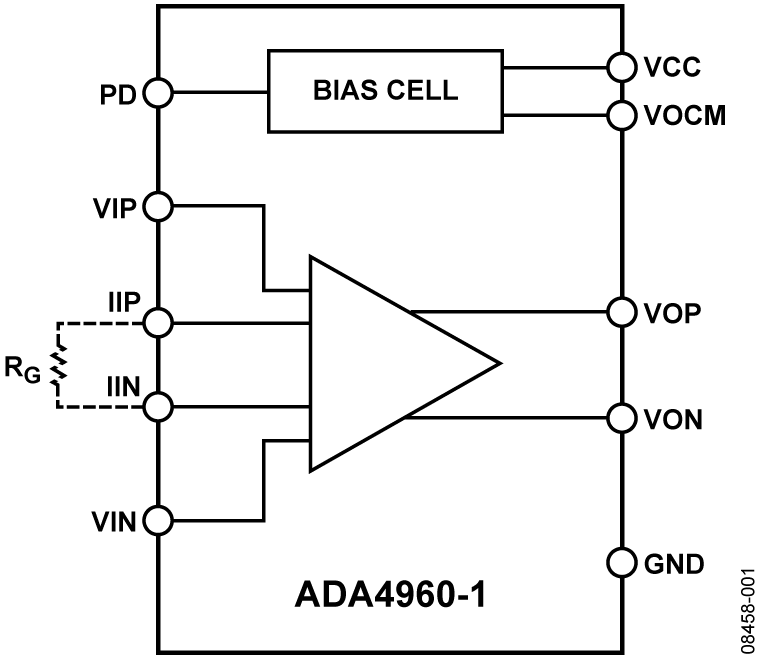

ADA4960-1是一款高性能差分放大器，已针对射频和中频应用进行优化。在最高500 MHz频率时，无杂散动态范围(SFDR)优于63 dB；在最高1 GHz频率时，SFDR优于52 dB，因而它是高速8位至10位千兆采样模数转换器(ADC)的理想驱动器。

与其它宽带差分放大器不同，ADA4960-1具有缓冲输入，能够将增益设置电阻(RG)与信号输入隔离。因此，对于6 dB至15 dB的增益，ADA4960-1可保持恒定的10 kΩ差分输入电阻，从而降低了匹配和输入驱动要求。这款器件具有标称值为150 Ω的差分输出电阻。

在1 GHz及以上频率时，它具有高宽带、低失真性能。这些特性以及宽增益调节能力，使之成为对低失真、低噪声和低功耗有严格要求的一般中频与宽带应用的优选放大器。

该器件还包括一个单位增益缓冲器，用于缓冲放大器的共模输入等直流信号。此缓冲器位于引脚6（输入）和引脚5（输出）之间。如果不使用此缓冲器，输出可以断开连接，输入可以接地。

它不仅非常适合驱动ADC，也适合驱动混频器、二极管衰减器、SAW滤波器、多元件分立器件，以及缓冲高频DAC。该器件采用3 mm × 3 mm、16引脚LFCSP封装（单通道版本）或4 mm × 4 mm、24引脚LFCSP封装（双通道版本）。工作温度范围为−40°C至+105°C。

应用

• 千兆采样ADC的驱动器
• 单端转差分转换器
• 射频/中频增益模块
• 线路驱动器
• 示波器
• 卫星通信
• 数据采集
• 电子监控和对策
