AD8133

量产

内置输出下拉功能的三路差分驱动器

ADI亚德诺 AD8133 产品介绍
2026-03-09 0次

特性


  • 三路高速差分驱动器
    • -3 dB大信号带宽:225 MHz
    • 将1.4 V p-p视频信号轻松驱动至源端接100 Ω UTP电缆
    • 1600 V/µs压摆率
    • 固定内部增益:2
  • 内部共模反馈网络
  • 输出平衡误差:-60 dB (50 MHz)
  • 差分输入和输出
  • 差分转差分或单端转差分操作
  • 可调输出共模电压
  • 用于线路隔离的输出下拉特性
  • 低失真:64 dB SFDR(10 MHz,5 V电源),RL, dm = 200 Ω
  • 低失调:4 mV(典型值,折合到输出端,5 V电源)
  • 低功耗:26 mA(5 V,三个驱动器)
  • 宽电源电压范围:+5 V至±5 V
  • 提供节省空间的封装:4 mm × 4 mm LFCSP

产品详情和应用


与采用分立式运算放大器相比,AD8133在驱动双绞线上的差分RGB信号方面取得了重大进步。AD8133是一款三路、低成本、差分或单端输入至差分输出驱动器,每个放大器均具有固定增益2,以补偿线路终端电阻的衰减。该器件专为RGB信号而设计,但也可用于任何类型的模拟信号或高速数据传输。AD8133还能够驱动5类非屏蔽双绞线(UTP)电缆或差分印刷电路板传输线路,且信号衰减极小。

AD8133的所有输出均可设置为低压状态,以便配合串联二极管进行线路隔离,方便在同一双绞线电缆上进行差分多路复用。AD8133驱动器可配合AD8129和AD8130差分接收器使用。

AD8133采用ADI公司新一代XFCB双极性工艺制造,具有225 MHz大信号带宽和1600 V/µs压摆率。AD8133具有内部共模反馈特性,在50 MHz时可提供于−60 dB达成的输出幅度和相位匹配平衡,能够抑制谐波并使辐射电磁干扰(EMI)降至最小。

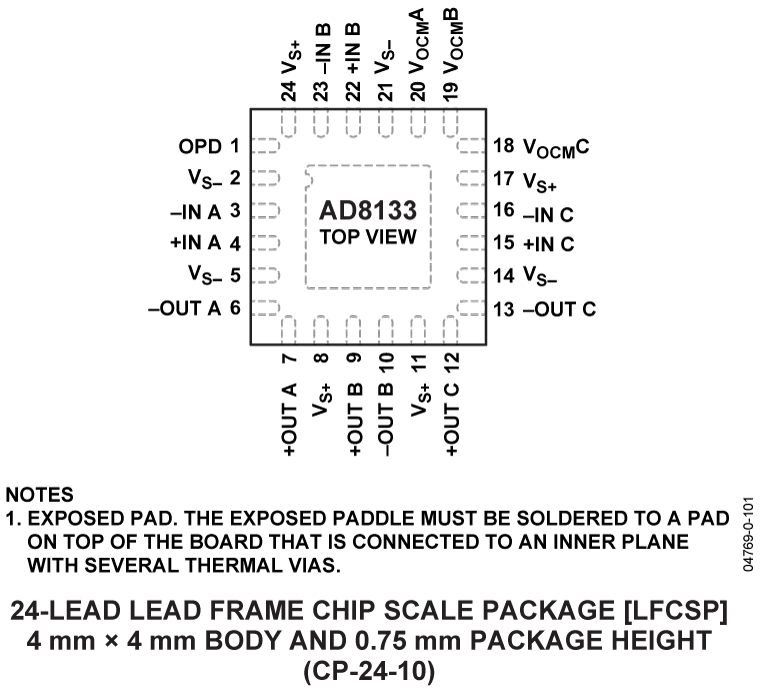

在VOCM 输入引脚上施加电压便可轻松调整输出共模电平。VOCM 输入还可用于发送输出共模电压上的信号。AD8133采用24引脚LFCSP封装,工作温度范围为-40°C至+85℃。

应用

  • KVM(键盘-视频-鼠标)网络
  • UTP(非屏蔽双绞线)驱动
  • 差分信号多路复用
