特性

• 低输入电压噪声：1.2 nV/√Hz
• 低共模输出：0.9 V（单电源）
• 极低谐波失真
  −104 dBc HD2 (10 MHz)
  −79 dBc HD2 (70 MHz)
  −73 dBc HD2 (100 MHz)
  −101 dBc HD3 (10 MHz)
  −82 dBc HD3 (70 MHz)
  −75 dBc HD3 (100 MHz)
• 高速
  −3 dB带宽：1.35 GHz (G = 1)
  压摆率：3400 V/μs（25%至75%）
  0.1 dB 增益平坦度：380 MHz
  快速过驱恢复：1.5 ns
• 失调电压：0.5 mV（典型值）
• 外部可调增益
• 差分转差分或单端转差分工作
• 欲了解更多特性，请参考数据手册

产品详情和应用

ADA4930-1/ADA4930-2 是超低噪声、低失真、高速差分放大器，非常适合驱动分辨率最高14位、DC至70 MHz的1.8 V高性能ADC。可调输出共模电平使ADA4930-1/ADA4930-2能够与ADC的输入相匹配。内部共模反馈环路可提供出色的输出平衡，抑制偶数阶谐波失真产物，并提供直流电平转换功能。

对于ADA4930-1/ADA4930-2，利用由4个电阻组成的简单外部反馈网络便可轻松实现差分增益配置，反馈网络决定放大器的闭环增益。

ADA4930-1/ADA4930-2采用ADI公司的专有硅-锗(SiGe)互补双极性工艺制造，可实现极低的失真水平，输入电压噪声仅为1.2 nV/√Hz。

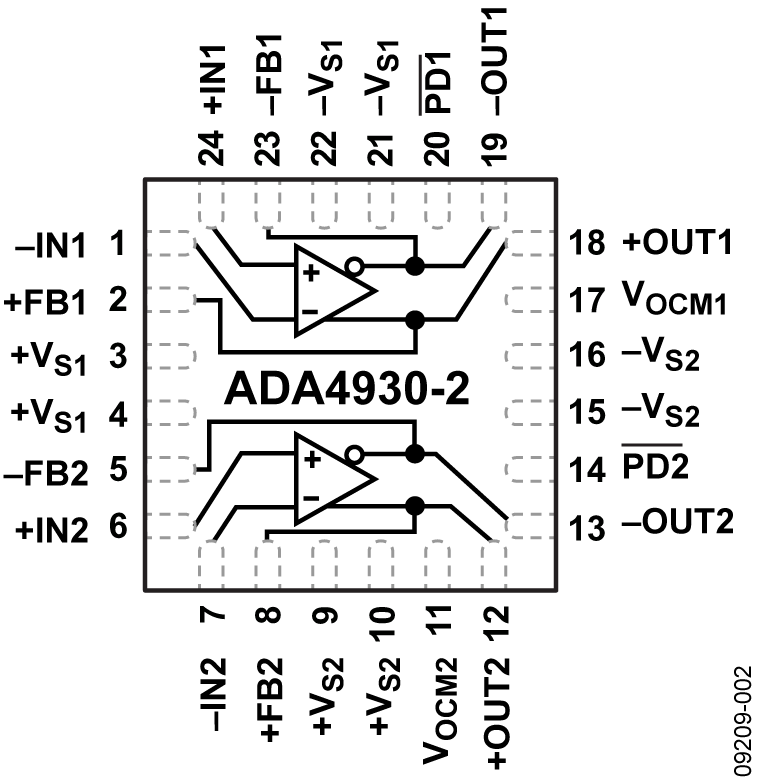

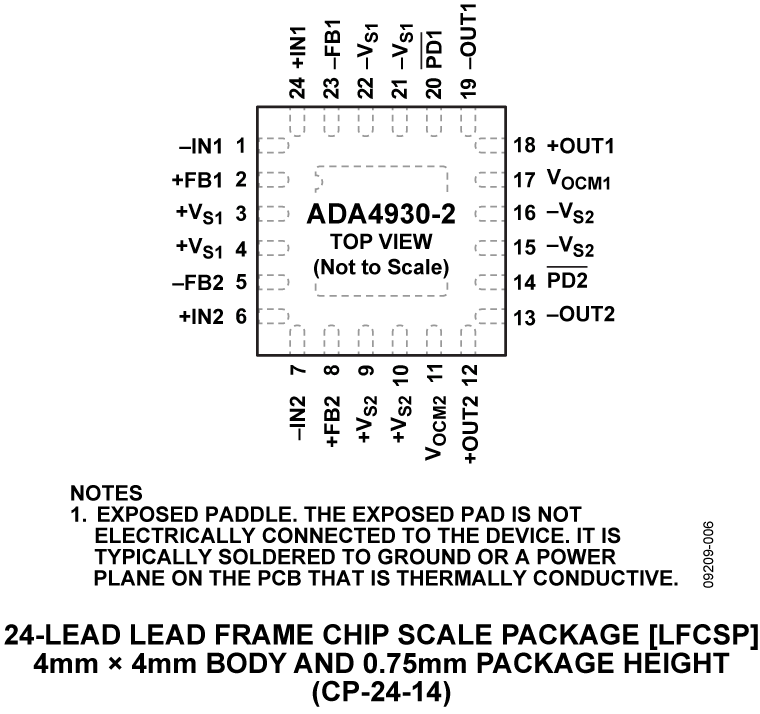

低直流失调和出色的动态性能使得ADA4930-1/ADA4930-2特别适合各种数据采集与信号处理应用。ADA4930-1采用3 mm × 3 mm 16引脚无铅LFCSP封装，ADA4930-2采用4 mm × 4 mm 24引脚无铅LFCSP封装。引脚排列经过优化，有助于印刷电路板(PCB)布局布线，并且使失真最小。两款器件的额定工作温度范围均为−40°C至+105°C，电源电压为3.3 V或5 V。

• ADC 驱动器
• 单端转差分转换器
• 中频和基带增益模块
• 差分缓冲器
• 线路驱动器
