特性

• 全差分输入和输出
• 宽电源范围：2.375V 至 12.6V
• 轨至轨输出摆幅
• 低噪声：3nV/√Hz
• 低失真，2V_P-P，1MHz：-94dBc
• 可调的输出共模电压
• 单位增益稳定
• 增益-带宽：70MHz
• 转换速率：65V/µs
• 大输出电流：85mA
• DC 电压失调 <2mV (最大值)
• 开环增益：100V/mV
• 低功耗停机模式

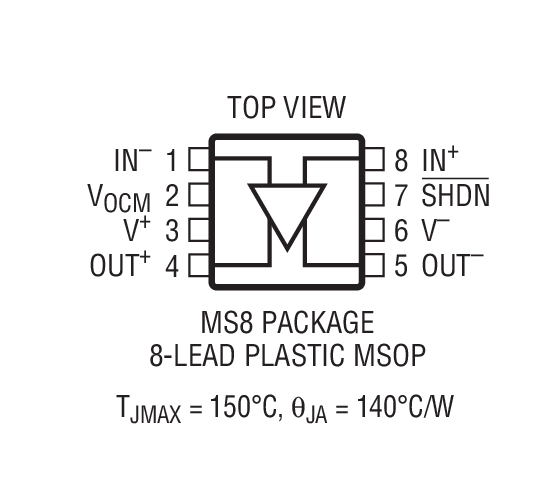

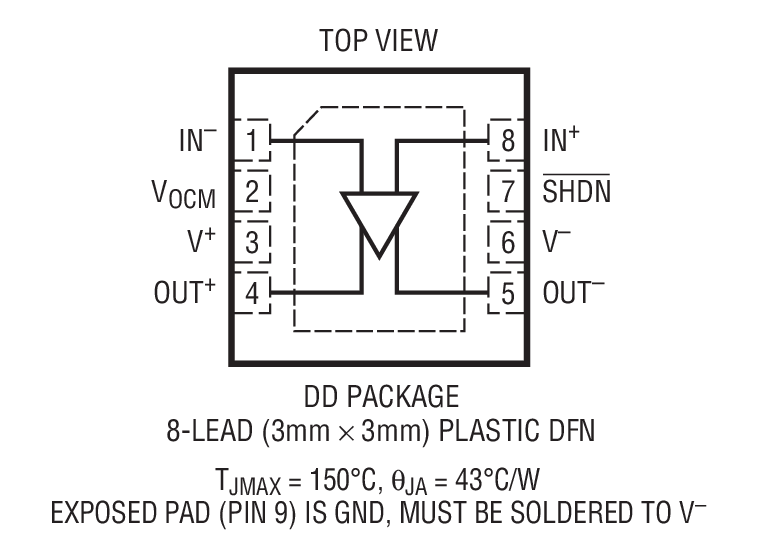

• 8 引脚 MSOP 或 3mm x 3mm DFN 封装

产品详情和应用

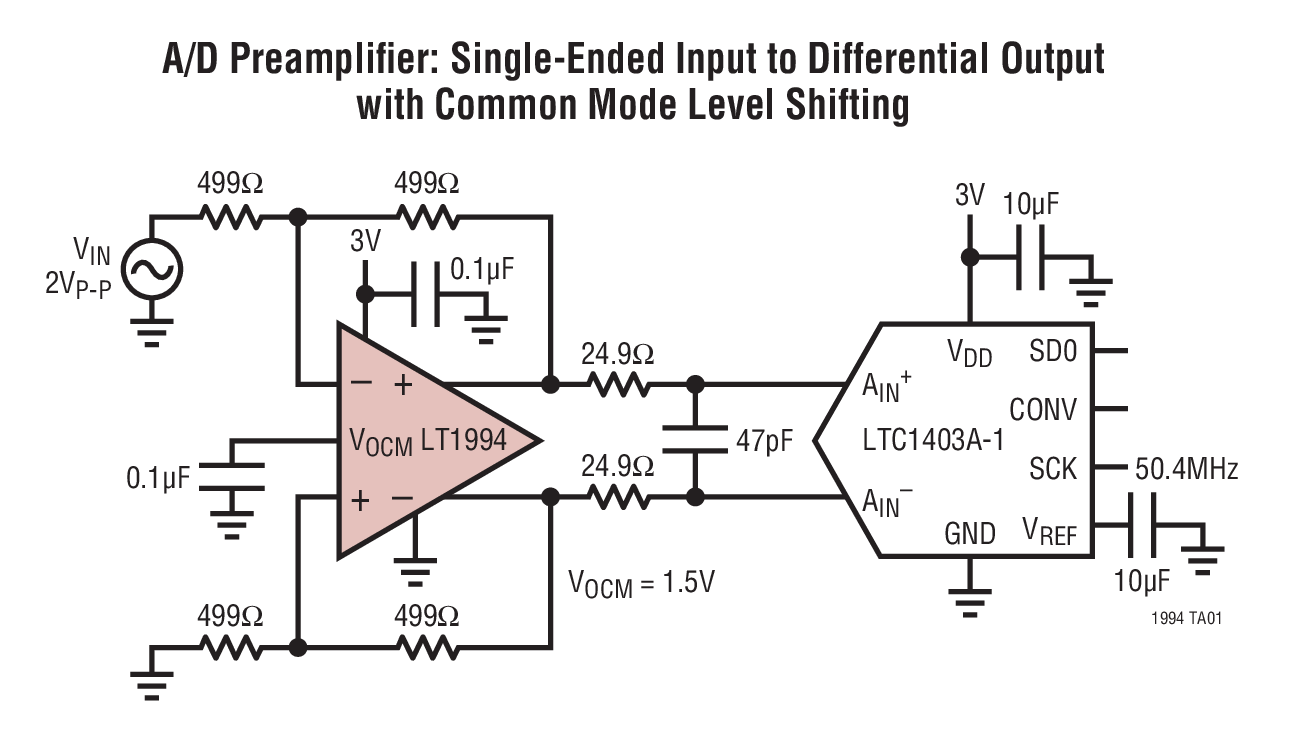

LT^®1994 是一款高精度、极低噪声、低失真、全差分输入/输出放大器，专为 3V、单电源操作而优化。LT1994 的输出共模电压与输入共模电压无关，并可通过在 V_OCM 引脚上施加一个电压来进行调节。一条单独的内部共模反馈通路提供了准确的输出相位平衡并减少了偶次谐波。这使得 LT1994 成为对以地为基准的信号进行电平移动的理想选择，适合于驱动差分输入、单电源 ADC。

LT1994 输出具有轨至轨摆动能力，并且能够供应和吸收高达 85mA 的电流。除了低失真特性之外，LT1994 还具有一个以输入为基准的低电压噪声 (3nV/√Hz)。该器件可在低至 2.375V 的电源电压条件下维持其性能。它仅吸收 13.5mA 的电源电流，并具有一种硬件停机功能，可将电流消耗降至 225µA。

LT1994 采用 8 引脚 MSOP 或 8 引脚 DFN 封装。

• 差分输入 A/D 转换器驱动器
• 单端至差分转换
• 差分放大和共模变换
• 轨至轨差分线路驱动器/接收器
• 低电压、低噪声、差分信号处理
