特性

• 10GHz 增益-带宽乘积
• 85dB SFDR (在 100MHz，2V_P-P)
• 1.1nV/√Hz输入噪声密度
• 通道隔离度：95dB (在 100MHz)
• 输入范围包括地电位
• 利用外部电阻器设置增益 (最小值为 1V/V)
• 3300V/μs 差分转换速率
• 52mA 电源电流 (每个放大器)
• 2.7V 至 5.25V 电源电压范围
• 全差分输入和输出
• 可调输出共模电压
• 低功率停机模式

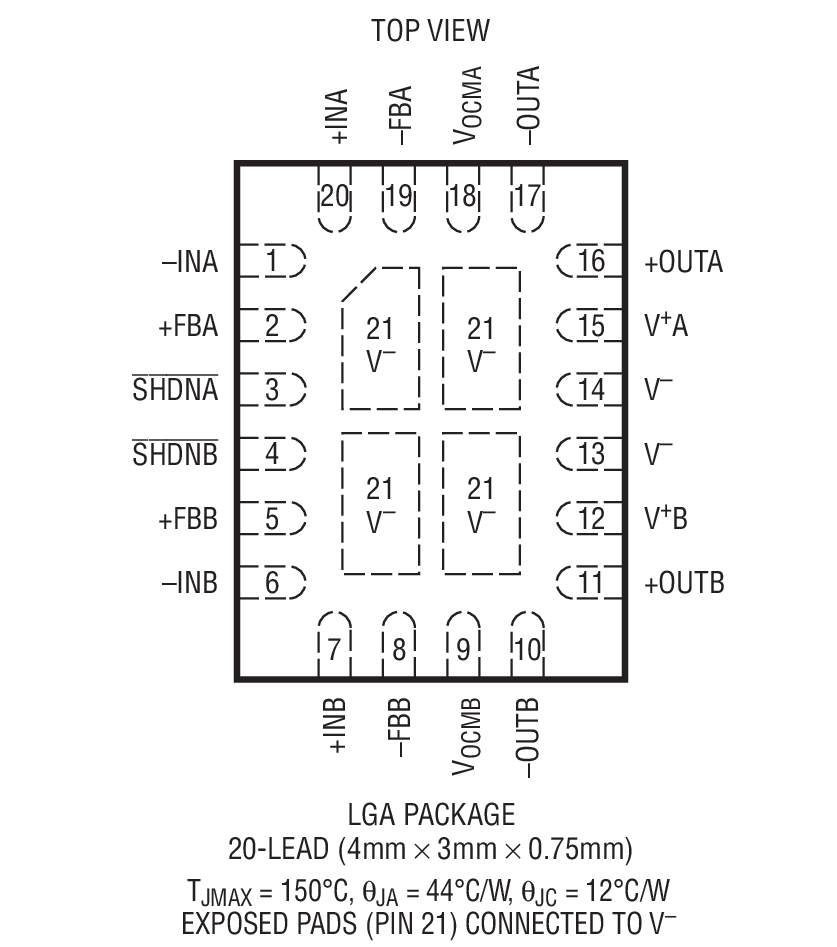

• 小外形 20 引脚 4mm x 3mm x 0.75mm LQFN 封装

产品详情和应用

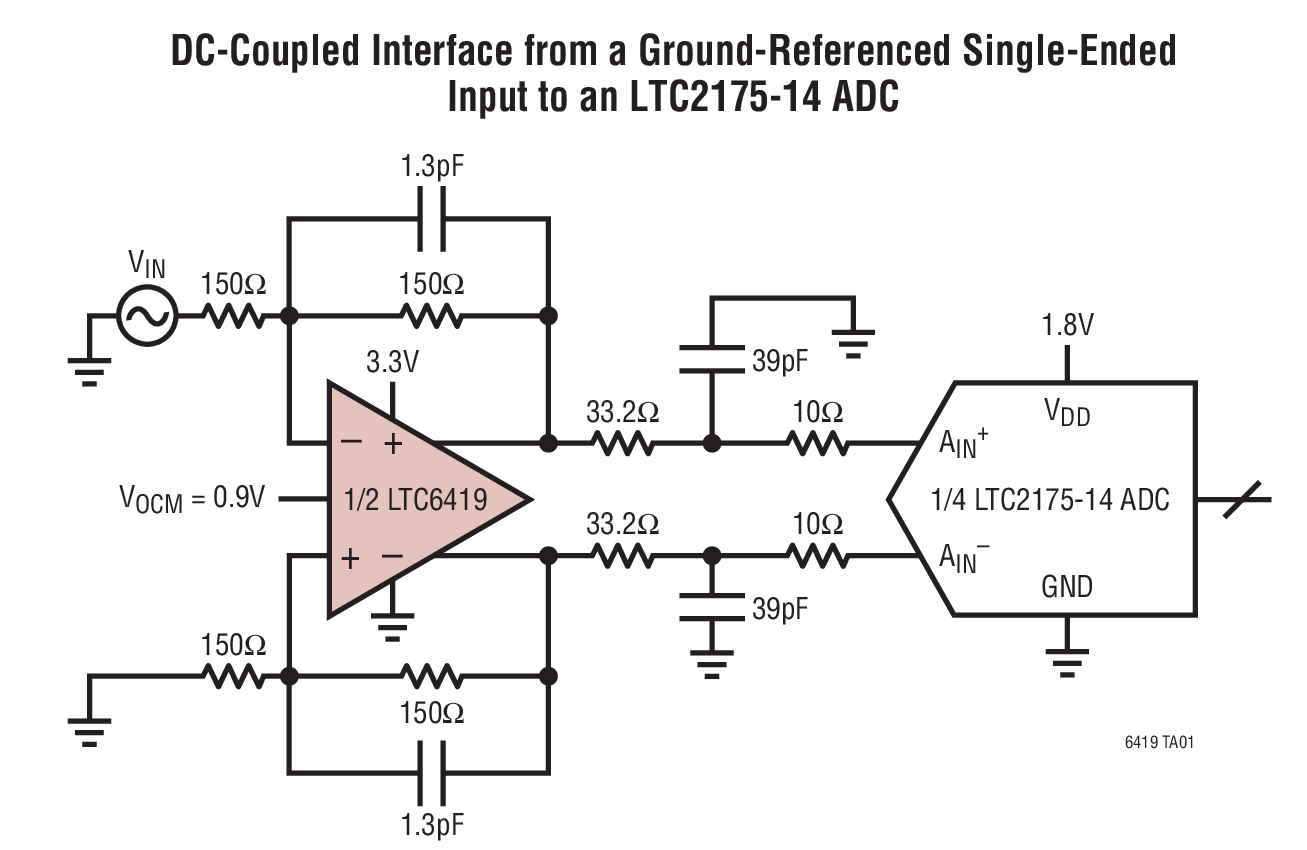

LTC6419 是一款双通道、非常高速度的低失真差分放大器。该器件的输入共模范围包括地电位，因此可对一个参考于地的单端或差分输入信号实施 DC 耦合、电平移位和转换，以对一个 ADC 进行差分驱动。

增益和反馈电阻器是外置的，因而可针对每一种应用实现精确的增益和频率响应。例如：在无过冲配置中可对放大器进行外部补偿，这在某些时域应用中是合乎需要的。

LTC6419 具有一个数值为 1 的稳定差分增益。在那些不需要增益的应用中，这能够实现低输出噪声。每个放大器吸收 52mA 的电源电流并具有一个独立的停机引脚，该停机功能引脚可将每个放大器的电流消耗减小至 100μA。

LTC6419 采用紧凑型 4mm x 3mm 20 引脚 LQFN 封装，其工作温度范围为 –40°C 至 125°C。

应用

• 宽带 I/Q 放大器
• 双通道差分 ADC 驱动器
• 高速数据采集卡
• 自动化测试设备
• 时域反射计
• 通信接收机
