特性

• 低噪声驱动器
  • 电压噪声密度4.8nV每平方根Hz
  • 电流噪声密度1.5pA每平方根Hz
• 全速ADSL ATU-R线驱动器与接收器
• 5V单电源供电
• 100kHz、满输出功率时-75dBc SFDR
• 驱动器至接收器串扰-95dB (MAX4363)
• 平均线路功率+12.5dBm (DMT)
• 峰值输出电流280mA (最小)
• 满摆幅输出
• 过热及短路保护

产品详情和应用

MAX4361/MAX4362/MAX4363是一系列高性能ADSL驱动器与驱动器/接收器，能够理想地应用于用户端设备中的上行发送通道与下行接收通道。这些器件工作在5V单电源下，能够以高达12.5dBm的平均线路功率传送DMT调制信号，满足全速ADSL的要求，在100kHz下，无杂散动态范围(SFDR)典型为-75dBc。

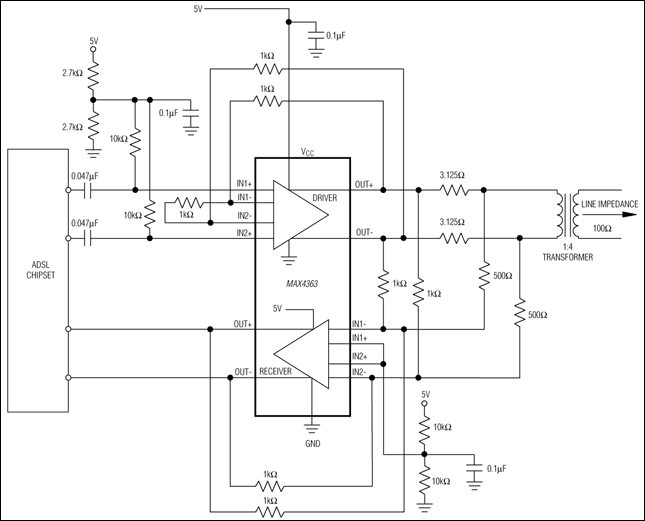

MAX4361是固定增益为3.1V/V的差分入/差分出驱动器。MAX4362是具有关断功能的双放大器，可作为外部电阻设置增益的差分入/差分出驱动器。MAX4363是具有关断功能的四放大器，可作为外部电阻设置增益的差分入/差分出驱动器/接收器组合。

MAX4361采用节省空间的8引脚µMAX®封装。

应用

• ADSL线路接口
• HDSL线驱动器
