特性

• 极低的谐波失真
  −102 dBc HD2 (10 MHz)
  −83 dBc HD2 (70 MHz)
  −77 dBc HD2 (100 MHz)
  −101 dBc HD3 (10 MHz)
  −97 dBc HD3 (70 MHz)
  −91 dBc HD3 (100 MHz)
• 输入电压噪声低: 2.3 nV/√Hz
• 高速
  − 3 dB带宽：1.4GHz，G = 2
  转换速率：6800 V/µs，25%至75%
  快速过载恢复：<1 ns
• 失调电压典型值：±0.5 mV
• 外部可调节增益
• 差分增益稳定(G≥2)
• 差分-差分或单端-差分工作
• 输出共模电压可调
• 单电源供电：3.3 V至5 V

产品详情和应用

ADA4939是一款低噪声、超低失真、高速差分放大器。它是驱动高达16位分辨率、直流至100 MHz的高性能模/数转换器的理想选择。用户可以通过内部共模反馈回路来调节输出共模电压，从而实现ADA4939输出与模/数转换器输入的匹配。内部反馈回路还具备卓越的输出平衡以及抑制偶次谐波失真的功能。

采用4个电阻构成简单的外部反馈网络(这些电阻确定放大器的闭环增益)，即可轻松实现ADA4939的差分增益配置。

ADA4939采用ADI公司专利的硅锗(SiGe)互补双极工艺技术制造，这种工艺使得输入电压噪声仅为2.2 nV/√ Hz，并且失真极低。ADA4939的直流偏置低，动态性能极佳，非常适合用于各种数据采集和信号处理应用。

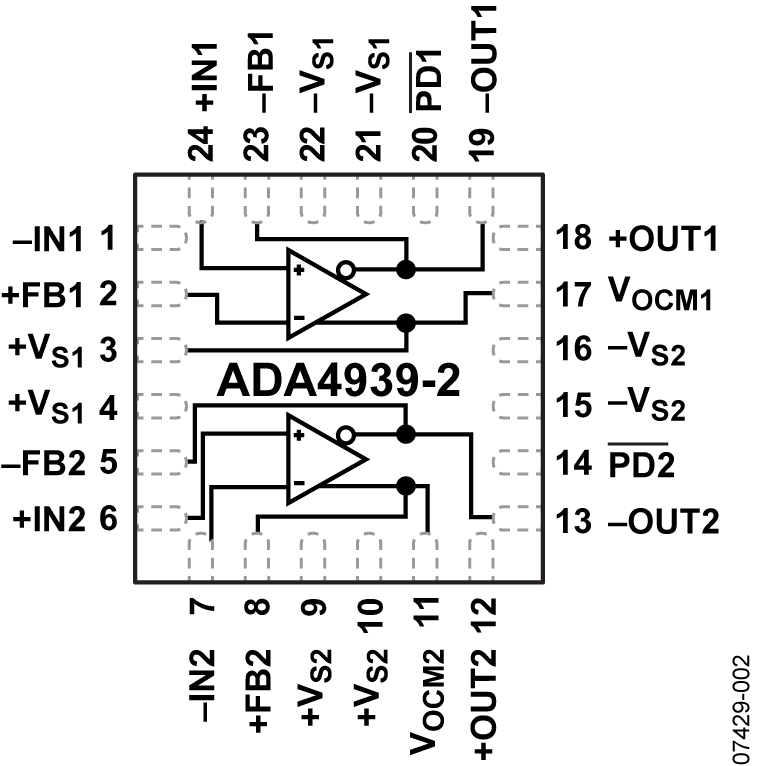

ADA4939采用3mm×3mm 16引脚的无铅LFCSP封装(ADA4939-1，单路)及4 mm×4 mm 24引脚的无铅LFCSP封装(ADA4939-2，双路)。引脚分布已经过优化，以便于进行PCB布局并较大限度地降低失真。 ADA4939-1和ADA4939-2的额定工作温度范围均为−40°C至+105° C；都采用3.3V和5V电源供电。

应用

数据手册， Rev. 0, 5/08
